Cos'è un PCB rigido-flessibile?
Un PCB rigido-flessibile (Printed Circuit Board) è un tipo di circuito stampato che combina le caratteristiche di PCB rigidi e flessibili.È costituito da una scheda di circuito flessibile integrata con una o più schede di circuito rigideLa parte flessibile del PCB è costituita da un materiale di substrato sottile e flessibile, come la poliammide, che può piegarsi e torcersi per adattarsi a spazi stretti o per conformarsi a forme complesse.
La parte rigida del PCB è costituita da un materiale più tradizionale, come FR-4 o un nucleo metallico.che fornisce il supporto e la stabilità necessari per i componenti che non possono essere montati direttamente sul substrato flessibile.
I PCB rigidi-flessibili sono comunemente utilizzati in applicazioni che richiedono sia flessibilità che durata, come aerospaziale, dispositivi medici ed elettronica di consumo.Possono ridurre la quantità di spazio richiesta per una scheda di circuito e aumentare l'affidabilità eliminando la necessità di connettori e cavi.
| Parametro e scheda dati | |
| Dimensione del PCB flessibile | 60.22 x 132.27 mm |
| Numero di strati | 4 |
| Tipo di scheda | PCB rigidi-flessibili |
| Spessore della scheda | 1.6 mm |
| Materiale del cartone | FR-4 1,6 mm / poliammide 25 μm |
| Fornitore di materiale per la tavola | Shengyi |
| Tg Valore del materiale del cartone | 60°C |
| Spessore di PTH Cu | ≥ 20 μm |
| Spessore dello strato interno | 35 μm |
| Spessore della superficie Cu | 35 μm |
| Colore della copertura | Copertura gialla / maschera di saldatura verde |
| Numero di coperture | 2 |
| Spessore del rivestimento | 25 μm |
| Materiale rigidificante | - No, no. |
| Spessore dello stiffener | N/A |
| Tipo di inchiostro per vetro di seta | IJR-4000 MW300 |
| Fornitore di serigrafie | TAIYO |
| Il colore della seta | Bianco |
| Numero di serigrafie | 2 |
| Prova di sbucciatura di Coverlay | Non sbucciante |
| Leggenda Adesione | 3M 90°C Nessuna desquamazione dopo Min. 3 prove |
| Finitura superficiale | Oro per immersione |
| Spessore del nichel/oro | Au: 0,03 μm (min.); Ni 2-4 μm |
| RoHS richiesto | - Sì, sì. |
| Famabilità | 94-V0 |
| Prova di scossa termica | Passaggio, -25°C±125°C, 1000 cicli. |
| Stress termico | Passaggio, 300±5°C, 10 secondi, 3 cicli. |
| Funzione | 100% di superamento della prova elettrica |
| Manifattura | Conformità alle norme IPC-A-600H e IPC-6013C classe 2 |

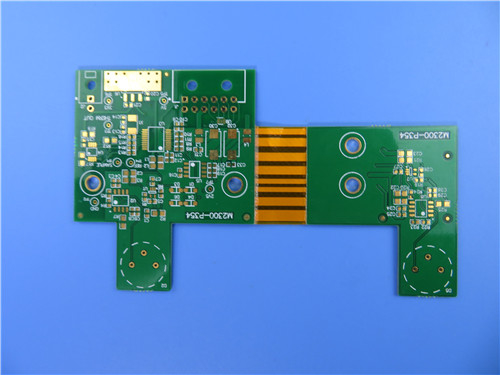

L'esempio di Bicheng
Il PCB è costituito da un materiale Tg170 FR-4 e Polyimide con un processo privo di piombo, che lo rende ecologico e adatto a varie applicazioni.rendendolo ideale per applicazioni che richiedono un'ampia gamma di temperature di funzionamento.
La configurazione di accumulo del PCB è un PCB rigido-flessibile a 4 strati con un rame finito di 35um, un dielettrico FR-4 Tg170 e un nucleo di poliammide senza adesivo.Lo stackup è stato ottimizzato per garantire una qualità del segnale ottimale e ridurre il rumore e il crosstalk tra i componentiL'uso di poliammide nel nucleo del PCB fornisce flessibilità, rendendolo adatto per applicazioni che richiedono piegatura o flessione.
I dettagli di costruzione del PCB sono stati accuratamente selezionati per garantire prestazioni e affidabilità ottimali.La traccia minima/spazio è 7/8 milsLo spessore del pannello finito è di 1,5 mm per la parte rigida e di 0,25 mm per la parte flessibile,rendendolo adatto ad applicazioni che richiedono sia rigidità che flessibilitàIl peso del Cu finito è di 1 oz (1,4 mil) per tutti gli strati, e lo spessore del rivestimento via è di 1 mil.
La finitura superficiale del PCB è ENIG (Electroless Nickel and Immersion Gold), che offre un'eccellente solderabilità e una superficie piana per il montaggio dei componenti.Il PCB è stato sottoposto a test elettrici al 100% per garantire la sua qualità e affidabilità.
Per questo progetto non è richiesto l'adeguamento dell'impedenza, con una tolleranza di +/- 10%. Il PCB ha un totale di 66 componenti e 152 pad, con 18 pad per il buco, 64 pad SMT superiori e 70 pad SMT inferiori.Ci sono 87 vie e 26 reti.Per il lato superiore è fornito uno stencil di pasta di saldatura pannellato e tre marchi fiduciari sono forniti sulle strisce di attrezzatura.
Il tipo di disegno fornito per questo PCB è Gerber RS-274-X.
In conclusione, il PCB rigido-flessibile presentato in questo articolo offre una soluzione ad alte prestazioni per l'elettronica moderna.L'utilizzo di Tg170 FR-4 e materiale poliamidico con un processo privo di piombo e una gamma di temperature da -40°C a +85°C garantisce prestazioni ottimali e ecocompatibilitàLa sua configurazione e i dettagli di costruzione sono accuratamente selezionati per garantire una qualità ottimale del segnale, ridurre il rumore e il crosstalk e fornire rigidità e flessibilità.Il PCB è stato sottoposto a test elettrici al 100% per garantire la sua qualità e affidabilità.
