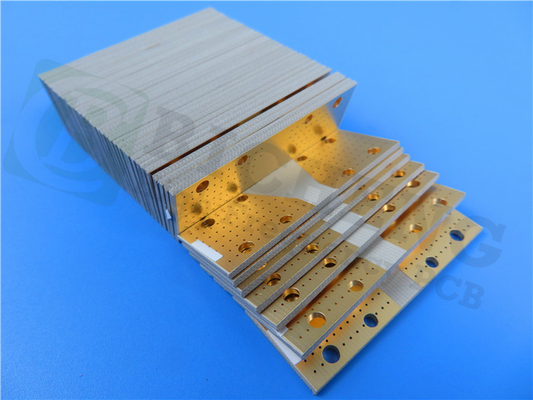

20 mil doppio lato 1 oz di rame immersione di argento PCB Board RT / Duroid 6035HTC

Il nostro nuovo PCB rigido a due strati è stato progettato per soddisfare le vostre esigenze elettroniche, offrendo prestazioni ed affidabilità eccezionali.Costruito con materiali compositi PTFE di alta qualità Rogers RT/duroid 6035HTCCon un processo DK di 3,5 a 10 GHz e un fattore di dissipazione di 0,0013 alla stessa frequenza, si ottiene un'ottima integrità del segnale.È progettato per funzionare perfettamente a temperature comprese tra -40°C e +85°C, che lo rende adatto a una vasta gamma di applicazioni.

L'accoppiamento del nostro PCB rigido a 2 strati comprende due strati di rame con uno spessore di 35 μm, che formano un substrato Rogers RT/duroide 6035HTC di 0,508 mm (20 mil).Questa costruzione garantisce la durata e l' efficiente trasferimento del segnale per i vostri progetti di circuiti.

Per quanto riguarda i dettagli di costruzione, sono state raggiunte dimensioni precise di 89,24 mm x 11,8 mm, con una tolleranza di +/- 0,15 mm.Questo garantisce dimensioni accurate su misura per le vostre esigenze specificheUna larghezza minima traccia/spazio di 5/5 mils consente un percorso di circuito complesso, mentre una dimensione minima di foro di 0,35 mm fornisce flessibilità per il montaggio dei componenti.Questo PCB non contiene vias cieche, semplificando il processo produttivo.

Con uno spessore di cartone finito di 0,63 mm e uno strato esterno di rame da 1 oz (1,4 mil) il peso, la durata e l'eccellente conducibilità sono garantiti.garantire connessioni affidabiliL'argento immersivo serve come finitura superficiale, offrendo un'eccellente solderabilità e resistenza alla corrosione.dando al PCB un aspetto pulito e minimalistaLa maschera di saldatura superiore è verde, fornendo una protezione efficace, mentre la maschera di saldatura inferiore è assente.

Per garantire la qualità, ogni PCB viene sottoposto al 100% di test elettrici prima della spedizione, garantendo prestazioni e affidabilità ottimali.

Le statistiche impressionanti accompagnano questo PCB, compreso il supporto per fino a 128 componenti, un totale di 112 pad, 81 pad attraverso il buco, 20 pad SMT superiore, e 11 pad SMT inferiore.Ampie opzioni di connettività sono disponibili per i vostri progetti di circuiti.

La grafica di questo PCB è fornita in formato Gerber RS-274-X, compatibile con il software standard di progettazione PCB.garantire una produzione di alta qualità e il rispetto delle norme del settore.

Il nostro PCB rigido a 2 strati è disponibile per l'acquisto in tutto il mondo, per soddisfare i clienti a livello globale.Ivy è pronta a fornire assistenza e fornire ulteriori informazioni sul nostro PCB rigido a due strati.

Scegliete i nostri PCB di alta qualità per i vostri progetti elettronici e sperimentate prestazioni e affidabilità eccezionali.

Svelare le proprietà impressionanti del RT/duroide 6035HTC: potenziare i PCB ad alte prestazioni

Il materiale RT/duroide 6035HTC, utilizzato nella nostra costruzione di PCB, vanta proprietà impressionanti che contribuiscono alle sue elevate prestazioni.05 a 10 GHz/23°C, come determinato dall'IPC-TM-650 2.5.5.5 Metodo Stripline a pinza, garantisce una trasmissione efficiente del segnale e caratteristiche elettriche affidabili.6, che lo rende adatto per frequenze comprese tra 8 GHz e 40 GHz, secondo il metodo della lunghezza di fase differenziale.

Per quanto riguarda il fattore di dissipazione, il RT/duroide 6035HTC presenta un valore notevolmente basso di 0,0013 a 10 GHz/23°C, secondo l'IPC-TM-650 2.5.5Questo basso fattore di dissipazione garantisce una perdita minima di segnale e preserva l'integrità del segnale.il coefficiente termico della costante dielettrica è misurato a -66 ppm/°C nell'intervallo di temperatura da -50°C a 150°C, secondo la norma IPC-TM-650 2.5.5.5 standard.

Il materiale RT/duroide 6035HTC presenta eccellenti proprietà di isolamento elettrico con una resistività di volume di 10^8 MΩ·cm e una resistività superficiale di 10^8 MΩ, come determinato dall'IPC-TM-650 2.5.17.1 prova. Queste caratteristiche garantiscono un isolamento elettrico efficace e riducono il rischio di perdite superficiali.

In termini di stabilità dimensionale, il RT/duroide 6035HTC offre un basso coefficiente di espansione termica (CTE) di 19 ppm/°C nelle direzioni X, Y e Z,misurato a 23°C/50% RH in conformità all'IPC-TM-650 2.4Questa proprietà eccezionale garantisce che il PCB mantenga la sua integrità strutturale e le sue dimensioni anche in condizioni di fluttuazioni di temperatura estreme.

Il modulo di trazione del materiale è misurato a 329 kpsi nella direzione della macchina (MD) e a 244 kpsi nella direzione della macchina (CMD) dopo una prova di 40 ore a 23°C/50% RH, secondo la norma ASTM D638.Questo elevato modulo di trazione contribuisce alla resistenza del PCB, stabilità e prestazioni strutturali generali.

Con un tasso di assorbimento dell'umidità dello 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), il RT/duroide 6035HTC dimostra una resistenza superiore all'assorbimento dell'umidità.anche in ambienti con livelli elevati di umidità.

Il materiale ha una conduttività termica di 1,44 W/m/k a 80 °C, come determinato dalla norma ASTM C518.prevenire efficacemente il surriscaldamento e mantenere temperature di funzionamento ottimali per le applicazioni elettroniche.

Con una densità di 2,2 gm/cm3 a 23°C, determinata dalla norma ASTM D792, il RT/duroide 6035HTC raggiunge un equilibrio tra il design leggero e l'integrità strutturale,rendendolo una scelta ideale per le applicazioni PCB.

Per quanto riguarda l'affidabilità, il materiale presenta una resistenza alla buccia di rame di 7,9 pli, testata per 20 secondi a 288 °C secondo IPC-TM-650 2.4.8Questa notevole resistenza garantisce una robusta adesione tra gli strati di rame, prevenendo efficacemente la delaminazione e migliorando la longevità del PCB.

Il RT/duroid 6035HTC ha raggiunto un indice di infiammabilità di V-0 secondo la norma UL 94, dimostrando le sue eccezionali capacità di resistenza al fuoco.

Inoltre, il materiale è compatibile con processi privi di piombo, in linea con le normative ambientali e promuove pratiche di produzione ecologiche.

Incorporando il materiale RT/duroide 6035HTC nei nostri PCB, assicuriamo prestazioni eccezionali, affidabilità e durata.conduttività termica, e l'affidabilità lo rendono la scelta ottimale per le applicazioni di PCB ad alte prestazioni.
