| Evidenziare: | 20 mil Substrato PCB,Materiali PCB per amplificatori di potenza,Fabbricazione di circuiti stampati in stagno RF |
||
|---|---|---|---|
Oggi, siamo felici di condividere con voi il nostro PCB appena spedito. Una soluzione all'avanguardia fornita per soddisfare i requisiti più esigenti di applicazioni ad alte prestazioni.,materiale composito a base di PTFE, questo PCB offre eccezionale conduttività termica, stabilità dielettrica e affidabilità in un'ampia gamma di temperature.
Caratteristiche chiave:
- La conduttività termica "migliore della sua categoria" (1,0 W/mK) e la stabilità della costante dielettrica (-9 ppm/°C) garantiscono un'efficiente dissipazione del calore e una trasmissione del segnale affidabile anche in ambienti difficili.
- Tangente a perdite molto basse fornisce una maggiore efficienza dell'amplificatore o dell'antenna, consentendo prestazioni superiori in applicazioni critiche.
- A prezzi accessibili per applicazioni commerciali, che lo rendono una soluzione accessibile senza compromettere la qualità o le prestazioni.
- più facile da perforare rispetto ai tradizionali laminati commerciali, grazie alla sua spessa e densa struttura in vetro tessuto.
- L'elevata resistenza allo sguscio garantisce un'adesione affidabile del rame, cruciale per le applicazioni a stress termico.
Dettagli di costruzione:

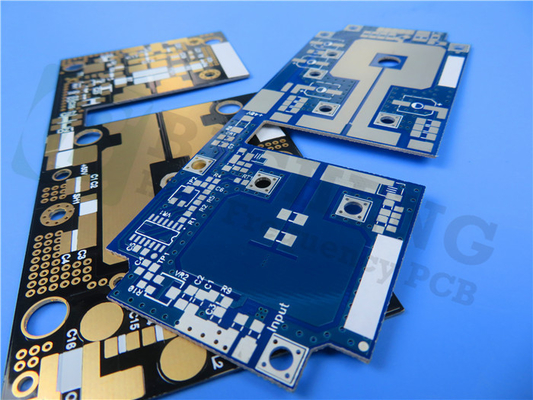

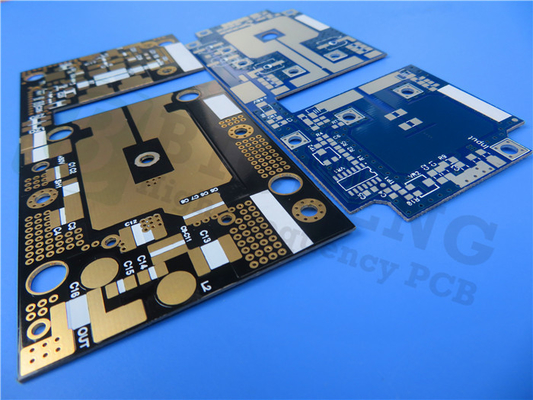

Questo PCB rigido a due strati è dotato di un nucleo TC350 con strati di rame su entrambi i lati.6 mm e un peso di rame finito di 1 oz (1.4 mils) sugli strati esterni, questo PCB raggiunge il perfetto equilibrio tra prestazioni e flessibilità.fornendo un'eccellente saldabilità e resistenza alla corrosione.
Vantaggi:
- Dissipazione e gestione del calore: l'eccezionale conduttività termica di questo PCB consente un'efficiente dissipazione del calore,prevenire il surriscaldamento e garantire prestazioni ottimali anche in applicazioni impegnative.
- Miglioramento della lavorazione e dell'affidabilità: grazie alla sua bassa stabilità tangente e dielettrica, questo PCB migliora l'integrità del segnale, riduce le perdite e migliora l'affidabilità generale del sistema.
- Grandi dimensioni del pannello per la disposizione di circuiti multipli: questo PCB consente la disposizione di circuiti multipli all'interno di un singolo pannello, riducendo i costi di elaborazione e massimizzando l'efficienza.
Applicazioni tipiche:
- Amplificatori di potenza, filtri e accoppiatori: questo PCB è ideale per applicazioni ad alta potenza che richiedono una dissipazione del calore efficiente e una trasmissione del segnale affidabile.
- Amplificatori montati su torri (TMA) e amplificatori montati su torri (TMB): con le sue eccellenti proprietà di gestione termica, questo PCB garantisce prestazioni affidabili nelle applicazioni montate su torri.
- Antenne a ciclo termico: la stabilità dielettrica del PCB lo rende adatto alle antenne sensibili alla deriva dielettrica causata dalle variazioni di temperatura.
- Combinatore a microonde e divisori di potenza: questo PCB fornisce le prestazioni e l'affidabilità necessarie per i combinatori a microonde e i divisori di potenza in ambienti esigenti.
Qualità e supporto:
I nostri PCB rispettano gli standard di qualità IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.Per le questioni tecniche, per favore contatta Ivy all'indirizzo sales10@bichengpcb.com.
| Immobili | Unità | Valore | Test Merthod |
| 1. Proprietà elettriche | |||
| Costante dielettrica (può variare a seconda dello spessore) | |||
| @ 1 MHz | - E'un' altra cosa. | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - E'un' altra cosa. | 3.50 | CAVITA' RISONANTE |
| @10 GHz | - E'un' altra cosa. | 3.50 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione | |||
| @ 1 MHz | - E'un' altra cosa. | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - E'un' altra cosa. | 0.0018 | CAVITA' RISONANTE |
| @10 GHz | - E'un' altra cosa. | 0.0020 | IPC TM-650 2.5.5.5 |
| Coefficiente di temperatura del dielettrico | - E'un' altra cosa. | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| Resistenza al volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistenza superficiale | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Forza elettrica | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | kV | 40 | IPC TM-650 2.5.6 |
| Resistenza all'arco | seg. | > 240 | IPC TM-650 2.5.1 |
| 2Proprietà termiche | |||
| Temperatura di decomposizione (Td) | |||
| Iniziale | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | min | > 60 | IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Espansione termica, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| Percentuale di espansione dell'asse z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Proprietà meccaniche | |||
| Forza di buccia al rame (1 oz/35 micron) | |||
| Dopo lo stress termico | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| A temperature elevate (150°C) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluzioni post-processo | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Modulo dei giovani | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Resistenza flessibile (macchina/cross) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistenza alla trazione (macchina/croce) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo di compressione | kpsi (MPa) | ASTM D-3410 | |
| Rapporto di Poisson | - E'un' altra cosa. | ASTM D-3039 | |
| 4. Proprietà fisiche | |||
| Assorbimento dell'acqua | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densità, ambiente 23oC | g/cm3 | 2.30 | ASTM D792 Metodo A |
| Conduttività termica | W/mK | 0.72 | ASTM D5470 |
| Calore specifico | J/gK | 0.90 | ASTM D5470 |
| Infiammabilità | classe | V0 | UL-94 |
| NASA Spese di gas, 125oC, ≤10-6 torr | |||
| Perdita di massa totale | % | 0.02 | NASA SP-R-0022A |
| Volatili raccolti | % | 0.01 | NASA SP-R-0022A |
| Ricupero di vapore acqueo | % | 0.01 | NASA SP-R-0022A |
Scatenare la potenza del PCB TC350: ridefinire le prestazioni ad alta frequenza
Benvenuti nel mondo del TC350, un PCB eccezionale progettato per rivoluzionare le applicazioni ad alta frequenza.corredato dalla scheda di datiCon le sue proprietà elettriche e termiche avanzate, il TC350 stabilisce un nuovo punto di riferimento per prestazioni e affidabilità.Scaviamo nei dettagli e scopriamo come il TC350 può potenziare i vostri progetti ad alta frequenza.
Il TC350 è un PCB all'avanguardia che combina design innovativo e materiali avanzati per offrire prestazioni superiori in applicazioni ad alta frequenza.TC350 garantisce una trasmissione del segnale affidabile, minima perdita di segnale e ridotta crosstalk.
Vediamo le seguenti proprietà chiave del TC350:
1. Proprietà elettriche
Il TC350 presenta una costante dielettrica costante di 3,50 su un ampio intervallo di frequenza, garantendo una propagazione precisa del segnale e distorsioni minime.0015 a 1 MHz riduce al minimo le perdite di energia e migliora l'integrità del segnale anche alle alte frequenze.
2. Proprietà termiche
Il TC350 eccelle nella gestione termica con un'elevata conducibilità termica di 0,72 W/mK. Questa proprietà consente un efficiente trasferimento di calore, prevenendo il surriscaldamento e garantendo prestazioni ottimali.Il PCB dimostra anche eccezionali proprietà di espansione termica, con una bassa espansione dell'asse z dell'1,2% da 50 a 260 °C, garantendo la stabilità dimensionale anche in ambienti termici difficili.
3Proprietà meccaniche
Il TC350 vanta una resistenza meccanica impressionante, che lo rende adatto per applicazioni impegnative.Esso presenta un'eccellente resistenza alla buccia di 7 lb/in dopo stress termico e soddisfa gli standard del settore per modulo di giovaneLa resistenza alla flessione e alla trazione del PCB di 14/10 kpsi (97/69 MPa) e 11/8 kpsi (76/55 MPa) rispettivamente ne migliorano ulteriormente l'integrità meccanica.
4. Proprietà fisiche
Oltre alla sua potenza elettrica e termica, il TC350 presenta notevoli proprietà fisiche.anche in condizioni di umiditàLa densità del PCB di 2,30 g/cm3 e la bassa indice di infiammabilità di V0 secondo UL-94 garantiscono sicurezza e conformità in vari ambienti.
Il TC350 trova applicazioni versatili in progetti ad alta frequenza in cui prestazioni e affidabilità sono fondamentali.Permette agli ingegneri di spingere i confini della tecnologia ad alta frequenza negli amplificatori di potenza, filtri, accoppiatori, amplificatori montati su torri, antenne a ciclo termico e combinatori a microonde.Il TC350 consente agli ingegneri di progettare soluzioni all'avanguardia.
In conclusione, il PCB TC350 rappresenta un punto di svolta nelle applicazioni ad alta frequenza, offrendo prestazioni elettriche, termiche e meccaniche eccezionali.efficienza di dissipazione del calore, e una trasmissione del segnale affidabile, il TC350 consente agli ingegneri di progettare soluzioni all'avanguardia.
