2L PCB ad alta frequenza in argento immersione 30mil RT Duroid 6035HTC

2L PCB ad alta frequenza in argento immersione 30mil RT Duroid 6035HTC

MOQ: 1pc
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

2L RF PCB Board

,

PCB ad alta frequenza in argento ad immersione

,

PCB ad alta frequenza 30 ml

Descrizione del prodotto

Introduzione del PCB RT/duroide 6035HTC, una soluzione all'avanguardia destinata a soddisfare le esigenze delle applicazioni RF e microonde ad alta potenza.Prodotto con materiali compositi avanzati di PTFE ricoperti di ceramica, questo materiale PCB offre prestazioni ed affidabilità eccezionali, con una DK di processo di 3,5 a 10 GHz/23°C e un fattore di dissipazione di 0,0013 alla stessa frequenza,il RT/duroid 6035HTC garantisce un'integrità del segnale superiore e una perdita minima, anche in ambienti ad alta frequenza.



Il PCB RT/duroid 6035HTC vanta diverse caratteristiche e vantaggi che lo rendono una scelta ideale per progetti elettronici critici.risultante in temperature di funzionamento più basse per applicazioni ad alta potenzaCon una tangente a bassa perdita, questo PCB offre prestazioni eccellenti ad alta frequenza, garantendo una trasmissione ottimale del segnale.Il foglio di rame termicamente stabile a basso profilo e trattato al contrario contribuisce a ridurre le perdite di inserimento e una eccezionale stabilità termica delle tracce.



Uno dei principali vantaggi del PCB RT/duroide 6035HTC è il suo avanzato sistema di riempimento, che migliora la perforabilità e prolunga la durata dell'utensile rispetto ai materiali di circuito contenenti allumina.Ciò significa una maggiore efficienza produttiva e una maggiore redditività per i vostri progetti.



La costruzione a due strati di PCB rigidi presenta strati di rame di spessore di 35 μm, che sandwichano lo Rogers Core RT / Duroid 6035HTC da 0,762 mm.9 mm e un peso di rame finito di 1 oz (1.4 mil) sugli strati esterni, questo PCB raggiunge il perfetto equilibrio tra durata e compattezza.



Il PCB RT/duroid 6035HTC è progettato per soddisfare gli standard IPC-Class-2, garantendo la sua qualità e affidabilità.garantire che soddisfi i più elevati standard di prestazione.



Con la sua ampia disponibilità in tutto il mondo, il RT/duroid 6035HTC PCB è pronto a supportare i vostri progetti ovunque siate.rendendolo compatibile con vari software di progettazione e processi di produzione.



Questo PCB ad alte prestazioni trova numerose applicazioni nel campo dell'elettronica RF e microonde.azionatori di accoppiamento, filtri, combinatori e divisori di potenza.



Per qualsiasi richiesta tecnica o ulteriori informazioni, contattate Ivy all'indirizzo sales10@bichengpcb.com.Il nostro team di esperti è pronto ad aiutarvi a sfruttare appieno il potenziale del PCB RT/duroid 6035HTC per il vostro prossimo progetto.



NT1 di cui all'articolo 2
Immobili NT1comunicazione Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 3.6 Z   8 GHz - 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε - 66 Z ppm/°C -50 °C a 150 °C mod IPC-TM-650, 2.5.5.5
Resistenza al volume 108   MΩ.cm A IPC-TM-650, 2.5.17.1
Resistenza superficiale 108   A IPC-TM-650, 2.5.17.1
Stabilità dimensionale - 0,11 - 0.08 CMD MD mm/m (mils/pollici) 0Spessore dopo incisione "+E4/105 IPC-TM-650 2.4.39A
Modulo di trazione 329 244 MD CMD kpsi 40 ore @23°C/50RH ASTM D638
Assorbimento di umidità 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coefficiente di espansione termica (-50 °C a 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% RH IPC-TM-650 2.4.41
Conduttività termica 1.44   W/m/k 80°C ASTM C518
Densità 2.2   gm/cm3 23°C ASTM D792
Forza della buccia di rame 7.9   pi 20 secondi @ 288 °C IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.


Vantaggi dell'utilizzo del materiale RT/duroide 6035HTC:



1. Alta conduttività termica: il materiale RT/duroide 6035HTC offre una elevata conduttività termica, consentendo un'efficiente dissipazione del calore.Questa caratteristica è particolarmente utile per le applicazioni ad alta potenza in quanto aiuta a ridurre le temperature di funzionamento e migliorare l'affidabilità complessiva del PCB.



2. Tangente a bassa perdita: con una tangente a bassa perdita, il materiale RT/duroide 6035HTC offre prestazioni eccellenti ad alta frequenza.che lo rende adatto per applicazioni RF e microonde che richiedono un'integrità del segnale precisa e affidabile.



3. Foglio di rame termicamente stabile: il materiale incorpora un foglio di rame termicamente stabile a basso profilo e trattato al contrario. Ciò migliora la stabilità termica delle tracce e riduce le perdite di inserimento.Garantisce inoltre l'affidabilità e la longevità del PCB, anche in condizioni di esercizio difficili.



4. Sistema di riempimento avanzato: il materiale RT/duroide 6035HTC utilizza un sistema di riempimento avanzato, che migliora la perforabilità rispetto ai materiali di circuito contenenti allumina.Ciò si traduce in un aumento dell'efficienza di produzione e una maggiore durata dell'utensile, che lo rende una scelta conveniente per la fabbricazione di PCB.



5Ampia gamma di temperature: il materiale RT/duroide 6035HTC è progettato per funzionare in una gamma di temperature da -40°C a +85°C.Questo ampio intervallo di temperatura lo rende adatto a varie applicazioni in cui sono previste fluttuazioni di temperatura.

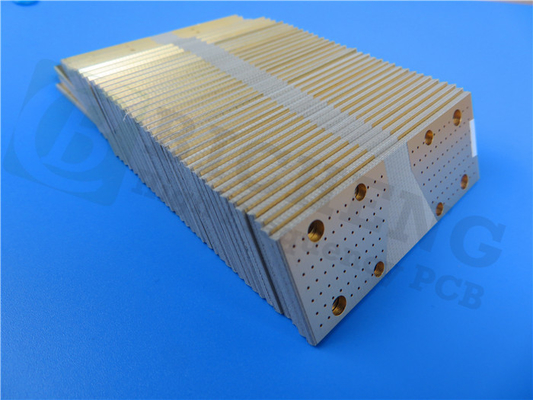

2L PCB ad alta frequenza in argento immersione 30mil RT Duroid 6035HTC 0



Svantaggi dell'uso del materiale RT/duroide 6035HTC:



1Costo: le proprietà avanzate e le prestazioni del materiale RT/duroide 6035HTC hanno un costo più elevato rispetto ai materiali PCB standard.L'aumento dei costi può essere considerato per i progetti con stretti vincoli di bilancio.



2. Disponibilità limitata: sebbene il prodotto sia disponibile in tutto il mondo, il materiale RT/duroide 6035HTC potrebbe non essere facilmente disponibile come alcuni altri materiali PCB comuni.Ciò potrebbe comportare sfide in termini di approvvigionamento e tempi di consegna, in particolare per i progetti urgenti o urgenti.



3Complessità di fabbricazione: le proprietà uniche del materiale RT/duroide 6035HTC possono richiedere processi di fabbricazione e competenze specializzate.La fabbricazione e l'assemblaggio dei PCB con questo materiale possono essere più complessi rispetto ai materiali convenzionali, che potrebbe portare ad un aumento dei costi di produzione.



4- flessibilità di progettazione limitata: possono essere applicati determinati vincoli di progettazione quando si utilizza il materiale RT/duroide 6035HTC.e dimensioni dei foriI progettisti dovrebbero essere consapevoli di questi limiti e pianificare i loro layout di conseguenza.



Nonostante questi potenziali svantaggi, i vantaggi dell'utilizzo del materiale RT/duroide 6035HTC, quali l'elevata conducibilità termica, la bassa tangente di perdita e il foglio di rame termicamente stabile,rendono un'ottima scelta per applicazioni RF e microonde ad alta potenza in cui prestazioni e affidabilità superiori sono fondamentali.



2L PCB ad alta frequenza in argento immersione 30mil RT Duroid 6035HTC 1
