| Evidenziare: | Kappa 438 PCB,bordo del PWB di 2 strati,Immersione oro PCBPCB materiale |
||
|---|---|---|---|
Il Kappa 438 PCB è un circuito stampato all'avanguardia utilizzato in una vasta gamma di applicazioni che richiedono prestazioni elettriche ed affidabilità eccezionali.Fabbricati con composti ceramici di idrocarburi rinforzati di vetro, questo materiale PCB offre numerosi vantaggi rispetto alle tavole FR-4 convenzionali, rendendolo una scelta ideale per progetti elettronici avanzati.38 e un fattore di dissipazione impressionante, il PCB Kappa 438 offre una maggiore integrità del segnale e una stabilità termica superiore, garantendo prestazioni ottimali anche in condizioni difficili.
Caratteristiche e vantaggi principali:
1. Piattaforma termostatica ad idrocarburi rinforzati in vetro: il PCB Kappa 438 eredita la facilità di produzione e le capacità di assemblaggio associate alle schede FR-4,semplificazione del passaggio a prestazioni elettriche più elevate se necessario.
2. Dk adattato alle norme industriali standard FR-4: con un valore di Dk di 4.38, questo PCB offre un percorso di aggiornamento senza soluzione di continuità da FR-4, facilitando una transizione agevole senza compromettere le prestazioni elettriche.
3. Tolleranza Dk e di spessore più stretta rispetto alle schede FR-4: il PCB Kappa 438 garantisce prestazioni di circuito coerenti fornendo tolleranze Dk e di spessore più strette rispetto alle schede FR-4.
4. Basso asse Z CTE e alto Tg: caratterizzato da un basso coefficiente di espansione termica (CTE) e un'alta temperatura di transizione vetrosa (Tg), questo PCB offre una maggiore flessibilità di progettazione,maggiore affidabilità del forino (PTH), e compatibilità con processi di assemblaggio automatizzati.
5. Laminato ignifugo: conforme agli standard UL 94 V-0, il PCB Kappa 438 garantisce un'eccellente ignifugo, migliorando la sicurezza in varie applicazioni.
| Immobili | Valore tipico Kappa 438 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica | 4.38 | Z | - | 2.5 GHz | Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione abbronzatura, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica e | - 21 anni. | - | ppm/°C | 10 GHz (-50 a 150°C) | Modificato IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Resistenza superficiale | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Forza elettrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistenza alla trazione | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Forza flessibile | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Stabilità dimensionale | - 0,48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Coefficiente di espansione termica | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conduttività termica | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| Tempo di delaminamento (T288) | > 60 | - | Minuti | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Assorbimento di umidità | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Modulo dei giovani | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Modulo flessibile | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Inchinati. | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| Torsione | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| Forza della buccia di rame dopo lo stress termico | 5.8 | - | Peso/in | 1 oz (35 μm) di foglio | IPC-TM-650 2.4.8 |
| Infiammabilità | V-0 | - | - | - | UL 94 |
| Gravità specifica | 1.99 | - | g/cm3 | - | ASTM D792 |
| Processo senza piombo compatibile | - Sì, sì. | - | - | - |
Dettagli di costruzione:

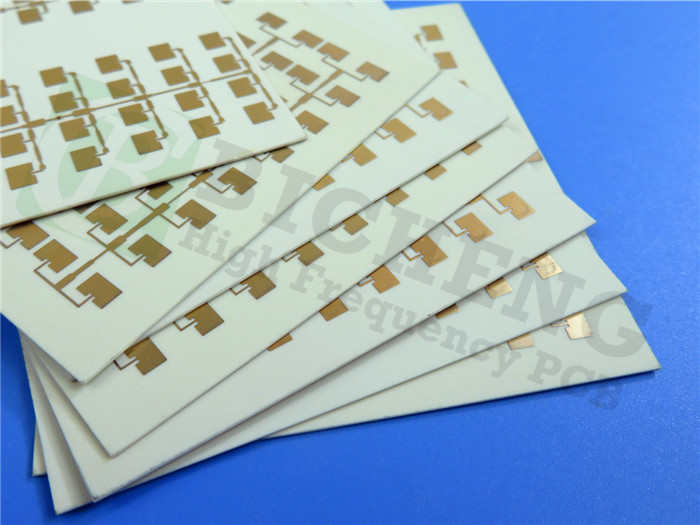

Il Kappa 438 PCB è un PCB rigido a due strati con uno spessore di rame di 35 μm su ogni strato.Lo spessore del pannello finito è pari a 00,6 mm, con uno strato esterno di rame di peso di 1 oz (1,4 mil).
Il PCB vanta una finitura superficiale in oro immersivo di alta qualità, che fornisce un'eccellente solderabilità e resistenza alla corrosione.garantire la sua affidabilità.
Applicazioni versatili:
Il PCB Kappa 438 trova applicazioni in una vasta gamma di industrie e tecnologie, tra cui:
- Wi-Fi di livello operatore/accesso assistito con licenza (LAA): fornire una connettività wireless robusta per ambienti di rete esigenti.
- Sistemi a piccole cellule e antenne distribuite (DAS): consentono una comunicazione wireless efficiente in aree densamente popolate.
- Comunicazioni veicolo-veicolo/veicolo-infrastruttura (V2X): facilitazione di scambi di dati sicuri e affidabili nei sistemi di comunicazione automobilistica.
- Segmenti dell'Internet delle cose (IoT): potenziamento dei dispositivi domestici intelligenti e dei contatori wireless con connettività senza soluzione di continuità e funzionalità avanzate.
Standard IPC-Classe-2 e disponibilità mondiale:
Il Kappa 438 PCB aderisce allo standard IPC-Class-2, garantendo una produzione di alta qualità e il rispetto delle normative del settore.rendendolo accessibile ai clienti a livello globale.
Per qualsiasi richiesta tecnica o ulteriori informazioni, contattate Ivy all'indirizzo sales10@bichengpcb.com.Scopri le eccezionali prestazioni e l'affidabilità del PCB Kappa 438 per il tuo prossimo progetto di progettazione elettronica.
| Materiale per PCB: | Ceramica ad idrocarburi rinforzata di vetro |
| Indicazione: | Kappa 438 |
| Costante dielettrica: | 4.38 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, OSP ecc. |
Scatenare il potenziale del Kappa 438 PCB: una immersione profonda nelle sue caratteristiche e applicazioni avanzate
Introduzione:
Il PCB Kappa 438 è all'avanguardia dei progressi tecnologici, offrendo una serie di caratteristiche avanzate e prestazioni elettriche eccezionali.Fabbricazione a partire da composti ceramici di idrocarburi rinforzati di vetro, questo materiale PCB stabilisce nuovi standard di affidabilità e integrità del segnale.
Svelando le proprietà superiori del Kappa 438 PCB
Il cuore di Kappa 438 PCB è la sua eccezionale costante dielettrica (Dk) di 4,38 a 2,5 GHz.fornendo un percorso di aggiornamento per una migliore prestazione elettricaCon un fattore di dissipazione di 0,005 a 10 GHz/23°C, il PCB Kappa 438 garantisce una minima perdita di segnale e prestazioni complessive migliorate.
Miglioramento delle prestazioni elettriche: costante dielettrica su misura (Dk)
Una delle caratteristiche di spicco del PCB Kappa 438 è il suo Dk adattato alle norme standard del settore FR-4.38, questo PCB offre una transizione facile quando sono richieste prestazioni elettriche più elevate.rendendo Kappa 438 PCB una scelta versatile per varie applicazioni.
Prestazioni di circuito costanti: Dk e tolleranza dello spessore più stretti
Per i progettisti, il raggiungimento di prestazioni di circuito coerenti è cruciale.Questo garantisce che ogni circuito funzioni in modo affidabile, fornendo risultati coerenti durante tutto il processo produttivo.
Affidabilità ineguagliabile: bassa CTE dell'asse Z e alta Tg
L'affidabilità è una priorità assoluta nelle progettazioni elettroniche, e il Kappa 438 PCB offre su questo fronte con il suo basso coefficiente di espansione termica (CTE) sull'asse Z e l'elevata temperatura di transizione vetrosa (Tg).Queste proprietà consentono una maggiore flessibilità del progetto, una maggiore affidabilità del plated-through-hole (PTH) e la compatibilità con i processi di assemblaggio automatizzati.
Sicurezza in primo luogo: laminato ignifuge per una protezione aggiuntiva
La sicurezza è fondamentale nei dispositivi elettronici, e il laminato ignifuge di Kappa 438 PCB garantisce tranquillità.questo materiale PCB offre un'eccellente resistenza alle fiamme, riducendo al minimo il rischio di incendio e garantendo la sicurezza sia degli utenti che dei dispositivi.
Applicazioni versatili: esplorare la vasta gamma di casi d'uso
Le applicazioni del PCB Kappa 438 sono vaste e diverse.Dalle reti Wi-Fi di livello operatore e ai sistemi di piccole cellule alle comunicazioni veicolo-veicolo/veicolo-infrastruttura e ai segmenti IoT come le case intelligenti e i contatori wireless"Kappa 438 PCB eccelle nel soddisfare le esigenze di comunicazioni ad alta velocità, ad alta frequenza e di applicazioni ad alta affidabilità.
Alta qualità: conformità alle norme IPC di classe 2
Il PCB Kappa 438 è fornito con la massima precisione e aderisce agli standard IPC-Class-2. Ciò garantisce una qualità costante, prestazioni affidabili e compatibilità con gli standard del settore.Con rigorose misure di controllo della qualità, potete fidarvi che la Kappa 438 PCB soddisferà e supererà le vostre aspettative.
Disponibilità mondiale: accesso a Kappa 438 PCB ovunque
Non importa dove ti trovi, Kappa 438 PCB è disponibile in tutto il mondo.l'accesso a questo materiale PCB ad alte prestazioni è conveniente e senza problemi.
Conclusione: Scatenate il potenziale di Kappa 438 PCB per il vostro prossimo progetto
In conclusione, Kappa 438 PCB è un punto di svolta nel mondo dei circuiti stampati, con la sua eccezionale costante dielettrica, Dk personalizzato, affidabilità superiore e applicazioni versatili,consente ai progettisti di sfruttare nuove possibilità nei loro progetti elettroniciConfidate nelle prestazioni senza pari di Kappa 438 PCB e portate i vostri progetti a nuove altezze di successo.
