| Evidenziare: | PCB ad alta frequenza GPS,0PCB in oro a immersione da 0,8 mm |
||
|---|---|---|---|

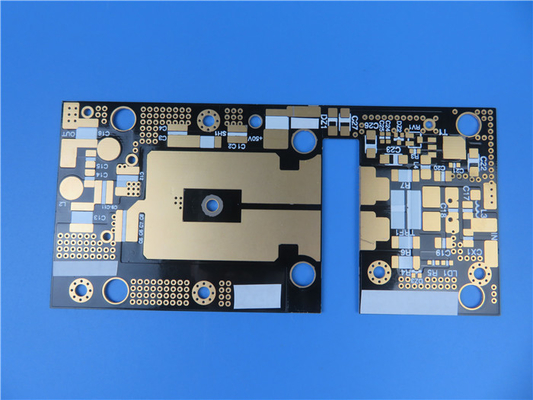

Presentando il nostro PCB RF-60TC appena spedito, una soluzione all'avanguardia fornita per soddisfare le esigenze delle applicazioni ad alta frequenza.questo PCB è perfetto per una vasta gamma di applicazioni, dagli amplificatori ad alta potenza ai sistemi satellitari.
Il PCB RF-60TC è costruito utilizzando compositi ceramici PTFE rinforzati in vetro, offrendo caratteristiche superiori che garantiscono un funzionamento affidabile ed efficiente.15 a 10 GHz e fattore di dissipazione pari a 0.002 a 10 GHz/23°C forniscono un'eccellente integrità del segnale e riducono al minimo le perdite, con conseguente miglioramento delle prestazioni complessive.58 ppm/°C tra -50°C e 150°C consente prestazioni stabili a diverse temperature.
Uno dei vantaggi più importanti del PCB RF-60TC è la sua tangente di perdita migliorata, che migliora la trasmissione del segnale e riduce le interferenze.l'elevata conduttività termica garantisce un'efficiente dissipazione del calore, che consente al PCB di resistere a condizioni di funzionamento molto difficili.La maggiore stabilità dimensionale e il basso coefficiente di espansione termica (CTE) dell'asse Z di 40 ppm/°C offrono affidabilità e resistenza allo stress meccanico.
Il PCB RF-60TC dimostra un'eccellente adesione al metallo, fornendo un collegamento robusto e affidabile.Il suo DK stabile su frequenza e temperatura garantisce prestazioni costanti in ambienti diversiInoltre, il PCB presenta un basso assorbimento dell'umidità, migliorandone la durata e la longevità.
L'accoppiamento del PCB RF-60TC presenta un design rigido a 2 strati, costituito da strati di rame con uno spessore di 35 μm e un nucleo taconico RF-60TC di 0,762 mm (30 mil).di larghezza inferiore o uguale a 50 mm.8mm e un peso di rame di 1 oz (1,4 mils) in strato esterno, questo PCB raggiunge il perfetto equilibrio tra durata e flessibilità.La spessore di 20 μm tramite rivestimento e la finitura superficiale in oro di immersione migliorano ulteriormente l'affidabilità e la conduttività del PCB.
Con una dimensione di 43,88 mm x 33,19 mm, il PCB RF-60TC offre un fattore di forma compatto mantenendo dimensioni precise con una tolleranza di +/- 0,15 mm.Traccia/spazio minimo di 6/7 millimetri e dimensione minima del foro di 0.40mm consente progetti complessi e circuiti ad alta densità. L'assenza di vie cieche semplifica il processo di produzione, consentendo un'integrazione senza soluzione di continuità nei vostri progetti.
Per garantire i più alti standard di qualità, ogni PCB RF-60TC subisce un test elettrico al 100% prima della spedizione.
Con 25 componenti, 68 pad (tra cui 47 pad per il buco e 21 pad SMT superiori), 42 vias e 4 reti, il PCB RF-60TC offre versatilità e compatibilità con una vasta gamma di sistemi elettronici.
Le eccezionali prestazioni del PCB RF-60TC lo rendono una scelta ideale per varie applicazioni, tra cui amplificatori ad alta potenza, antenne miniaturizzate, GPS, lettori di patch e RFID, filtri, accoppiatori,divisoriLa sua disponibilità globale garantisce un facile accesso a questa soluzione PCB di alta qualità.
Per qualsiasi richiesta tecnica o ulteriori informazioni, contattate Ivy all'indirizzo sales10@bichengpcb.com. Siamo qui per aiutarvi a realizzare i vostri progetti con il nostro RF-60TC PCB all'avanguardia.
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - Tre. Tre.581 | ppm/°C | - Tre. Tre.581 | |
| Rottura dielettrica | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Forza dielettrica | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Resistenza all'arco | IPC-650 2.5.1 | Secondi | > 180 | Secondi | > 180 |
| Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Forza flessibile (MD) | IPC-650 2.4.4 | psi | 10,000 | N/mm2 | 69 |
| Forza flessibile (CD) | IPC-650 2.4.4 | psi | 9,000 | N/mm2 | 62 |
| Resistenza alla trazione (MD) | IPC-650 2.4.19 | psi | 9,000 | N/mm2 | 62 |
| Resistenza alla trazione (CD) | IPC-650 2.4.19 | psi | 7,000 | N/mm2 | 48 |
| Modulo dei giovani (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Rapporto di Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| Resistenza al peeling (1 oz. ED) | IPC-650 2.4.8 | Peso/in | 8 | N/mm | 1.43 |
| Conduttività termica (non coperta) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| Conduttività termica (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Conduttività termica (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Stabilità dimensionale (MD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 0.01 | mm/M | 0.01 |
| Stabilità dimensionale (CD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 0.69 | mm/M | 0.69 |
| Stabilità dimensionale (MD) | IPC-650 2.4.39 Sec. 5.5 (Stress termico) | mil/in | 0.06 | mm/M | 0.06 |
| Stabilità dimensionale (CD) | IPC-650 2.4.39 Sec. 5.5 (Stress termico) | mil/in | 0.8 | mm/M | 0.8 |
| Resistenza superficiale | IPC-650 2.5.17.1 (dopo umidità) | Oh, mio Dio. | 1.0 x 108 | Oh, mio Dio. | 1.0 x 108 |
| Resistenza al volume | IPC-650 2.5.17.1 (dopo umidità) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (asse X, Y) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (asse Z) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Densità (gravità specifica) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Calore specifico | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% di perdita di peso) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% di perdita di peso) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Indice di infiammabilità | UL 94 | V-0 | V-0 |
RF-60TC PCB: Scatenare la potenza delle applicazioni ad alta frequenza
Introduzione:
Nel panorama tecnologico in continua evoluzione, le applicazioni ad alta frequenza richiedono soluzioni all'avanguardia che offrano prestazioni ed affidabilità eccezionali.Il PCB RF-60TC sta per trasformare il modo in cui ci avviciniamo all'elettronica ad alta frequenza.
Performance e affidabilità senza pari:
Il PCB RF-60TC si distingue sul mercato per le sue prestazioni e affidabilità ineguagliabili.Questo PCB offre un' eccezionale integrità del segnale e riduce al minimo le perditeLa sua costante dielettrica (Dk) di 6,15 a 10 GHz e il suo basso fattore di dissipazione (Df) di 0,002 garantiscono una trasmissione del segnale precisa ed efficiente.il PCB RF-60TC presenta una notevole stabilità dimensionale e resistenza meccanica, che lo rende una scelta affidabile per applicazioni critiche.
| Materiale per PCB: | Fibra di vetro riempita di ceramica a base di PTFE |
| Indicazione: | RF-60TC |
| Costante dielettrica: | 6.15 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del PCB: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Caratteristiche all'avanguardia per applicazioni ad alta frequenza:
Il PCB RF-60TC incorpora caratteristiche all'avanguardia che lo rendono ideale per applicazioni ad alta frequenza.ridurre le interferenze e consentire una trasmissione accurata dei dati;L'elevata conduttività termica del PCB garantisce un'efficiente dissipazione del calore, che gli consente di resistere alle condizioni operative difficili dei sistemi ad alta potenza.il PCB RF-60TC dimostra un'ottima adesione al metallo, fornendo una connessione robusta e affidabile.
La scienza dietro RF-60TC: Proprietà e specifiche:
Per capire meglio il PCB RF-60TC, approfondiremo le sue proprietà e specifiche.il PCB RF-60TC mantiene prestazioni stabili su diverse frequenzeIl suo fattore di dissipazione di 0,002 garantisce una minima perdita di segnale, con conseguente prestazione ottimale.581 ppm/°C garantisce prestazioni costanti su un'ampia gamma di temperature.
Migliorare l'integrità del segnale con tangente a bassa perdita:
L'integrità del segnale è fondamentale nelle applicazioni ad alta frequenza, e il PCB RF-60TC eccelle in questo aspetto.consentire una trasmissione dei dati accurata e affidabileQuesta funzione è particolarmente utile in applicazioni quali amplificatori ad alta potenza, antenne miniaturizzate, sistemi GPS e lettori di patch e RFID.
Gestione termica ottimale per ambienti difficili:
Le applicazioni ad alta frequenza generano spesso un calore considerevole, rendendo la gestione termica critica.prevenzione del surriscaldamento e mantenimento delle prestazioni ottimaliQuesta caratteristica è preziosa in applicazioni in cui la stabilità termica è essenziale, come i sistemi satellitari e gli amplificatori ad alta potenza.
Durabile e resistente: stabilità e resistenza meccanica:
Il PCB RF-60TC e' costruito per resistere a condizioni difficili.La sua eccezionale stabilità dimensionale e il suo basso coefficiente di espansione termica (CTE) sull'asse Z di 40 ppm/°C garantiscono prestazioni affidabili a temperature variabili e stress meccaniciCon una resistenza alla flessione e alla trazione rispettivamente fino a 10.000 psi e 9.000 psi, il PCB RF-60TC offre una notevole resistenza meccanica, rendendolo resistente alla piegatura e allo stretching.Queste proprietà lo rendono una scelta ideale per applicazioni in cui la stabilità e la durata sono fondamentali.
Applicazioni e industrie per PCB RF-60TC:
Il PCB RF-60TC è ampiamente utilizzato in applicazioni ad alta frequenza in vari settori industriali.permette lo sviluppo di sistemi di trasmissione dati ad alta velocità e di infrastrutture 5GIn applicazioni aerospaziali, il PCB RF-60TC garantisce sistemi di comunicazione e di navigazione affidabili.e sistemi avanzati di assistenza alla guidaInoltre, il PCB RF-60TC trova applicazioni in dispositivi medici, automazione industriale e attrezzature militari, tra gli altri.
Conclusione: elevate i vostri progetti con RF-60TC:
Il PCB RF-60TC stabilisce un nuovo standard per le applicazioni ad alta frequenza con le sue eccezionali prestazioni, affidabilità e funzionalità avanzate.autocarro, o qualsiasi altro progetto ad alta frequenza, il PCB RF-60TC offre un'integrità del segnale, una gestione termica e una resistenza meccanica senza pari.stai investendo in una soluzione affidabile e versatile che porterà i tuoi progetti a nuove vette di successo.
