| Conteggio di strato: | 2-layer | Spessore del PWB: | 0.8mm |
|---|---|---|---|
| Dimensioni del circuito stampato: | 760,88 mm x 72,64 mm | Peso di rame: | 1 oz (1,4 ml) di strati esterni |
| Silkscreen: | Bianco | Finitura superficia: | Argento ad immersione |
| Evidenziare: | PCB ad alta frequenza RF in argento a immersione,PCB ad alta frequenza RO3206,Tavola PCB RF a immersione argento |
||
Breve introduzione

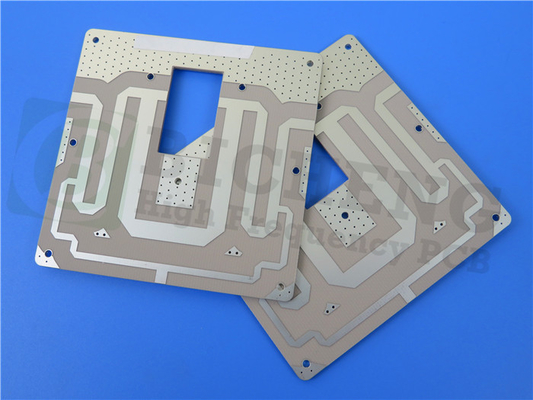

Lo stackup di questo PCB è costituito da due strati di rame, ciascuno con uno spessore di 35 μm. Il materiale di substrato utilizzato è RO3206, con uno spessore di 0,635 mm (25 mil).Questo è un tipo di circuito rigido a due strati.
Le dimensioni della scheda sono specificate come 76,88 mm x 72,64 mm, con una tolleranza di +/- 0,15 mm. La traccia/spazio minima è impostata a 9/10 mil, e la dimensione minima del foro è di 0,35 mm.È anche menzionato che non ci sono vie cieche in questo progetto.
Altri dettagli essenziali includono lo spessore della tavola finita di 0,8 mm, il peso in rame dello strato esterno di 1 oz (1,4 mil), e lo spessore del rivestimento via di 20 μm.La finitura superficiale scelta per il PCB è immersion silver, che fornisce un rivestimento protettivo e assicura una buona solderabilità.
Per quanto riguarda le caratteristiche del PCB, c'è la top silkscreen in bianco, ma non la bottom silkscreen.
Per garantire la qualità e l'affidabilità, prima della spedizione viene eseguito un test elettrico al 100% per verificare la funzionalità e le prestazioni del PCB.
Il tipo di disegno fornito per la fabbricazione del PCB è Gerber RS-274-X, che è un formato standard ampiamente utilizzato nell'industria.garantire che i PCB soddisfino le norme industriali richieste.
Infine, il PCB è disponibile in tutto il mondo.
| Parametro | Valore |
| Stackup | PCB rigidi a due strati |
| Copper_layer_1 | 35 μm |
| Substrato (RO3206) | 0.635 mm (25 mil) |
| Copper_layer_2 | 35 μm |
| Dimensioni della scheda | 760,88 mm x 72,64 mm |
| Tolleranza | +/- 0,15 mm |
| Traccia/spazio minimo | 9/10 milligrammi |
| Dimensione minima del foro | 0.35mm |
| Via cieca | - No, no. |
| Spessore del cartone finito | 0.8 mm |
| Peso di Cu finito | 1 oz (1,4 ml) di strati esterni |
| Via spessore del rivestimento | 20 μm |
| Finitura superficiale | Argento immersivo |
| Top Silkscreen | Bianco |
| Fusoliera di fondo | - No, no. |
| Top Solder Mask | - No, no. |
| Maschera di saldatura inferiore | - No, no. |
| 100% Prova elettrica | Utilizzato prima della spedizione |
| Componenti | 15 |
| Total Pads | 112 |
| Acciai per il buco | 5 |
| Pad SMT superiori | 6 |
| Pad SMT di fondo | 0 |
| Vias | 143 |
| Reti | 3 |
| Tipo di opere d'arte fornite | Gerber RS-274-X |
| Norma accettata | Classe IPC-2 |
| Disponibilità | Nel mondo |
FrichiedenteAscaricatoQ.diziones(FAQ)️(s)
Spediamo in tutto il mondo?
Tutti i PCB acquistabili tramite Bicheng Ltd possono essere spediti in tutto il mondo in tutti i paesi non soggetti a embargo.
I materiali ad alta frequenza sono in magazzino?
Teniamo la maggior parte del materiale ad alta frequenza in magazzino con quantità di prototipi, come il materiale Rogers con serie 3000, serie 4000, serie 5000, serie 6000 ecc, materiale Taconic con serie RF,Serie TLX, serie TLY ecc., materiale Wangling F4B con DK2.2, DK2.65 ecc. Poiché il materiale ad alta frequenza ha una grande varietà, è possibile consultare i nostri venditori prima di ordinare.
Posso ritirare il mio ordine?
Non c'è assolutamente alcun problema nel ritirare ordini di schede o raccolta di PCB dai nostri locali tramite il tuo conto in DHL, UPS o FedEx ecc.Aiuteremo a preparare i documenti di esportazione o i fascicoli necessari per la dichiarazione doganale.
Quanto costerà la consegna?
Abbiamo vari vettori da scegliere. Di solito, sceglieremo uno con le migliori tariffe di spedizione per voi. Se il vostro ordine è urgente, possiamo aiutare a scegliere il spedizioniere con tempestività rapida.
Posso restituire i miei PCB?
I PCB sono prodotti su misura irreversibili, non è consentito restituire gli articoli se non ci sono problemi di qualità.
Quando arriverà il mio ordine?
Tutti i PCB vengono spediti lo stesso giorno se sono finiti di fabbricazione prima delle 17:00 per i clienti asiatici, puoi averli entro 2-3 giorni,Clienti europei in 6-7 giorni e americani (Nord e Sud) in 6-7 giorni, tuttavia i vettori non lo garantiscono a causa della complessità del trasporto.
Devo firmare per il mio pacco?
Spediamo tutti gli ordini utilizzando DHL, UPS, FedEx, TNT, Aramex o EMS, quindi sono completamente tracciati e potrebbero richiedere una firma.
Come posso seguire il mio ordine?
Una volta spedite le tavole PCB, riceverai una conferma di spedizione via e-mail da parte delle nostre vendite che include un numero di tracciamento.
Cosa devo fare se il mio pacco è danneggiato o perso?
Questa situazione è rara nel nostro lavoro quotidiano. Le schede PCB sono confezionate con materiali a bolla all'interno e con cartone di qualità KK all'esterno per proteggere i vostri PCB. Tuttavia, se il vostro pacco viene perso o danneggiato,si deve contattarci immediatamente in modo che possiamo contattare il vettore e organizzare la produzione di sostituzioneSi prega di conservare gli articoli danneggiati, comprese le confezioni danneggiate, per riferimento.
Capacità di PCB 2023
| Tipi e marchi di substrato | FR-4 standard, FR-4 ad alta Tg, materiali ad alta frequenza, poliammide/PET materiali flessibili |
| Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic | |
| Tipi di tavola | PCB rigidi, circuiti flessibili, PCB rigidi-flessibili, PCB ibridi, PCB HDI |
| Modello CCL | Alto Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Alto CTI FR-4: S1600L, ST115 |
| Rogers Corp.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| Taconico:Il presente regolamento entra in vigore il ventesimo giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea. | |
| F4B PTFE compositi:(DK2,2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) | |
| Dimensione massima di consegna | 1200 mm x 572 mm |
| Spessore minimo del pannello finito | L≤2L: 0,15 mm; 4L: 0,4 mm |
| Spessore massimo del pannello finito | 100,0 mm |
| Fori sepolti ciechi (non incrociati) | 0.1 mm |
| Rapporto di aspetto massimo del foro | 15:01 |
| Diametro minimo del foro meccanico | 0.1 mm |
| Tolleranza del foro | +/- 0,0762 mm |
| Tolleranza del buco di pressa | +/- 0,05 mm |
| Tolleranza di buco di rame non placcato | +/- 0,05 mm |
| Numero massimo di strati | 32 |
| Strato interno ed esterno Spessore massimo del rame | 12 oz |
| Tolleranza minima del foro di trivellazione | +/- 2 mil |
| Tolleranza minima da uno strato all'altro | +/- 3 mil |
| Larghezza minima della linea/distanza tra le linee | 3 ml/3 ml |
| Diametro minimo BGA | 8 mil |
| Tolleranza di impedenza | < 50Ω ± 5Ω; ≥50Ω±10% |
| Processi di trattamento superficiale | HASL a piombo/senza piombo, oro immersivo, argento immersivo, stagno immersivo, OSP, ENIG, ENEPIG, inchiostro al carbonio, maschera peelable, dito d'oro, ecc. |
