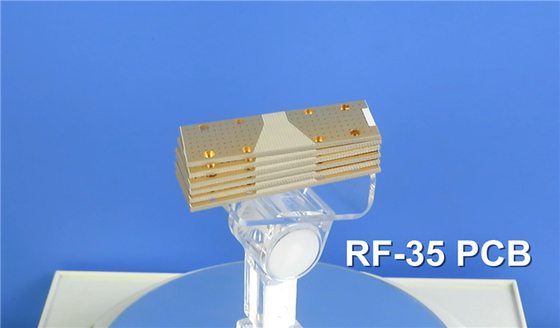

Materiale per PCB RF-35 con oro per amplificatori di potenza

Materiale per PCB RF-35 con oro per amplificatori di potenza

MOQ: 1pc
prezzo: USD 9.99-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

Amplificatori di potenza

,

Materiale RF-35 per PCB

,

Materiale per PCB 60 mil

Descrizione del prodotto

Oggi, ci immergeremo nel mondo della famiglia ORCER di Taconic ed esploreremo un eccezionale laminato in ceramica organica conosciuto come RF-35.



I laminati RF-35 appartengono alla famiglia dei laminati a base di PTFE e sono rinforzati con vetro tessuto.Questa straordinaria creazione è il culmine dell'esperienza di Taconic nelle tecnologie di riempimento in fibra di vetro PTFE rivestita e in ceramicaLa RF-35 vanta una costante dielettrica di 3,50 a 1,9 GHz, accompagnata da un fattore di dissipazione di 0,0018 alla stessa frequenza.



Con un tasso di assorbimento dell'umidità di appena lo 0,02% a uno spessore di 0,060 pollici, RF-35 mostra la sua impressionante resistenza all'umidità./ pollice lineare per 1/2 oz. rame e superando i 10 lbs/inch lineare per 1 oz. di rame, secondo la rigorosa IPC-TM 650 2.4.8 standard.



Inoltre, questo materiale presenta una rottura dielettrica di 41 kV, una resistività volumica di 1,26 x 10^9 Mohm/cm e una resistività superficiale di 1,46 x 10^8 Mohm,come determinato dalla rigorosa norma IPC-TM 650 2.5.6 e IPC-TM 650 2.5.17.1 misurazioni, rispettivamente.



L'RF-35 vanta un'impressionante resistenza all'arco, superiore a 180 secondi sulla base dell'IPC TM 650 2.5.1 standard. La sua resistenza alla flessione longitudinale è superiore a 22.000 psi, mentre trasversale supera i 18.000 psi, secondo i test ASTM D 790.000 psi (o 187 N/mm^2) longitudinalmente e 21,000 psi (o 145 N/mm^2) in senso trasversale, secondo le norme ASTM D 638.



RF-35 presenta un'eccezionale stabilità dimensionale, con una stabilità dimensionale longitudinale di 0,00004 in/in e una stabilità dimensionale trasversale di - 0,00010 in/in, come misurato da IPC-TM 650 2.4.39.



Immobili Metodo di prova Unità Valore Unità Valore
Costante dielettrica @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Fattore di dissipazione @ 1,9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
Assorbimento dell'umidità (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Forza di buccia (1/2 oz. di rame) IPC-TM 650 2.4.8 Peso/pollice lineare > 8.0 N/mm > 1.5
Forza di buccia (1 oz. di rame) IPC-TM 650 2.4.8 Peso/pollice lineare > 10.0 N/mm > 1.8
Rottura dielettrica IPC-TM 650 2.5.6 kV 41 kV 41
Resistenza al volume IPC-TM 650 2.5.17.1 Mohm/cm 1.26 x 109 Mohm/cm 1.26 x 109
Resistenza superficiale IPC-TM 650 2.5.17.1 Oh, mio Dio. 1.46 x 108 Oh, mio Dio. 1.46 x 108
Resistenza all'arco IPC TM 650 2.5.1 secondi > 180 secondi > 180
Forza flessibile longitudinale ASTM D 790 psi > 22,000 N/mm2 >152
Forza flessibile trasversale ASTM D 790 psi > 18,000 N/mm2 >124
Resistenza alla trazione longitudinale ASTM D 638 psi 27,000 N/mm2 187
Forza di trazione trasversale ASTM D 638 psi 21,000 N/mm2 145
Stabilità dimensionale longitudinale IPC-TM 650 2.4.39 in/in 0.00004 mm/mm 0.00004
Stabilità trasversale delle dimensioni IPC-TM 650 2.4.39 in/in - Zero.0001 mm/mm - Zero.0001
Tg TMA °C > 315 °F > 600
Conduttività termica ASTM F 433 W/m/K 0.24 W/m/K 0.24
X-Y CTE ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
Z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Infiammabilità UL-94   V-0   V-0
Durezza Scala Rockwell M   34   34



I materiali ad alto Tg sono una specialità della RF-35, con un valore notevole superiore a 315 °C.



Quando si tratta di conduttività termica, RF-35 mostra una cifra di 0,24 W/m/K, come determinato da ASTM F 433.con una lunghezza massima di 20 mm o piùInoltre, l'RF-35 ha un indice di infiammabilità V-0, confermato dall'UL-94, e registra una durezza del 34% sulla scala Rockwell M.



Offriamo varie opzioni per i PCB, tra cui configurazioni mono strato, doppio strato, multi strato e ibrida.e 60 ml sono facilmente disponibiliLe opzioni di spessore di rame finito includono 1 oz e 2 oz.



Le nostre capacità si estendono ai PCB con dimensioni massime di 400 mm per 500 mm. Questi possono essere singoli pannelli o pannelli con più progetti alternativi.



Offriamo una gamma di colori di maschera di saldatura, come verde, nero, blu e giallo.oro puro, e rame nudo, tra gli altri.



Materiale per PCB: Fibra di vetro ceramica PTFE
Indicazione: RF-35
Costante dielettrica: 3.5
Fattore di dissipazione 0.0018
Numero di strati: Single layer, Double layer, Multilayer, PCB ibrido
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Spessore del laminato: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, rosso, giallo, ecc.
Finitura superficiale: Oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, oro puro, rame nudo, ENEPIG ecc.



La lavorazione di substrati a base di PTFE presenta sfide uniche a causa della morbidezza del sistema di resina PTFE.è influenzato dal tipo di fibra di vetro utilizzato nel substratoLe fibre di vetro più pesanti presentano maggiori difficoltà di taglio.



RF-35 utilizza un vetro robusto di tipo 7628, che fornisce un'eccellente stabilità dimensionale e rigidità.È importante notare che la perforazione o il percorso di questo prodotto può presentare più sfide rispetto all'utilizzo di un vetro di medio peso.
