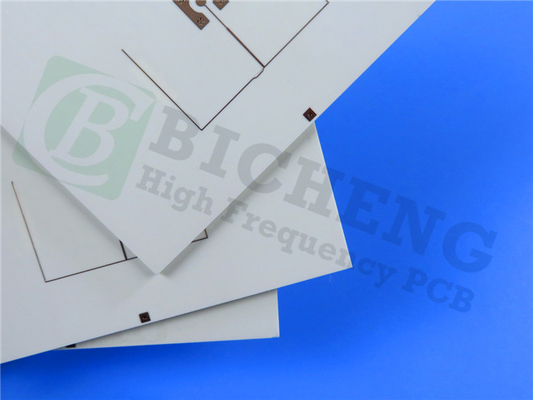

Nella discussione di oggi, approfondiremo il mondo dei PCB Rogers Kappa 438, una scelta eccezionale per i progettisti di circuiti wireless che cercano un'alternativa ai materiali FR-4.Questi PCB offrono prestazioni migliorate, coerenza e affidabilità pur rimanendo convenienti e facili da usare.
I laminati Kappa 438 sono progettati con un sistema di ceramica ad idrocarburi rinforzata con vetro.Questa composizione unica consente l'uso di processi standard di epossidi/vetro (FR-4) durante la fabbricazione di circuiti, semplificando il processo di produzione.
Caratteristiche chiave dei laminati Kappa 438:
Ritenuta alla fiamma: i laminati Kappa 438 sono classificati UL 94 V-0, garantendo un'elevata tenuta alla fiamma e sicurezza.
Compatibilità con la saldatura senza piombo: questi laminati sono compatibili con i processi di saldatura senza piombo, soddisfacendo i requisiti ambientali del settore.
Esploriamo le proprietà tipiche dei laminati Kappa 438:
Performance dielettrica:
Costante dielettrica: a 2,5 GHz, la costante dielettrica di Kappa 438 è 4.38, garantendo un'ottima propagazione del segnale.
Fattore di dissipazione basso: il fattore di dissipazione è di 0,005 a 10 GHz e 23°C, indicando una perdita minima di segnale.
Stabilità termica:
Coefficiente termico della costante dielettrica: Kappa 438 presenta un coefficiente termico di -21 ppm/°C a 10 GHz su un ampio intervallo di temperatura da -50°C a 150°C,garantire prestazioni costanti a temperature variabili.
Alta conduttività termica: con una conduttività termica di 0,64 W/ (((m.K) a 80 °C, Kappa 438 dissipa efficacemente il calore, evitando il surriscaldamento dei componenti elettronici.
Stabilità dimensionale: Kappa 438 vanta una stabilità dimensionale di -0,48 mm/m (MD) e -0,59 mm/m (CMD), misurata utilizzando l'IPC-TM-650 2.4.39 un metodo di prova che assicuri un minimo di deformazione o deformazione durante la fabbricazione e l'uso.
Resistenza meccanica e durata:
Resistenza alla trazione e alla flessione: Kappa 438 presenta resistenza alla trazione di 16 kpsi (MD) e 12 kpsi (CMD), nonché resistenza alla flessione di 25 kpsi (MD) e 19 kpsi (CMD),fornire un solido supporto meccanico ai circuiti.
Coefficiente di espansione termica (CTE): con una CTE di 13 ppm/°C (asse X), 16 ppm/°C (asse Y) e 42 ppm/°C (asse Z),Kappa 438 mantiene la stabilità e i minimi cambiamenti dimensionali in diversi intervalli di temperatura.
Modulo di Young e modulo flessibile: Kappa 438 mostra un modulo di Young elevato di 2264 kpsi e un modulo flessibile di 2337 kpsi,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm,.
Resistenza alla buccia di rame: il materiale ha un valore di resistenza alla buccia di rame di 5,8 libbre / pollice per 1 once (35 μm) di foglio, garantendo un'eccellente adesione e resistenza allo stress termico.
Immobili | Kappa 438 | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica | 4.38 | Z | - | 2.5 GHz | Metodo della lunghezza di fase differenziale |
Fattore di dissipazione abbronzatura | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Coefficiente termico della costante dielettrica | - 21 anni. | - | ppm/°C | 10 GHz (-50 a 150°C) | Modificato IPC-TM-650 2.5.5.5 |
Resistenza al volume | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
Resistenza superficiale | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
Forza elettrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
Resistenza alla trazione | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
Forza flessibile | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Stabilità dimensionale | - 0,48 - 0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
Coefficiente di espansione termica | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
16 | Y | ||||
42 | Z | ||||
Conduttività termica | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
Tempo di delaminamento (T288) | > 60 | - | Minuti | 288°C | IPC-TM-650 2.4.24.1 |
Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
Assorbimento di umidità | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
Modulo dei giovani | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
Modulo flessibile | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Inchinati. | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
Torsione | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
Forza della buccia di rame dopo lo stress termico | 5.8 | - | Peso/in | 1 oz (35 μm) di foglio | IPC-TM-650 2.4.8 |
Infiammabilità | V-0 | - | - | - | UL 94 |
Gravità specifica | 1.99 | - | g/cm3 | - | ASTM D792 |
Processo senza piombo compatibile | - Sì, sì. | - | - | - |
Resistenza alle temperature: Kappa 438 ha una Tg (temperatura di transizione vetrosa) superiore a 280°C,che consente di resistere ad alte temperature senza compromettere le sue proprietà meccaniche o diventare fragile.Altre proprietà essenziali:
Ritardanza della fiamma: il materiale è classificato V-0 secondo la norma UL 94, che indica le sue proprietà di autoestinguimento e la non propagazione delle fiamme.
Resistenza all'umidità: con un tasso di assorbimento dell'umidità dello 0,07%, Kappa 438 è altamente resistente all'acqua e non è influenzato dall'umidità nell'ambiente del dispositivo.
Resistenza alla delaminazione: il materiale può resistere a temperature elevate per oltre 60 minuti a 288°C senza delaminazione, garantendo la sua durata in condizioni difficili.
Gravità specifica: Kappa 438 ha un valore di gravità specifica di 1,99 g/cm3, indicando la sua densità relativa e la sua capacità di fornire supporto meccanico ai componenti elettronici.
Kappa 438 PCB Capacità:
Conteggio di strati: i PCB Kappa 438 sono disponibili in vari conteggi di strati, tra cui configurazioni a doppio strato, multi-strato e ibrido.
Pesi in rame: i clienti possono scegliere tra pesi in rame di 1 oz (35 μm) o 2 oz (70 μm) per soddisfare le loro specifiche esigenze di progettazione.
Opzioni di spessore: Kappa 438 è disponibile in spessori di 20 millimetri, 30 millimetri, 40 millimetri e 60 millimetri, fornendo flessibilità per diverse applicazioni.
Dimensione massima: la dimensione massima dei PCB Kappa 438 è di 400 mm x 500 mm, il che lo rende adatto a una vasta gamma di dispositivi elettronici.
Colori di maschera di saldatura: I clienti hanno la libertà di scegliere tra una varietà di colori di maschera di saldatura, tra cui verde, nero, blu, giallo, rosso e altro ancora, consentendo la personalizzazione e l'attrazione visiva.
Opzioni di finitura superficiale: i PCB Kappa 438 possono essere finiti con varie finiture superficiali, come oro per immersione, HASL, argento per immersione, stagno per immersione, oro puro, OSP, ENEPIG, rame nudo e altri,soddisfazione di esigenze specifiche di applicazione.
Materiale per PCB: | Substrati ceramici di idrocarburi rinforzati di vetro |
Indicazione: | Kappa 438 |
Costante dielettrica: | 4.38 |
Numero di strati: | PCB a doppio strato, a più strati e ibridi |
Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
Spessore del PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | Oro immersivo, HASL, argento immersivo, stagno immersivo, oro puro, OSP, ENEPIG, rame nudo, ecc. |
Applicazioni dei PCB Kappa 438:
I laminati Kappa 438 sono ampiamente utilizzati in una vasta gamma di applicazioni, tra cui:
Sistemi di comunicazione wireless:
Accesso assistito autorizzato (LAA)
Sistemi di piccole celle e di antenne distribuite (DAS)
Comunicazioni veicolo-veicolo (V2V) e veicolo-infrastruttura (V2I)
Internet delle cose (IoT):
Automazione domestica intelligente
Misuratori e dispositivi di monitoraggio senza fili
Conclusione:
I PCB Rogers Kappa 438 offrono ai progettisti di circuiti wireless una soluzione straordinaria che supera i limiti dei materiali FR-4.I laminati Kappa 438 forniscono un equilibrio ideale tra prezzo e prezzoQuesti laminati sono compatibili con i processi standard epoxi/vetro (FR-4), rendendoli una scelta conveniente per la produzione di circuiti.Che si tratti di sistemi di comunicazione wireless o di applicazioni IoT, i PCB Kappa 438 forniscono soluzioni di alta qualità ed economiche che soddisfano le esigenze del mondo tecnologico di oggi.
