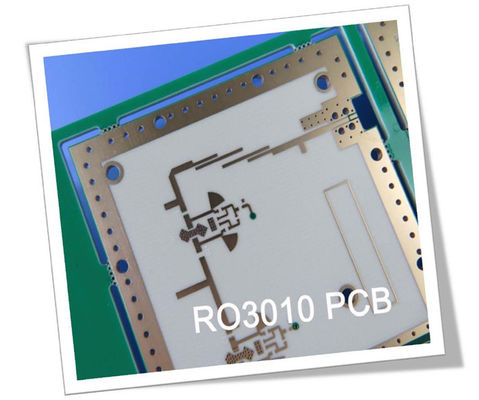

5mil RO3010 Mini PCB rigido 2L Nudo Copper Printed Circuit Board

Introducendo il nostro PCB rigido a due strati, utilizzando come substrato i compositi PTFE ricolmi di ceramica Rogers RO3010.Questo PCB è progettato per fornire elevate prestazioni e affidabilità per una varietà di applicazioniCon una costante dielettrica di 10,2+/- 0,30 a 10 GHz/23°C e un fattore di dissipazione di 0,0022 alla stessa frequenza e temperatura, è garantita una trasmissione precisa del segnale.Il PCB funziona in un intervallo di temperatura compreso tra -40°C e +85°C, che lo rende adatto a diversi ambienti.

Il substrato Rogers RO3010 offre eccellenti proprietà termiche, con un basso coefficiente di espansione termica (CTE) di 13 ppm/°C (asse X), 11 ppm/°C (asse Y) e 16 ppm/°C (asse Z) da -55 a 288°C.Questo materiale fornisce stabilità dimensionale ed è adatto per i disegni di schede a più stratiInoltre, presenta una elevata conduttività termica di 0,95 W/mK, garantendo una dissipazione del calore efficiente.05% e può resistere a temperature superiori a 500°C (Td> 500°C).

Questo PCB a 2 strati presenta uno stackup costituito da uno strato di rame 1 con uno spessore di 35 μm, un substrato Rogers RO3010 da 5 millimetri (0,127 mm) e uno strato di rame 2 con uno spessore di 35 μm.Le dimensioni della tavola sono di 8 mm x 8 mm, fornendo un fattore di forma compatto per varie applicazioni. Supporta una traccia/spazio minima di 7/7 millimetri e una dimensione minima del foro di 0,20 mm. Lo spessore del pannello finito è di 0,2 mm,e gli strati esterni hanno un peso di rame di 1 oz (1Lo spessore del rivestimento è di 20 μm.

Per garantire una produzione di alta qualità, questo PCB aderisce agli standard IPC-Classe 2. Ogni PCB subisce un meticoloso test elettrico al 100% prima della spedizione, garantendo affidabilità e prestazioni.L'opera d'arte fornita è in formato Gerber RS-274-X.

Con un componente e tre pad, tra cui due pad per il buco e un pad SMT superiore, questo PCB è adatto a varie applicazioni come radar automobilistici, antenne GPS,sistemi di telecomunicazione cellulareIl suo prezzo economico del laminato lo rende ideale per i processi di produzione in serie.

Il nostro PCB è disponibile in tutto il mondo e per qualsiasi richiesta tecnica, contattate il nostro team di vendita all'indirizzo sales10@bichengpcb.com.

Scegliete il nostro PCB rigido a due strati basato su Rogers RO3010 per il vostro prossimo progetto e sperimentate le alte prestazioni e l'affidabilità che offre in una vasta gamma di applicazioni.

RO3010 è un materiale laminato ad alta frequenza offerto dalla Rogers Corporation che è ampiamente utilizzato nella fabbricazione di circuiti stampati (PCB).:

Composizione:RO3010 è un materiale composito di PTFE (politetrafluoroetilene) riempito di ceramica, costituito da una matrice di PTFE con riempitivi in ceramica, che ne migliorano le proprietà elettriche e meccaniche.

Conduttività termica:RO3010 ha una conduttività termica di 1,44 W/m/K a 50 °C. Questa elevata conduttività termica consente una dissipazione termica efficiente,ridurre le temperature di funzionamento delle applicazioni ad alta potenza e migliorare l'affidabilità generale.

Assorbimento di umidità:RO3010 ha un basso tasso di assorbimento dell'umidità di circa 0,04%. Questa resistenza all'umidità aiuta a mantenere la stabilità elettrica e meccanica del materiale,prevenzione del deterioramento delle prestazioni in ambienti umidi.

Coefficiente di espansione termica (CTE):RO3010 mostra un CTE di 24 ppm/°C nell'asse X e 24 ppm/°C nell'asse Y. Questi valori rappresentano come il materiale si espande o si contrae con le variazioni di temperatura lungo diversi assi.Il CTE equilibrato aiuta a ridurre al minimo il rischio di stress meccanico e garantisce la stabilità dimensionale nei progetti di PCB.

Resistenza alle fiamme:RO3010 è classificato UL 94V-0 per la resistenza alle fiamme, indicando la sua eccellente resistenza alle fiamme.

RO3010 è comunemente utilizzato in applicazioni ad alta frequenza in cui sono essenziali prestazioni elettriche rigorose, gestione termica e affidabilità.compresi gli amplificatori delle stazioni base, amplificatori di potenza, filtri, accoppiatori e altri circuiti RF/microonde.
