| Evidenziare: | PTFE in ceramica Compositi PCB Blog,25 mil PCB ad alta frequenza,Substrati di PCB ad alta frequenza |
||
|---|---|---|---|

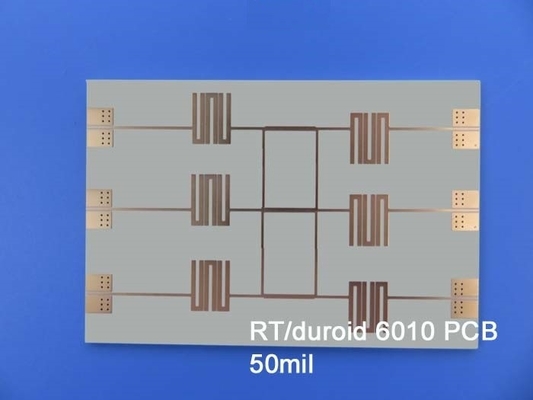

Vi presentiamo il nostro nuovo PCB, realizzato in Rogers RT/duroid 6010.2LM, un substrato ad alte prestazioni, con caratteristiche eccezionali e costruzione affidabile.questo PCB è progettato per soddisfare le richieste di varie applicazioniEsploriamo le caratteristiche chiave e i vantaggi che rendono questo PCB una scelta eccezionale per i progetti elettronici.
Sottostati di PCB: prestazioni e affidabilità senza pari
Il Rogers RT/duroid 6010.2LM è dotato di composti ceramici-PTFE avanzati, che garantiscono prestazioni e affidabilità superiori.questo substrato offre un'elettricità elevataIl basso fattore di dissipazione di 0,0023 a 10 GHz/23°C garantisce una minima perdita di segnale.rendendolo ideale per applicazioni che operano a frequenze X-band o inferiori.
| Costante dielettrica,ε Processo | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Striscia stretta | |
| Costante dielettrica | 10.7 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistenza superficiale | 5 x 106 | Oh, mio Dio. | A | IPC 2.5.17.1 | |
| Proprietà di trazione | ASTM D638 (0,1/min. tasso di deformazione) | ||||
| Modulo di Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Lo stress estremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| La tensione suprema | Da 9 a 15 da 7 a 14 | X Y | % | A | |
| Proprietà di compressione | ASTM D695 (tasso di deformazione 0,05/min) | ||||
| Modulo di Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Lo stress estremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| La tensione suprema | 25 | Z | % | ||
| Modulo flessibile | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Lo stress estremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformazione sotto carico | 0.261.3 | Z Z | % | 24 ore/50°C/7MPa 24 ore/150°C/7MPa | ASTM D261 |
| Assorbimento di umidità | 0.01 | % | D48/50°C 0,050" ((1,27 mm) di spessore | IPC-TM-650 2.6.2.1 | |
| Conduttività termica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coefficiente di espansione termica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densità | 3.1 | g/cm3 | ASTM D792 | ||
| Calore specifico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Peeling di rame | 12.3 (2.1) | pi (N/mm) | dopo il galleggiamento della saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Stabilità termica ed ambientale eccezionale
Con una Td (temperatura di decomposizione) superiore a 500°C secondo i test TGA, il RT/duroide 6010.2LM offre un'eccezionale stabilità termica,garantire un funzionamento affidabile anche in condizioni difficiliIl suo tasso di assorbimento dell'umidità di soli 0,01% garantisce prestazioni elettriche costanti, anche in ambienti umidi.24 ppm/°C (asse Y), e 47 ppm/°C (asse Z) consentono stabilità dimensionale e compatibilità con altri componenti.
Caratteristiche per prestazioni ottimali e versatilità
Il RT/duroid 6010.2LM offre diverse caratteristiche progettate per migliorare le prestazioni e la versatilità.consentire risultati coerenti e affidabiliIl substrato è rivestito con una lamina di rame elettrodepositata standard e trattata inversivamente, garantendo un'eccellente conducibilità e integrità del segnale.Gli affidabili fori di rivestimento nei pannelli a più strati consentono connessioni senza soluzione di continuità e un efficiente trasferimento del segnale.
| Materiale per PCB: | Fabbricazione a partire da materiali di cui all'allegato II |
| Indicatore: | NT1comunicazione |
| Costante dielettrica: | 10.2 ± 0,25 (processo); 10.7 (progettazione) |
| Numero di strati: | 1 strato, 2 strato |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| spessore dielettrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP. |
Dettagli di costruzione precisi per le specifiche
Questa costruzione a 2 strati di PCB rigidi è composta da strati di rame con uno spessore di 35 μm, che riuniscono il nucleo RT/duroide 6010.2LM da 0,635 mm (25 millimetri).Le dimensioni del cartone finito di 34 mm x 18 mm forniscono un fattore di forma compatto, con una tolleranza di +/- 0,15 mm per la produzione precisa. Con una traccia minima / spazio di 14/10 mil e una dimensione minima di foro di 0,25 mm, questo PCB si adatta a disegni di circuiti complessi.Spessore del pannello finito di 0.8 mm, peso di rame dello strato esterno di 1 oz (1,4 mil) e spessore di 20 μm attraverso il rivestimento assicurano una costruzione robusta e prestazioni affidabili.
Specifiche e applicazioni aggiuntive
Questo PCB vanta una finitura superficiale in oro immersivo, una maschera di saldatura blu e una serigrafia bianca, fornendo un aspetto professionale e visivamente accattivante.Con controllo dell'impedenza di 50 ohm su binario/intervallo di 14 mil/10 mil, questo PCB è ottimizzato per applicazioni ad alta frequenza. subisce il 100% di test elettrici prima della spedizione, garantendo i più alti standard di qualità.
Con una disponibilità mondiale, il RT/duroid 6010.2LM si adatta a una vasta gamma di settori e applicazioni.sistemi di prevenzione delle collisioni di aeromobili, o sistemi di allarme radar a terra, questo PCB consente ai vostri progetti prestazioni ed affidabilità eccezionali.
Contatta il nostro team di vendita dedicato all'indirizzo sales10@bichengpcb.com per qualsiasi richiesta tecnica o per esplorare le possibilità del RT/duroid 6010.2LM nelle tue applicazioni.Prova la potenza dei PCB ad alte prestazioni con Rogers RT/duroid 6010.2LM e portate i vostri progetti a nuovi livelli di successo.
