| Materiale: | TLX-7 | Spessore: | 20 mil |
|---|---|---|---|
| Finitura superficiale: | Argento ad immersione | Peso di rame: | 1 oz |
| Evidenziare: | 20 milligrammi di PCB a due strati TLX-7 RF,TLX-7 RF PCB,20 millimetro di immersione in argento TLX-7 RF PCB |
||
Vi presentiamo il nostro nuovo PCB costruito su TLX-7, un materiale laminato in fibra di vetro PTFE di alta qualità progettato per eccellere in un'ampia gamma di applicazioni RF.Offre versatilità con la sua vasta gamma di spessori disponibili e rivestimento in rame, TLX-7 è particolarmente adatto per progetti a microonde a basso numero di strati.che lo rende una scelta eccellente per varie applicazioni.
Principali vantaggi:
Valori PIM eccellenti nei PCB (misurati sotto -160 dBc*)
Proprietà meccaniche e termiche eccezionali
Dk (costante dielettrica) bassa e stabile
Stabilità dimensionale
Basso assorbimento di umidità
DK strettamente controllato
Basso DF (fattore di dissipazione)
Classificazione UL 94 V0 per resistenza all'infiammabilità superiore
Specificamente progettati per microonde a basso numero di strati
Proprietà principali:
Proprietà elettriche:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Sgombero (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Sgombero (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Sgombero (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Spessore dielettrico disponibile da 0,13 mm a 0,76 mm
Resistenza alla buccia di 12 libbre/in
Assorbimento di umidità: 0,02% (IPC-650 2.6.2.1)
| Tipo | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
Conduttività termica: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (coefficiente di espansione termica, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Indice di infiammabilità: V-0 (UL-94)

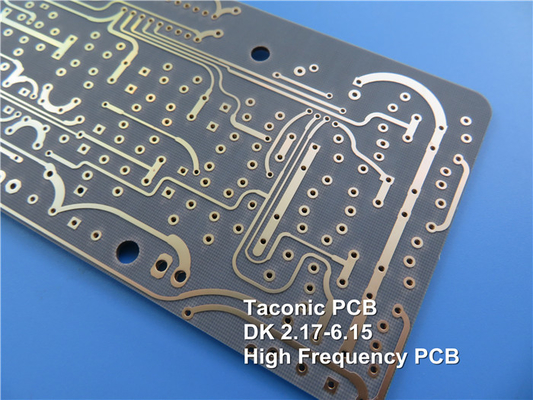

Questo PCB costruito con TLX-7 segue un design rigido a 2 strati, con strati di rame con uno spessore di 35 μm su entrambi i lati e un nucleo Taconic TLX-7 con uno spessore di 0,508 mm (20 mil).Le dimensioni della tavola sono misurate con precisione a 91 mm x 75 mmIl taglio è compreso in una massa di 0,6 mm, con una tolleranza di +/- 0,15 mm. La traccia/spazio minima è di 4/5 mil, e la dimensione minima del foro è di 0,3 mm. Lo spessore della tavola finita è di 0,6 mm, con un peso di rame dello strato esterno di 1 oz (1,4 mil).Spessore del rivestimento via 20 μm, e la finitura superficiale è d'argento immersivo.Ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire la sua qualità e funzionalità.
I PCB TLX-7 sono stati progettati per soddisfare gli standard di qualità IPC-Class-2. Sono disponibili in tutto il mondo, rendendoli accessibili per vari progetti e applicazioni.I PCB TLX-7 trovano applicazioni nei sistemi radar, comunicazioni mobili, apparecchiature di prova a microonde, dispositivi di trasmissione a microonde e componenti quali accoppiatori, splitter, combinatori, amplificatori e antenne.
Un'esperienza senza precedenti affidabilità, prestazioni eccezionali e integrazione senza soluzione di continuità con i PCB TLX-7, la scelta perfetta per le applicazioni RF.
