| Materiale: | Rogers Core Kappa 438 | Dimensione del PCB: | 76.18 mm x 26.4 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | ENEPIG |
| Numero di strati: | 2-layer | Spessore del PCB: | 0,8 millimetri |
| Evidenziare: | Enepig PCB Board,30 mil PCB Board |
||

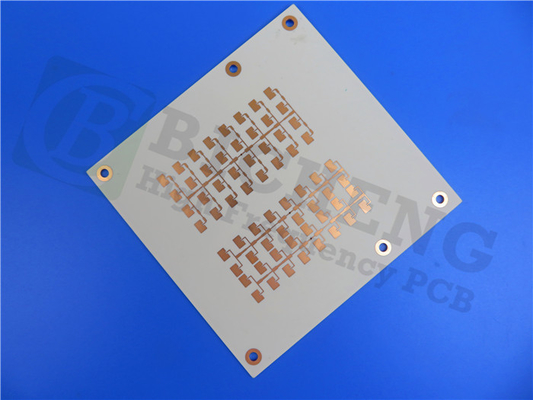

Introducendo il Kappa 438 PCB, una scheda di circuito laminato all'avanguardia che combina prestazioni eccezionali ad alta frequenza con la comodità dei processi standard epoxi/vetro (FR-4).Ingegnerizzato con un sistema ceramico ad idrocarburi rinforzato in vetro, il Kappa 438 offre un'integrità del segnale superiore, basse perdite e proprietà ignifughe, rendendolo la scelta ideale per una vasta gamma di applicazioni.Esploriamo le notevoli caratteristiche e i vantaggi che distinguono il PCB Kappa 438 dalla concorrenza.
Questo PCB Kappa 438 vanta una serie di caratteristiche eccezionali che garantiscono prestazioni e affidabilità eccezionali in applicazioni impegnative.
1Piattaforma termostatica a idrocarburi rinforzata in vetro:
Il PCB Kappa 438 è costruito su una robusta piattaforma termoimposta di idrocarburi rinforzati in vetro, fornendo una solida base per circuiti affidabili.
2Costante dielettrica su misura (Dk):
Con una Dk su misura di 4.38, il Kappa 438 si allinea perfettamente con gli standard del settore FR-4, rendendo facile la conversione di progetti FR-4 esistenti che richiedono prestazioni elettriche migliorate.
3. Tolleranza di Dk e spessore:
Il Kappa 438 offre tolleranze di Dk e spessore più strette rispetto al FR-4, garantendo prestazioni di circuito coerenti e consentendo un'esecuzione di progettazione precisa.
| Immobili | Valore tipico Kappa 438 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica | 4.38 | Z | - | 2.5 GHz | Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione abbronzatura, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica e | - 21 anni. | - | ppm/°C | 10 GHz (-50 a 150°C) | Modificato IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Resistenza superficiale | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Forza elettrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistenza alla trazione | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Forza flessibile | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Stabilità dimensionale | - 0,48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Coefficiente di espansione termica | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conduttività termica | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| Tempo di delaminamento (T288) | > 60 | - | Minuti | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Assorbimento di umidità | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Modulo dei giovani | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Modulo flessibile | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Inchinati. | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| Torsione | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| Forza della buccia di rame dopo lo stress termico | 5.8 | - | Peso/in | 1 oz (35 μm) di foglio | IPC-TM-650 2.4.8 |
| Infiammabilità | V-0 | - | - | - | UL 94 |
| Gravità specifica | 1.99 | - | g/cm3 | - | ASTM D792 |
| Processo senza piombo compatibile | - Sì, sì. | - | - | - |
4CTE basso asse Z e Tg elevato:
avente un coefficiente di espansione termica (CTE) basso sull'asse Z di 42 ppm/°C e una temperatura di transizione vetrosa (Tg) elevata di > 280°C TMA,il PCB Kappa 438 garantisce stabilità e affidabilità anche in ambienti a temperatura elevata.
5. Coefficiente termico di Dk:
Il Kappa 438 presenta un coefficiente termico di Dk di -21 ppm/°C in un intervallo di temperatura da -50°C a 150°C, fornendo un'eccellente stabilità e riducendo al minimo la distorsione del segnale.
6. UL 94-V0 Ritardanza della fiamma:
Rispettando i requisiti UL 94-V0, il Kappa 438 garantisce maggiore sicurezza e tranquillità.
| Materiale per PCB: | Ceramica ad idrocarburi rinforzata di vetro |
| Indicazione: | Kappa 438 |
| Costante dielettrica: | 4.38 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, OSP ecc. |
Benefici ineguagliabili dell'integrazione senza sforzo:
Il Kappa 438 PCB offre una serie di vantaggi che lo rendono una scelta eccezionale per le vostre esigenze di circuiti.
1Compatibilità con i processi FR-4:
Progettato per facilitare la produzione e l'assemblaggio dei PCB, il Kappa 438 si integra perfettamente nei flussi di lavoro FR-4 esistenti, semplificando il processo di adozione.
2- Miglioramento delle prestazioni elettriche:
Con il suo Dk su misura, il Kappa 438 consente una conversione agevole dei disegni FR-4 esistenti, offrendo migliori prestazioni elettriche senza compromettere la comodità.
3- Prestazioni di circuito costanti:
Contate sul Kappa 438 per fornire prestazioni di circuito costanti e affidabili, garantendo che i vostri progetti soddisfino i più alti standard.
4. Flessibilità e affidabilità del progetto:
Il Kappa 438 consente una maggiore flessibilità di progettazione e affidabilità dei fori, consentendo di creare circuiti innovativi e robusti.
5Compatibilità dell'assemblaggio automatico:
Il Kappa 438 è pienamente compatibile con i processi di assemblaggio automatizzati, semplificando la produzione e riducendo i costi.
Dettagli della costruzione:
Questo PCB Kappa 438 presenta una costruzione rigida a due strati, ottimizzata per prestazioni e facilità d'uso.
- Dimensioni del pannello: 76,18 mm x 26,4 mm, consentendo applicazioni versatili
- Traccia minima/spazio: 5/5 mils, consentendo una progettazione di circuiti complessa
- Dimensione minima del foro: 0,30 mm, per facilitare l'integrazione senza soluzione di continuità dei componenti
- spessore del cartone finito: 0,8 mm, per un equilibrio tra compattezza e durata
- Peso di Cu finito: 1,4 ml di strati esterni, garantendo una conducibilità ottimale
- attraverso spessore di rivestimento: 20 μm, garantendo connessioni elettriche affidabili
- Finitura superficiale: ENEPIG, che offre una resistenza alla corrosione e una solderabilità superiori
No, per un aspetto pulito e minimalista
No, mantenendo un aspetto elegante e professionale
- Top Solder Mask: No, offrendo flessibilità nella progettazione e nella personalizzazione
- Maschera di saldatura inferiore: No, garantendo un design snello ed efficiente
- Test elettrico al 100%: ogni scheda viene sottoposta a test rigorosi per garantire una funzionalità impeccabile prima della spedizione.
Esperienza Disponibilità mondiale:
Il PCB Kappa 438 è disponibile in tutto il mondo, permettendo agli ingegneri e ai progettisti di tutti gli angoli del globo di accedere alle sue notevoli capacità e sbloccare nuove possibilità nei loro progetti.
Che si stia lavorando su sistemi Wi-Fi di livello operatore, reti cellulari di piccole dimensioni, comunicazione veicolo-veicolo o applicazioni IoT, il Kappa 438 PCB consente di ottenere risultati eccezionali.Aggiorna i tuoi progetti oggi e prova l'integrazione senza soluzione di continuità, prestazioni eccezionali e affidabilità che offre il Kappa 438 PCB.
