5ml RF-35A2 doppio lato PCB immersione argento senza maschera di saldatura

5ml RF-35A2 doppio lato PCB immersione argento senza maschera di saldatura

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
RF-35A2
Dimensione del PCB:
760,04 mm x 33,18 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml) di strati esterni
Finitura superficiale:
Argento ad immersione
Numero di strati:
2-layer
Spessore del PCB:
0,25 millimetri
Evidenziare:

Argento per immersione in PCB a doppio lato

,

5ml RF-35A2 PCB

,

Nessuna maschera di saldatura PCB immersione argento

Descrizione del prodotto

L'introduzione del nuovo PCB basato sul substrato RF-35A2. RF-35A2 è un materiale PCB all'avanguardia progettato per offrire prestazioni eccezionali in applicazioni ad alta frequenza.Con un contenuto di fibra di vetro molto basso e una costante dielettrica omogenea, RF-35A2 raggiunge proprietà di perdita di inserimento senza pari e trasferimento di potenza ottimale, rendendolo la scelta migliore per amplificatori di potenza, filtri/accoppiatori, circuiti digitali ad alta velocità, componenti passivi,e antenne wireless.



RF-35A2 si distingue per il suo substrato amplificatore di potenza a perdita ultra bassa, fornendo una piattaforma ideale per amplificatori di potenza con minimo degrado del segnale e massima efficienza.La sua costante dielettrica (Dk) di 3.5 a 10 GHz garantisce una propagazione del segnale costante e riduce al minimo le variazioni di impedenza, grazie alla sua omogeneità Dk in tutto il laminato.



Con un fattore di dissipazione di 0,0015 a 10 GHz e 23 °C, il RF-35A2 è un altro dispositivo di radiofrequenza con un fattore di dissipazione molto basso.RF-35A2 consente il massimo trasferimento di potenza riducendo al minimo la generazione di caloreQuesta caratteristica consente un'amplificazione di potenza efficiente senza sacrificare le prestazioni.



Materiale per PCB: Fibra di vetro ceramica PTFE
Indicazione: RF-35A2
Costante dielettrica: 3.15
Fattore di dissipazione 0.0015
Numero di strati: PCB a doppio strato, a più strati e ibridi
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm)
Spessore del laminato: 10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale: rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc.



RF-35A2 presenta bassi coefficienti di espansione termica (CTE) con valori x e y di 10 ppm/°C e 13 ppm/°C, rispettivamente.Questi bassi valori di CTE contribuiscono alla stabilità dimensionale e all'affidabilità del materiale, che lo rende una scelta eccellente per il montaggio in superficie di portatori di chip.

Prodotto utilizzando un processo proprietario in più passaggi, RF-35A2 garantisce un'eccellente adesione alla buccia di rame.Questa adesione superiore migliora l'affidabilità e la durata dei collegamenti tra gli strati di rame e il substrato, fornendo una solida base per la progettazione del PCB.



Oltre alle sue eccezionali proprietà elettriche, RF-35A2 offre diversi vantaggi: la sua tolleranza Dk di ± 0,05 garantisce prestazioni costanti nei lotti di produzione,mentre ottima resistenza alla buccia (1 oz)Con un basso assorbimento di umidità dello 0,03%, RF-35A2 mantiene la stabilità e l'affidabilità in vari ambienti.Il materiale facilita anche la perforazione, semplificando il processo di fabbricazione dei PCB.



Immobili Metodo di prova Unità Valore Unità Valore
Dk @ 10 GHz IPC-650 2.5.5.5.1 (modificato)   3.5   3.5
Df @ 10 GHz IPC-650 2.5.5.5.1 (modificato)   0.0015   0.0015
Assorbimento di umidità IPC-650 2.6.2.1 % 0.03 % 0.03
Rottura dielettrica IPC-650 2.5.6/ASTM D 149 kV 59 kV 59
Forza dielettrica ASTM D 149 V/mil 1000 V/mm 39,370
Resistenza al volume IPC-650 2.5.17.1 Sec. 5.2.1 (condizione di umidità) Mohm/cm 10^9 Mohm/cm 10^9
Resistenza superficiale IPC-650 2.5.17.1 Sec. 5.2.1 (condizione di umidità) Oh, mio Dio. 10^8 Oh, mio Dio. 10^8
Resistenza all'arco IPC-650 2.5.1 Secondi 242 Secondi 242
Forza flessibile (MD) IPC-650 2.4.4 kpsi 24 N/mm2 165
Forza flessibile (CD) IPC-650 2.4.4 kpsi 15 N/mm2 103
Resistenza alla trazione (MD) ASTM D 3039 psi 16,800 N/mm2 116
Resistenza alla trazione (CD) ASTM D 3039 psi 11,000 N/mm2 75.8
Modulo dei giovani (MD) ASTM D 3039 psi 106 N/mm2 8,343
Young's Modulus (CD) ASTM D 3039 psi 106 N/mm2 7,171
Rapporto di Poisson (MD) ASTM D 3039   0.14   0.14
Rapporto di Poisson (CD) ASTM D 3039   0.1   0.1
Deformazione alla rottura (MD) ASTM D 3039 % 1.6 % 1.6
Tensione al rompimento (CD) ASTM D 3039 % 1.4 % 1.4
Modulo di compressione (asse Z) ASTM D 695 (23°C) kpsi 385 N/mm2 2,650
Resistenza alla buccia (1 oz. VLP) IPC-650 2.4.8 (Stresso termico) Peso/in 12 N/mm 2.1
Resistenza alla buccia (1 oz. VLP) IPC-650 2.4.8.3 (150°C) (temperatura elevata) Peso/in 14 N/mm 2.5
Resistenza alla buccia (1 oz. VLP) IPC-650 2.4.8 sec. 5.2.3 (Proc. sostanze chimiche) Peso/in 11 N/mm 2
Densità (gravità specifica)   gm/cm3 2.28 gm/cm3 2.28
Calore specifico ASTM E 1269 (DSC) (100°C) J/g/K 0.99 J/g/K 0.99
Conduttività termica ASTM F 433 W/M*K 0.29 W/M*K 0.29
Td IPC-650 2.4.24.6 2% di perdita di peso °C 528 °C 528
Td IPC-650 2.4.24.6 5% perdita di peso °C 547 °C 547
CTE (x) IPC-650 2.4.41 (> RT - 125°C) ppm/°C 10 ppm/°C 10
CTE (y) IPC-650 2.4.41 (> RT - 125°C) ppm/°C 13 ppm/°C 13
CTE (z) IPC-650 2.4.41 (> RT - 125°C) ppm/°C 108 ppm/°C 108

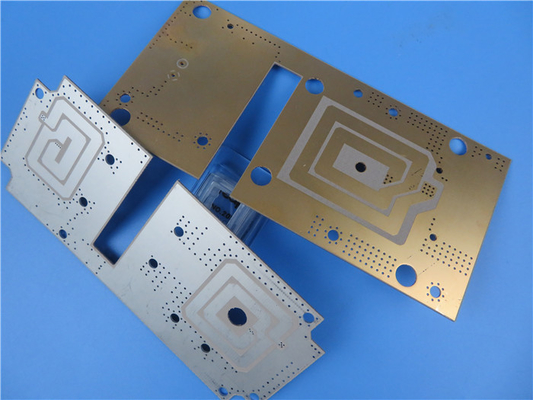

5ml RF-35A2 doppio lato PCB immersione argento senza maschera di saldatura 0



Questo PCB rigido a due strati costruito con RF-35A2 presenta uno strato di rame di spessore di 35 μm (1 oz) per una conducibilità ottimale.fornendo le proprietà elettriche desiderateLe dimensioni della scheda sono di 76,04 mm x 33,18 mm (1 PCS) con una tolleranza di +/- 0,15 mm, garantendo dimensioni precise per le vostre esigenze specifiche.Il PCB è sottoposto a 100% di test elettrici prima della spedizione, garantendo la sua affidabilità e il rispetto delle norme di qualità.



Con 23 componenti e un totale di 56 pad, tra cui 45 pad attraverso il buco e 11 pad SMT superiori, questo PCB offre versatilità per varie applicazioni.fornire flessibilità nelle connessioni del circuito. Il circuito integrato è compatibile con i file di grafica Gerber RS-274-X e prodotto in conformità con lo standard di qualità IPC-Class-2, garantendo affidabilità e prestazioni costanti.



I PCB RF-35A2 sono disponibili per l'acquisto in tutto il mondo, consentendo agli ingegneri e ai produttori di tutte le regioni di beneficiare della loro eccezionale qualità.Sbloccare il potenziale di RF-35A2 nelle applicazioni ad alta frequenza, quali amplificatori di potenza, filtri/accoppiatori, circuiti digitali ad alta velocità, componenti passivi e antenne wireless.
