Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | RF-60TC | Dimensione del PCB: | 54.19 mm x 34.47 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Oro per immersione |
| Numero di strati: | 2-layer | Spessore del PCB: | 0.3 mm |
| Evidenziare: | 1OZ Tavola di circuito stampato in oro a immersione,RF-60TC Immersion Gold Printed Circuit Board,5 mil Immersion Gold Printed Circuit Board |
||

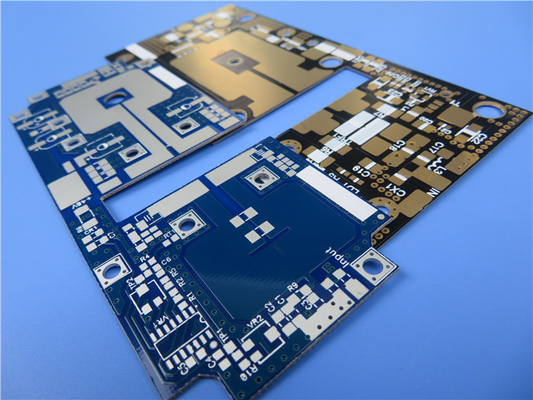

Introduzione del PCB avanzato ad alta frequenza per applicazioni di potenza e antenne - RF-60TC PCB.RF-60TC è un materiale ad alta frequenza all'avanguardia progettato per soddisfare le esigenze di applicazioni RF e microonde ad alta potenzaQuesto laminato PTFE termicamente conduttivo, riempito di ceramica e rinforzato di vetro offre prestazioni eccezionali per applicazioni che richiedono temperature di funzionamento più basse, guadagni migliorati,e efficienza nelle antenne miniaturizzateLa RF-60TC stabilisce un nuovo standard nel mercato dei 6,15 DK, fornendo un'eccellente dissipazione di calore dielettrico e perdite dielettriche notevolmente basse.
Caratteristiche principali dell'RF-60TC:
1. Compositi ceramici PTFE rinforzati di vetro:
RF-60TC incorpora composti ceramici PTFE avanzati rinforzati con vetro, garantendo prestazioni e affidabilità superiori in applicazioni ad alta potenza.
2Costante dielettrica di precisione (Dk) di 6,15 a 10 GHz:
Con una Dk stabile di 6,15 a 10 GHz, RF-60TC garantisce prestazioni elettriche costanti su una vasta gamma di frequenze, consentendo una propagazione accurata del segnale.
3. Basso fattore di dissipazione:
RF-60TC vanta un basso fattore di dissipazione di 0,002 a 10 GHz e 23 ° C, consentendo un trasferimento efficiente di potenza riducendo al minimo le perdite di energia.
4. Coefficiente termico di Dk:
Il materiale presenta un coefficiente termico di Dk di -3,58 ppm/°C in un intervallo di temperatura compreso tra -50°C e 150°C, garantendo caratteristiche elettriche stabili anche in condizioni termiche variabili.
5Eccellente conduttività termica:
RF-60TC offre alti valori di conduttività termica, fornendo un trasferimento di calore migliorato e consentendo un margine di progettazione aggiuntivo.Aiuta a prolungare la vita dei componenti attivi e migliora l'affidabilità a lungo termineI valori di conduttività termica sono 0,9 W/M*K (non coperto), 1,0 W/M*K (0,5 oz di rame) e 1,05 W/M*K (1 oz di rame).
6. Basso assorbimento di umidità:
Con un tasso di assorbimento dell'umidità di solo lo 0,03%, RF-60TC mantiene le sue proprietà elettriche e meccaniche, garantendo prestazioni costanti nel tempo.
7Stabilità dimensionale e CTE:
RF-60TC presenta bassi coefficienti di espansione termica (CTE) con valori dell'asse X e dell'asse Y di 9,9 ppm/°C e un valore dell'asse Z di 40 ppm/°C.Questa eccellente stabilità dimensionale consente la costruzione di PCB multilivello ad alto numero di strati con un'affidabilità migliorata del rivestimento attraverso il foro.
| Valori tipici RF-60TC | |||||
| Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - Tre. Tre.581 | ppm/°C | - Tre. Tre.581 | |
| Rottura dielettrica | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Forza dielettrica | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Resistenza all'arco | IPC-650 2.5.1 | Secondi | > 180 | Secondi | > 180 |
| Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Forza flessibile (MD) | IPC-650 2.4.4 | psi | 10,000 | N/mm2 | 69 |
| Forza flessibile (CD) | IPC-650 2.4.4 | psi | 9,000 | N/mm2 | 62 |
| Resistenza alla trazione (MD) | IPC-650 2.4.19 | psi | 9,000 | N/mm2 | 62 |
| Resistenza alla trazione (CD) | IPC-650 2.4.19 | psi | 7,000 | N/mm2 | 48 |
| Modulo dei giovani (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Rapporto di Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| Resistenza al peeling (1 oz. ED) | IPC-650 2.4.8 | Peso/in | 8 | N/mm | 1.43 |
| Conduttività termica (non coperta) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| Conduttività termica (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Conduttività termica (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Stabilità dimensionale (MD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 0.01 | mm/M | 0.01 |
| Stabilità dimensionale (CD) | IPC-650 2.4.39 Sezione 5.4 (Dopo cottura) | mil/in | 0.69 | mm/M | 0.69 |
| Stabilità dimensionale (MD) | IPC-650 2.4.39 Sec. 5.5 (Stress termico) | mil/in | 0.06 | mm/M | 0.06 |
| Stabilità dimensionale (CD) | IPC-650 2.4.39 Sec. 5.5 (Stress termico) | mil/in | 0.8 | mm/M | 0.8 |
| Resistenza superficiale | IPC-650 2.5.17.1 (dopo umidità) | Oh, mio Dio. | 1.0 x 108 | Oh, mio Dio. | 1.0 x 108 |
| Resistenza al volume | IPC-650 2.5.17.1 (dopo umidità) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (asse X, Y) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (asse Z) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Densità (gravità specifica) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Calore specifico | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% di perdita di peso) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% di perdita di peso) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Indice di infiammabilità | UL 94 | V-0 | V-0 | ||
Vantaggi di RF-60TC:
- Tangente di perdita migliorata per una migliore integrità del segnale.
- Alta conduttività termica per un'efficiente dissipazione del calore.
- Stabilità dimensionale migliorata per prestazioni affidabili.
- CTE basso dell'asse Z di 40 ppm/°C per ridurre lo stress sui componenti.
- Ottima adesione al metallo per collegamenti sicuri.
- Dk stabile su frequenza e temperatura per prestazioni costanti.
- Basso assorbimento dell'umidità per un'affidabilità a lungo termine.
Dettagli di costruzione del PCB:
Il substrato RF-60TC ha uno spessore di 0,127 mm (5 mils), fornendo le proprietà elettriche desiderate.Le dimensioni della tavola sono 54.19 mm x 34.47 mm (1 PCS) con una tolleranza di +/- 0.15 mm, garantendo dimensioni precise per le vostre esigenze specifiche.garantire la sua affidabilità e il rispetto delle norme di qualità.
| Materiale per PCB: | Fibra di vetro riempita di ceramica a base di PTFE |
| Indicazione: | RF-60TC |
| Costante dielettrica: | 6.15 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del PCB: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Statistiche sui PCB:
Questo PCB RF è composto da 14 componenti e un totale di 32 pad, tra cui 21 pad per il buco e 11 pad SMT superiori.
Arti e norme di qualità:
I PCB RF-60TC sono compatibili con i file di grafica Gerber RS-274-X e sono fabbricati per soddisfare lo standard di qualità IPC-Class-2, garantendo affidabilità e prestazioni costanti.Sono disponibili in tutto il mondo, permettendo agli ingegneri e ai costruttori di tutte le regioni di beneficiare della loro eccezionale qualità.
Applicazioni tipiche di RF-60TC:
Prova le eccezionali prestazioni e l'affidabilità di RF-60TC nei tuoi amplificatori ad alta potenza, antenne miniaturizzate, dispositivi GPS, filtri, accoppiatori, divisori e satelliti.Ordina PCB RF-60TC oggi e porta i tuoi progetti a nuovi livelli di efficienza e prestazioni.
