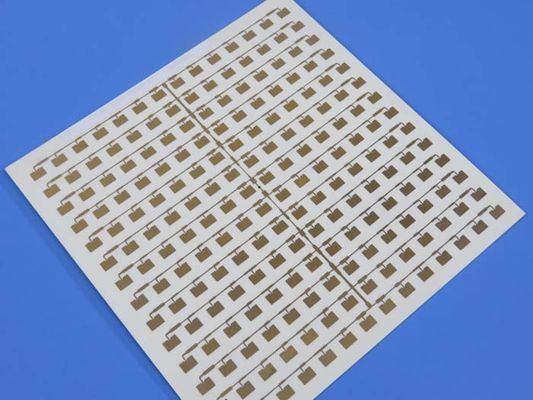

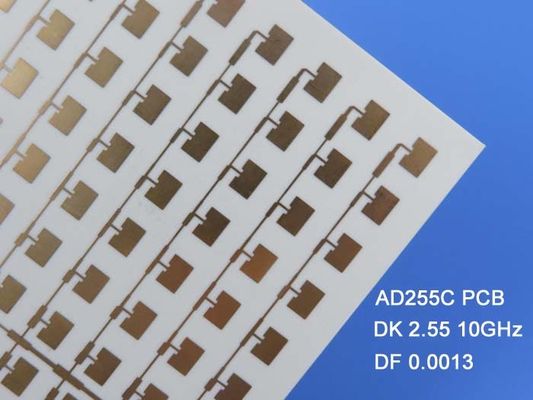

20mil AD255C Antenna PCB 2 strati Immesione Argento Circuiti stampati

20mil AD255C Antenna PCB 2 strati Immesione Argento Circuiti stampati

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
AD255C
Dimensione del PCB:
320,91 mm x 40,41 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml) di strati esterni
Finitura superficiale:
Argento di immissione
Numero di strati:
2-layer
Spessore del PCB:
20 mil
Evidenziare:

AD255C PCB di antenna

,

20 mil AD255C PCB di antenna

,

AD255C Tavole di circuito stampato in argento a immissione

Descrizione del prodotto

Presentazione di un PCB antenna appena spedito basato su AD255C.Il PCB dell'antenna AD255C è un prodotto eccezionale progettato per offrire prestazioni e affidabilità eccezionali per un'ampia gamma di applicazioni a microonde e RF nelle infrastrutture di telecomunicazione.Con le sue funzionalità avanzate e il design innovativo, questo PCB rappresenta un punto di svolta nel mondo dei laminati per antenne.



Dotato di materiali a base di PTFE rinforzati con vetro, l'AD255C fornisce costante dielettrica controllata, prestazioni a bassa perdita e notevoli prestazioni di intermodulazione passiva (PIM).Il rinforzo in vetro intrecciato garantisce un'eccellente lavorabilità del circuito e consente la fabbricazione di circuiti stampati ad alto rendimento, garantendo qualità ed efficienza ottimali.



Caratteristiche principali:
- Composito riempito con ceramica e PTFE a bassissime perdite per prestazioni superiori
- Costante dielettrica di 2,55 con tolleranza stretta a 10 GHz/23°C, garantendo un funzionamento preciso
- Tangente di perdita di 0,0013 a 10 GHz e frequenze della stazione base a 10 GHz/23°C, riducendo al minimo la perdita di segnale
- Temperatura di decomposizione (Td) superiore a 500°C, garantendo durata in condizioni estreme
- Rame a basso profilo per una migliore efficienza del circuito
- Assorbimento di umidità di solo lo 0,03%, mantenendo stabilità e affidabilità
- Coefficiente di espansione termica (CTE) sull'asse X di 34 ppm/°C, sull'asse Y di 26 ppm/°C e sull'asse Z di 196 ppm/°C, riducendo al minimo lo stress e garantendo prestazioni affidabili



Benefici:
1. Perdita di inserzione inferiore: il PCB dell'antenna AD255C offre una perdita di inserzione significativamente inferiore rispetto ai substrati PCB tradizionali, garantendo un'efficiente trasmissione e ricezione del segnale.



2. PIM basso per applicazioni con antenna: con prestazioni PIM eccezionali, questo PCB riduce al minimo le interferenze e fornisce una comunicazione chiara e affidabile.


3. Stabilità di fase: l'eccellente coefficiente termico del rapporto di espansione (TCEr) garantisce la stabilità di fase, consentendo prestazioni costanti in un ampio intervallo di temperature.


4. Compatibilità: il PCB dell'antenna AD255C è compatibile con l'elaborazione PCB standard basata su PTFE, facilitandone l'integrazione nei sistemi esistenti.



Proprietà elettriche AD255C Unità Condizioni di prova Metodo di prova
PIM (30mil/60mil) -159/-163 dBc Toni riflessi da 43 dBm a 1900 MHz, S1/S1 Rogers interno 50 ohm
Costante dielettrica (processo) 2,55 - 23°C al 50% di umidità relativa 10GHz IPCTM-650 2.5.5.5
(IPCTM-650 2.5.5.3)
Costante dielettrica (progettazione) 2,60 - C-24/23/50 10GHz Lunghezza di fase differenziale della microstriscia
Fattore di dissipazione (processo) 0,0013 - 23°C al 50% di umidità relativa 10GHz IPCTM-650 2.5.5.5
Coefficiente termico della costante dielettrica -110 ppm/ºC Da 0°C a 100°C 10GHz IPCTM-650 2.5.5.5
Resistività del volume 7,4×108 Mohm-cm C-96/35/90 - IPCTM-650 2.5.17.1
Resistività superficiale 3,6×107 Mohm C-96/35/90 - IPCTM-650 2.5.17.1
Rigidità elettrica (rigidità dielettrica) 911 V/mil - - IPCTM-650 2.5.6.2
Rottura dielettrica >40 kV D-48/50 Direzione X/Y IPCTM-650 2.5.6
Proprietà termali
Temperatura di decomposizione (TD) >500 C 2 ore a 105˚C Perdita di peso del 5%. IPCTM-650 2.3.40
Coefficiente di dilatazione termica - x 34 ppm/˚C - Da -55˚C a 288˚C IPCTM-650 2.4.41
Coefficiente di dilatazione termica - y 26 ppm/˚C - Da -55˚C a 288˚C IPCTM-650 2.4.41
Coefficiente di dilatazione termica - z 196 ppm/˚C - Da -55˚C a 288˚C IPCTM-650 2.4.41
Conduttività termica 0,35 W/mK - direzione z ASTM D5470
È tempo di delaminazione >60 minuti come ricevuto 288˚C IPCTM-650 2.4.24.1
Proprietà meccaniche
Resistenza alla pelatura del rame dopo stress termico 2.4
(13.6)
N/mm (libbre/pollici) 10 secondi @288˚C Lamina da 35 μm IPCTM-650 2.4.8
Resistenza alla flessione (MD/CMD) 8,8/6,4 (60,7/44,1) MPa (ksi) 25°C ± 3°C - ASTM D790
Resistenza alla trazione (MD/CMD) 8,1/6,6 (55,8/45,5) MPa (ksi) 23°C/50% UR - ASTM D3039/D3039-14
Modulo di flessibilità (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) 25°C ± 3°C - Metodo di prova IPC-TM-650 2.4.4
Stabilità dimensionale (MD/CMD) 0,03/0,07 mil/pollice dopo incidere + cuocere - IPC-TM-650 2.4.39a
Proprietà fisiche
Infiammabilità V-0 - - - UL-94
Assorbimento dell'umidità 0,03 % E1/105+D48/50 - IPCTM-650 2.6.2.1
Densità 2.28 g/cm3 C-24/23/50 - ASTM D792
Capacità termica specifica 0,813 J/g°K 2 ore a 105°C - ASTM E2716



Impilamento PCB:
Questo PCB presenta una struttura rigida a 2 strati con uno spessore dello strato di rame di 35 μm.Il laminato AD255C, con uno spessore di 0,508 mm (20mil), fornisce il substrato ideale per prestazioni ottimali.Il secondo strato di rame, anch'esso di 35 μm di spessore, completa lo stackup, garantendo durata e stabilità.



Dettagli costruttivi del PCB:
- Dimensioni scheda: questa PCB dell'antenna misura 32,91 mm x 40,41 mm, fornendo una soluzione compatta ma potente per varie applicazioni.
- Traccia/spazio minimo: con una traccia/spazio minimo di 4/4 mil, questo PCB consente un instradamento preciso e un uso efficiente dello spazio.
- Dimensione minima del foro: AD255C supporta una dimensione minima del foro di 0,25 mm, consentendo un'integrazione versatile dei componenti.
- Spessore del pannello finito: lo spessore del pannello finito è di 0,6 mm, fornendo una soluzione compatta e leggera.
- Peso Cu finito: gli strati esterni di questo PCB presentano un peso di rame di 1 oz (1,4 mil), garantendo una robusta conduttività.
- Spessore della placcatura: i via sono placcati con uno spessore di 20 μm, facilitando una trasmissione affidabile del segnale.
- Finitura superficiale: il PCB dell'antenna AD255C è dotato di una finitura superficiale in argento ad immersione, che garantisce un'eccellente conduttività e resistenza alla corrosione.
- Serigrafia superiore: la serigrafia superiore è presentata in bianco, fornendo etichettatura e identificazione chiare.
- Serigrafia inferiore: non è inclusa alcuna serigrafia inferiore, semplificando il design e massimizzando l'efficienza.
- Maschera di saldatura superiore: la maschera di saldatura superiore è verde e fornisce isolamento elettrico e protegge le tracce di rame.
- Maschera di saldatura inferiore: non viene applicata alcuna maschera di saldatura inferiore, consentendo una facile saldatura e rilavorazione.
- Test elettrico al 100%: ogni PCB viene sottoposto a un rigoroso test elettrico al 100% prima della spedizione, garantendo qualità e affidabilità.



Materiale PCB: Compositi rinforzati con vetro a base di PTFE
Designazione: AD255C
Costante dielettrica: 2,55 (10GHz)
Fattore di dissipazione 0,0013 (10GHz)
Conteggio degli strati: PCB a doppia faccia, PCB multistrato, PCB ibrido
Peso del rame: 0,5 once (17 µm), 1 oncia (35 µm), 2 once (70 µm)
Spessore dielettrico: 20mil (0,508 mm), 30mil (0,762 mm), 40mil (1,016 mm), 60mil (1,524 mm), 125mil (3,175 mm)
Dimensioni del circuito stampato: ≤400mmX500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, argento per immersione, stagno per immersione, OSP, placcato in oro puro ecc.

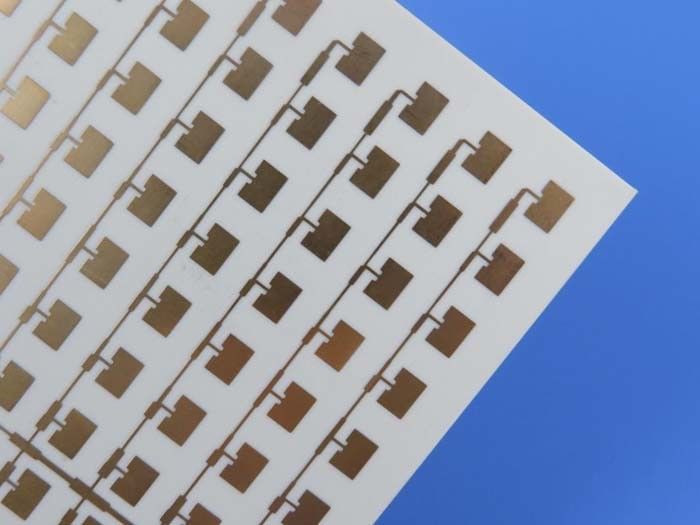

20mil AD255C Antenna PCB 2 strati Immesione Argento Circuiti stampati 0



Statistiche PCB:
Questo PCB per antenna presenta un design compatto con 15 componenti, 29 pad totali, 17 pad a foro passante e 12 pad SMT superiori.Inoltre, include 21 via e supporta 2 net, offrendo opzioni di connettività versatili.



Standard accettati e disponibilità:
Il PCB dell'antenna AD255C è conforme allo standard IPC-Class-2, garantendo il rispetto delle linee guida di qualità e affidabilità leader del settore.Questo PCB eccezionale è disponibile in tutto il mondo, rendendolo facilmente accessibile per le esigenze specifiche del tuo progetto.



Applicazioni tipiche:
Il PCB dell'antenna AD255C è la scelta perfetta per varie applicazioni, tra cui:
- Antenna della stazione base dell'infrastruttura cellulare: garantisce una comunicazione affidabile ed efficiente nelle reti cellulari.
- Sistemi di antenne telematiche automobilistiche: migliorano la connettività e le prestazioni nelle applicazioni telematiche automobilistiche.
- Antenna radio satellitare commerciale: ottieni una ricezione e una trasmissione del segnale superiori nei sistemi radio satellitari.



Sperimenta la potenza del PCB dell'antenna AD255C e sblocca un nuovo livello di prestazioni e affidabilità nelle tue applicazioni RF e microonde.Con le sue caratteristiche eccezionali, i materiali avanzati e la costruzione meticolosa, questo PCB è pronto a rivoluzionare i tuoi sistemi di antenna.Ordina ora e scopri la differenza che il PCB dell'antenna AD255C può fare nei tuoi progetti in tutto il mondo.
