Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | IsoClad 917 | Dimensione del PCB: | 70 mm x 42 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Oro per immersione |
| Numero di strati: | 2-layer | Spessore del PCB: | 62 mil. |
| Evidenziare: | 62ml PCB in oro immersivo,Verdi Soldermask Immersion Gold PCB,IsoClad 917 PCB |
||

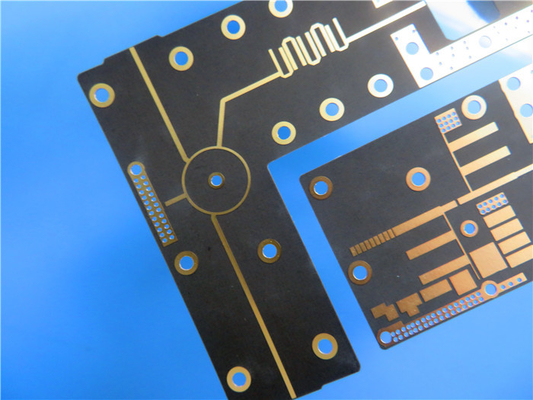

Introduzione di un PCB rigido a due strati in IsoClad 917.
IsoClad 917, un prodotto di laminati Rogers, rivoluziona i substrati dei circuiti stampati con i suoi compositi in fibra di vetro/PTFE non tessuti, con una costante dielettrica (Dk) di 2,17 o 2.20, IsoClad 917 offre il più basso Dk e il fattore di dissipazione nella sua classe.questo laminato offre prestazioni notevoli e stabilità dimensionale per una vasta gamma di applicazioni.
Caratteristiche principali di IsoClad 917:
Basso Dk e fattore di dissipazione: IsoClad 917 vanta un Dk di 2,17 o 2,20 a 10 GHz/23°C, garantendo una trasmissione del segnale affidabile e una perdita minima di energia.0013 a 10 GHz/23°C, questo laminato riduce al minimo l'attenuazione del segnale, con conseguente efficienza dell'integrità del segnale.
Stabilità termica: IsoClad 917 offre un TcDK di -157 ppm/°C che va da -10°C a 140°C, garantendo prestazioni elettriche costanti in diverse condizioni di temperatura.Questa stabilità lo rende ideale per applicazioni in cui le fluttuazioni di temperatura sono comuni.
Forte resistenza al peeling: con una resistenza al peeling di 10 libbre per pollice, IsoClad 917 offre un'eccellente adesione e affidabilità, garantendo l'integrità del PCB anche in condizioni difficili.
Basso assorbimento dell'umidità: IsoClad 917 presenta un basso assorbimento dell'umidità dello 0,04%,che lo rende adatto per applicazioni in ambienti umidi senza compromettere le sue prestazioni elettriche o la sua stabilità dimensionale.
Isotropia e stabilità dimensionale: il rinforzo in fibra di vetro non tessuto di IsoClad 917 fornisce proprietà isotrope, garantendo prestazioni elettriche uniformi in tutte le direzioni.le fibre casuali più lunghe e il processo di produzione proprietario contribuiscono a una maggiore stabilità dimensionale e uniformità della costante dielettrica, superando i concorrenti in classi simili.
| Proprietà tipiche: IsoClad 917 | |||
| Immobili | IsoClad 917 | Condizione | Metodo di prova |
| Costante dielettrica @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Coefficiente termico di Er (ppm/°C) | -157 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adattato |
| Forza di buccia (lbs.per pollice) | 10 | Dopo il termico | IPC TM-650 2.4.8 |
| Resistenza al volume (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistenza superficiale (MΩ) | 1.0 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistenza all'arco (sec) | > 180 | D48/50 | ASTM D-495 |
| Modulo di trazione (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Resistenza alla trazione (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Modulo di compressione (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Modulo flessibile (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Disgregazione dielettrica (kv) | > 45 | D48/50 | ASTM D-149 |
| Densità (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 Metodo A |
| Assorbimento idrico (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coefficiente di calore | 0°C a 100°C | IPC TM-650 2.4.24 | |
| Espansione (ppm/°C) | Mettler 3000 | ||
| Asse X | 46 | Termo-meccanici | |
| Asse Y | 47 | Analisatore | |
| Asse Z | 236 | ||
| Conduttività termica (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| Sgomberamento | 125°C, ≤10-6torr | ||
| Perdita di massa totale (%) | 0.02 | Massimo 1,00% | |
| Volotile raccolto | 0.00 | Massimo 0,10% | |
| Materiale condensabile (%) | |||
| Ripresa del vapore acqueo (%) | 0.02 | ||
| Condensato visibile (±) | - No | ||
| Infiammabilità | Risponde ai requisiti di UL94-V0 |
C48/23/50, E24/125 | UL 94 Bruciatura verticale IPC TM-650 2.3.10 |
Vantaggi di IsoClad 917:
Opzioni di progettazione versatili: il rinforzo in fibra di vetro non tessuto di IsoClad 917 consente flessibilità nella progettazione del PCB. Può essere utilizzato in applicazioni in cui il PCB finale potrebbe aver bisogno di essere piegato o modellato,con antenne conformi o avvolgenti, senza compromettere le prestazioni.
Alta integrità del segnale: il basso Dk e il fattore di dissipazione di IsoClad 917 consentono una trasmissione del segnale affidabile con perdite minime, garantendo una qualità del segnale superiore e un ridotto degrado del segnale.
Gestione termica migliorata: la stabilità termica di IsoClad 917 e il basso assorbimento dell'umidità contribuiscono a una efficace dissipazione del calore,prevenire problemi di surriscaldamento e mantenere prestazioni ottimali in ambienti termici difficili.
Miglioramento delle prestazioni elettriche: la natura isotropa del laminato e la stabilità di Dk su una gamma di frequenze garantiscono prestazioni elettriche costanti e affidabili,rendendolo adatto ad applicazioni quali i sistemi di guida, radar e sistemi elettronici.
Affidabile e durevole: l'eccezionale stabilità dimensionale e la resistenza alla buccia di IsoClad 917 garantiscono l'affidabilità e la durata a lungo termine del PCB, anche in condizioni di
in condizioni operative difficili.
L'accumulo di questo PCB è costituito da uno strato di rame con uno spessore di 35 μm, seguito dal nucleo IsoClad 917, che misura 1,575 mm (62 millimetri), e da un altro strato di rame con uno spessore di 35 μm.Questo impianto fornisce una solida base per circuiti affidabili.
Per quanto riguarda i dettagli di costruzione, questo PCB offre una dimensione della scheda di 70 mm x 42 mm (1 PCS, +/- 0,15 mm).La dimensione minima del foro è 0..4 mm, fornendo flessibilità per varie dimensioni dei componenti.
Il pannello ha uno spessore di 1.6 mm, garantendo durabilità e stabilità.Lo spessore del rivestimento via è di 20 μm, facilitando connessioni affidabili. La finitura superficiale è in oro di immersione, che offre un'eccellente solderabilità e resistenza alla corrosione.ma ha una maschera verde di saldaturaInoltre, ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo qualità e affidabilità.
| Materiale per PCB: | Fibra di vetro non tessuta / PTFE compositi |
| Indicazione: | IsoClad 917 |
| Costante dielettrica: | 2.17 o 2.20 (10 GHz) |
| Fattore di dissipazione | 0.0013 (10 GHz) |
| Numero di strati: | PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi |
| Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1.575 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | ENIG ((oro immersivo), HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, placcato in oro puro ecc. |
Statistiche sui PCB:
Componenti: 29
Total Pads: 53
Perno per buchi: 32
Pad SMT superiori: 21
Pad SMT inferiori: 0
Vias: 28
2 reti
Formato di grafica supportato:Gerber RS-274-X
Standard di qualità accettato:Classe IPC-2
Disponibilità:L'IsoClad 917 PCB è disponibile in tutto il mondo, garantendo agli ingegneri e ai progettisti l'accesso alle sue funzionalità avanzate indipendentemente dalla loro posizione.
Alcune applicazioni tipiche:
Antenne conformi
Circuiti a strisce e a microstrisce
Sistemi di guida
Radar e sistemi elettronici
