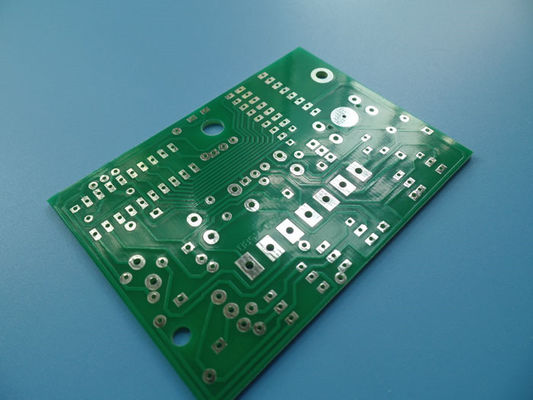

RF PCB 20mil RF-30A High Frequency Circuit Boards Rivestimento Immersione oro

RF PCB 20mil RF-30A High Frequency Circuit Boards Rivestimento Immersione oro

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
RF-30A
Dimensione del PCB:
1380,8 mm x 127,15 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml) di strati esterni
Finitura superficiale:
Oro per immersione
Numero di strati:
2-layer
Spessore del PCB:
20 millimetri
Evidenziare:

Dischi di circuito ad alta frequenza RF-30A

,

Dischi per PCB RF in oro a immersione

,

20 ml di schede PCB RF

Descrizione del prodotto

Introducendo un nuovo PCB basato su RF-30A. RF-30A, parte della famosa famiglia Taconic di substrati RF,è un eccezionale laminato in ceramica organica che combina l'esperienza di Taconic in materia di riempimento ceramico e tecnologia di rivestimento in PTFERealizzato con rinforzo in vetro tessuto, RF-30A presenta proprietà elettriche e meccaniche superiori, fornendo ai progettisti una base affidabile e stabile per i loro progetti di PCB.



Il substrato RF-30A vanta una composizione dielettrica a bassa perdita e presenta un foglio di rame a basso profilo,garantire proprietà elettriche stabili con livelli migliorati di PIMD e riduzione delle perdite di inserimento in un ampio intervallo di frequenzeLe sue eccezionali proprietà meccaniche, compresi valori CTE più bassi, maggiore stabilità dimensionale e maggiore rigidità, riducono al minimo l'impatto di fattori esterni sui componenti RF.



Uno dei principali vantaggi di RF-30A è la sua eccellente resistenza alla buccia, specificamente progettata per 1/2 once e 1 once di rame RT.Questo attributo è fondamentale quando sono richiesti processi di rielaborazione o ripetuti di reflowInoltre, il tasso di assorbimento dell'umidità ultra-basso di RF-30A, unito a una tangente di perdita stabile, riduce al minimo lo spostamento di fase in ambienti a temperatura e umidità variabili.Il minimo movimento dimensionale del substrato contribuisce a proprietà di fase e impedenza coerenti su tutta la gamma di frequenze a banda larga.



RF-30A è stato ottimizzato con la ceramica per ottenere una bassa CTE dell'asse Z, migliorando l'affidabilità dei fori plated-through (PTH) e semplificando la fabbricazione di circuiti multistrato.Queste proprietà contribuiscono anche alla stabilità complessiva del substrato e alle prestazioni PIMD eccezionali..



Caratteristiche chiave:

- DK di 2,97 +/- 0,05 a 1,9 GHz/23°C
- Fattore di dissipazione di 0,0013 a 1,9 GHz/23°C, 0,0020 a 10 GHz
- CTE nell'asse X di 8 ppm/°C, nell'asse Y di 11 ppm/°C e nell'asse Z di 60 ppm/°C
- Indice di infiammabilità UL-94V0
- Densità a 2,16 g/cm3



Vantaggi di RF-30A:

- Valori PIM eccellenti nei PCB (misurati a meno di -160 dBc*)
- Miglioramento della qualità della PTH
- Proprietà meccaniche stabili
- prestazioni affidabili ad alte frequenze
- Maggiore stabilità alle alte temperature
- Basso assorbimento di umidità
- Eccellente resistenza alla buccia
- Rapporto prezzo/prestazioni



RF PCB 20mil RF-30A High Frequency Circuit Boards Rivestimento Immersione oro 0



Si tratta di un PCB rigido a due strati, che offre prestazioni e affidabilità eccellenti.seguita dal substrato RF-30A stesso con uno spessore di 0.508 mm (20 mil), e infine un altro strato di rame dello stesso spessore di 35 μm.garantire un'efficiente trasmissione del segnale e proprietà elettriche stabiliSia che lavoriate su applicazioni RF o su altri progetti che richiedono un PCB affidabile, la configurazione di stackup di RF-30A è adatta alle vostre esigenze.



Dettagli di costruzione del PCB:

- Dimensioni della tavola: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Traccia minima/spazio: 4/6 mil.
- Dimensione minima del foro: 0,3 mm
- Niente vie cieche.
- Spessore della tavola finita: 0,6 mm
- Peso di Cu finito: 1 oz (1,4 ml) strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Top Silkscreen: bianco
- Sotto Silkscreen: bianco
- Top Solder Mask: verde
- Maschera di saldatura inferiore: verde
- 100% di prova elettrica prima della spedizione



Statistiche sui PCB:

- Componenti: 63
- Total Pads: 212
- Pad per buchi: 116
- Pad SMT superiori: 75
- Pad SMT inferiore: 21
- Vias: 94.
- Reti: 5



Artwork e standard:

- Tipo di disegno fornito: Gerber RS-274-X
- Norma accettata: IPC-Classe-2



Disponibilità:

I PCB RF-30A sono disponibili in tutto il mondo, permettendoti di accedere a PCB di alta qualità per i tuoi progetti, indipendentemente dalla tua posizione.



Applicazioni tipiche:

RF-30A trova un uso eccellente in varie applicazioni, tra cui:

- Progettazione di antenne e di sottocomponenti
- Componenti RF passivi
- Circuiti amplificatori di potenza



Con RF-30A, potete contare su PCB stabili e ad alte prestazioni che offrono eccezionali proprietà elettriche, stabilità meccanica e affidabilità.rendendolo una scelta ideale per le applicazioni RF più esigenti.



RF PCB 20mil RF-30A High Frequency Circuit Boards Rivestimento Immersione oro 1

RF PCB 20mil RF-30A High Frequency Circuit Boards Rivestimento Immersione oro 2
