10ml RF-35 Immersion Gold PCB 2 strati Circuito rigido Nero Silkscreen

Presento il nuovo PCB basato su RF-35.

RF-35, un laminato in ceramica organica all'avanguardia della rinomata famiglia di prodotti ORCER di Taconic, riunisce l'esperienza della tecnologia di riempimento in ceramica e della fibra di vetro PTFE rivestita.di larghezza superiore a 20 mm, RF-35 emerge come la scelta definitiva per applicazioni a microonde e radio frequenza commerciali a basso costo e ad alto volume.Supera i materiali epossidici standard in aspetti critici come l'eccezionale resistenza alla buccia per 1/2 once e 1 once di rameInoltre, il suo tasso di assorbimento dell'umidità ultra-basso e il suo basso fattore di dissipazione riducono al minimo il cambio di fase con frequenza, garantendo prestazioni ottimali.

Caratteristiche chiave:
- Costante dielettrica a 1,9 GHz: 3.5
- Fattore di dissipazione a 1,9 GHz: 0.0018
- Rottura dielettrica: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- infiammabilità: UL-94 V0

Vantaggi:
- Basso costo: soluzione conveniente per la produzione di grandi volumi
- Eccellente resistenza alla buccia: garantisce una robusta adesione, facilitando il rilavoro
- Fattore di dissipazione eccezionalmente basso: riduce al minimo lo spostamento di fase per prestazioni affidabili
- Basso assorbimento dell'umidità: mantiene la stabilità e le prestazioni in condizioni variabili
- Maggiore liscezza superficiale: consente un posizionamento preciso delle tracce e dei componenti

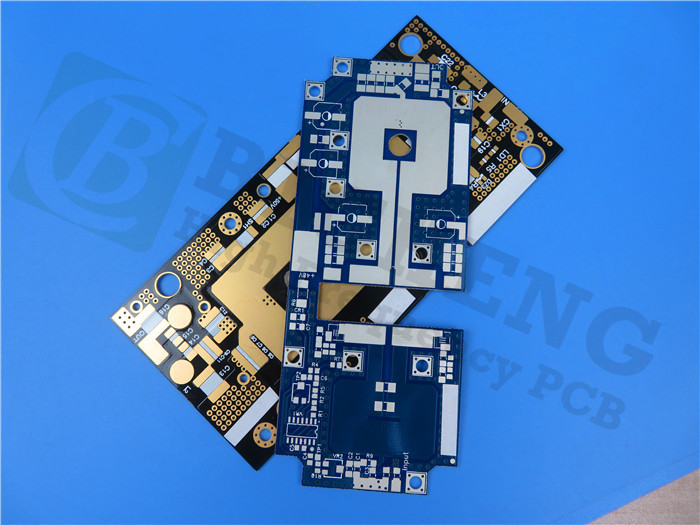

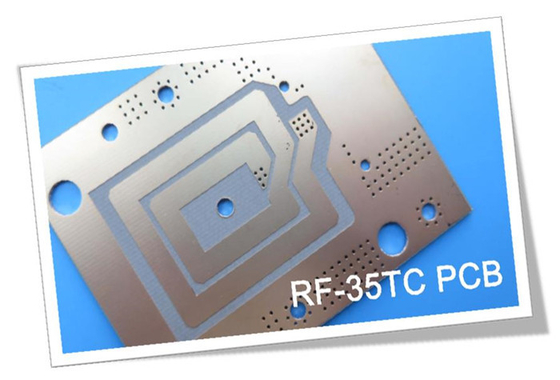

Il PCB RF-35 è un PCB rigido a due strati con strati di rame di spessore di 35 μm. Il nucleo RF-35 ha uno spessore di 10 mil (0,254 mm).con una tolleranza di +/- 0.15 mm. Supporta una traccia minima di 4/4 millimetri e una dimensione minima del foro di 0,4 mm. Lo spessore della tavola finita è di 0,3 mm, con strati esterni di peso di rame di 1 oz (1,4 millimetri).Lo spessore del rivestimento via è di 25 μmLa finitura superficiale è in oro immersivo. La finitura superiore è nera, mentre non c'è finitura sul fondo.Ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo qualità e affidabilità.

Le statistiche del PCB RF-35 mostrano la sua versatilità. Supporta 18 componenti e offre un totale di 26 pad, tra cui 19 pad per buchi, 7 pad SMT superiori e 0 pad SMT inferiori.Il PCB è composto da 11 vie e 2 reti.

La grafica fornita per RF-35 è in formato Gerber RS-274-X, in linea con gli standard del settore.I PCB RF-35 sono disponibili in tutto il mondo, per soddisfare le diverse esigenze di applicazione.

RF-35 trova ampia applicazione in vari settori industriali ed è una scelta eccellente per amplificatori di potenza, filtri, accoppiatori e componenti passivi.

Scopri le prestazioni superiori e la convenienza del RF-35, il compagno perfetto per i tuoi progetti commerciali a microonde e RF.Prova risultati affidabili e libera la tua creatività con i PCB RF-35.
