Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | RO4350B | Dimensione del PCB: | 53.18 mm x 76,04 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Argento ad immersione |
| Numero di strati: | 2-layer | Spessore del PCB: | 30 mil |
| Evidenziare: | Circuiti in argento a immersione di 30 millimetri,PWB DI RO4350B,Immersione PCB a due strati d'argento |
||

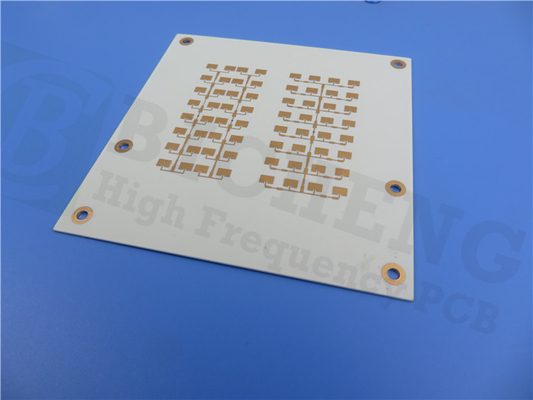

Vi presentiamo il nostro nuovo PCB con il materiale RO4350B, una soluzione all'avanguardia per i circuiti ad alte prestazioni.Con le sue eccezionali proprietà elettriche e il suo processo di produzione conveniente, questo PCB è una scelta ideale per una vasta gamma di applicazioni.
I laminati RO4350B sono composti da vetro tessuto specializzato rinforzato con idrocarburi/ceramica,offrendo prestazioni elettriche simili a quelle dei materiali in vetro tessuto/PTFE e i vantaggi di fabbricabilità dell'epossidio/vetroQuesti laminati assicurano un controllo rigoroso della costante dielettrica (Dk) mantenendo al contempo basse perdite, utilizzando gli stessi metodi di lavorazione dei laminati epossidici/vetrici standard.Rispetto ai laminati convenzionali a microonde, i laminati RO4350B sono disponibili a una frazione del costo e non richiedono speciali trattamenti attraverso buchi o procedure di movimentazione come i materiali a base di PTFE.,rendendoli adatti ai dispositivi attivi e ai disegni RF ad alta potenza.
Uno dei principali vantaggi del materiale RO4350B è il suo coefficiente di espansione termica (CTE), che corrisponde molto a quello del rame.che lo rende una scelta eccellente per le costruzioni di schede multilivello dielettriche miste (MLB). La bassa CTE dell'asse Z dei laminati RO4350B garantisce una qualità affidabile dei fori di rivestimento, anche in applicazioni a forte impatto termico.il materiale ha un'elevata temperatura di transizione vetrosa (Tg) superiore a 280°C (536°F), garantendo che le sue caratteristiche di espansione rimangano stabili in tutto l'intero intervallo di temperatura di elaborazione del circuito.
Caratteristiche chiave:
- Costante dielettrica (Dk): 3,48 +/- 0,05 a 10 GHz/23°C
- Fattore di dissipazione: 0,0037 a 10 GHz/23°C
- Conduttività termica: 0,69 W/m/°K
- Asse X CTE: 10 ppm/°C, asse Y CTE: 12 ppm/°C, asse Z CTE: 32 ppm/°C
- Valore Tg elevato: > 280°C
- Basso assorbimento idrico: 0,06%
| RO4350B Valore tipico | |||||
| Immobili | RO4350B | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.66 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo di trazione | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.5 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Conduttività termica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 0.88 5,0 |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | (3)V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Questo PCB è ottimizzato per le prestazioni e l'affidabilità, rendendolo un'ottima scelta per varie applicazioni.e Copper Layer 2Lo strato di rame 1 ha uno spessore di 35 μm, fornendo un conduttore solido e robusto per una trasmissione efficiente del segnale.Al centro del nostro PCB si trova il materiale Rogers RO4350B con uno spessore di 0.762 mm (30 mil)Completando lo stackup è il Copper Layer 2, che ha uno spessore di 20 μm. Questo strato funge da conduttore inferiore,offrendo ulteriori opzioni di routing e fornendo un piano di terra solido per una migliore integrità del segnale e compatibilità elettromagnetica.
Dettagli di costruzione del PCB:
- Dimensioni della scheda: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,35 mm
- Niente vie cieche.
- Spessore del cartone finito: 0,8 mm
- Peso del rame finito: 1 oz (1,4 mil) strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: argento immersivo
- Top Silkscreen: no
- Sotto Silkscreen: No
- Top Solder Mask: No.
- Maschera di saldatura inferiore: no
- 100% di prova elettrica effettuata prima della spedizione
Statistiche sui PCB:
- Componenti: 12
- Total Pads: 65
- Pasticche per buchi: 33.
- Pad SMT superiori: 32
- Pad SMT inferiori: 0
- Vias: 31.
- Reti: 3
Artwork fornito:Gerber RS-274-X
Standard di qualità:Classe IPC-2
Disponibilità:Questo PCB è disponibile per la spedizione in tutto il mondo, garantendo un facile accesso a questa soluzione di alta qualità.
Applicazioni tipiche:
- Antenne e amplificatori di potenza della stazione base cellulare
- Etichette di identificazione RF
- Radar e sensori automobilistici
- LNB è per satelliti di trasmissione diretta.
Con le sue eccezionali proprietà elettriche, la sua economicità e la sua compatibilità con varie applicazioni, il nostro PCB RO4350B è una scelta affidabile per i circuiti ad alte prestazioni.Scopri i vantaggi di questo materiale avanzato e eleva i tuoi progetti elettronici a nuove vette.
