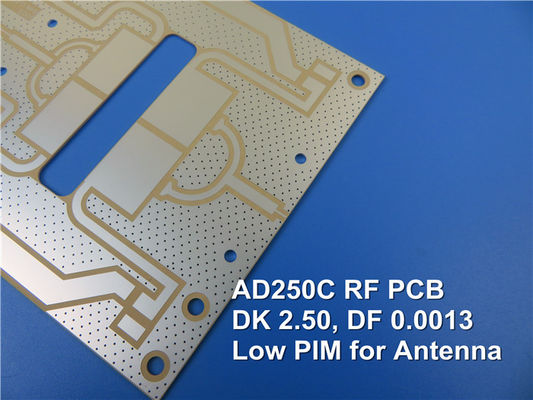

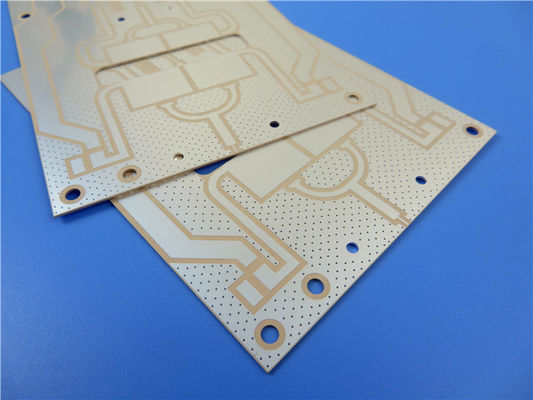

30 mil AD250C doppio lato PCB immersione in oro

Presentando il nostro PCB appena spedito, il PCB commerciale a microonde e RF AD250C è una scheda di circuito stampato (PCB) all'avanguardia costruita sul materiale laminato Rogers AD250C.Disegnati specificamente per infrastrutture di telecomunicazione, questo PCB offre prestazioni eccezionali e un'efficacia economica, che lo rende una scelta ideale per una vasta gamma di applicazioni.

Caratteristiche chiave:
1. Rogers AD250C laminati in vetro tessuto rinforzato PTFE di grado antenna: il PCB è costruito utilizzando materiali di alta qualità, garantendo durata e affidabilità.


2Costante dielettrica controllata: con una costante dielettrica di 2,5 e una tolleranza stretta a 10 GHz/23°C, il PCB AD250C offre prestazioni di circuito coerenti e prevedibili.


3. Tangente a bassa perdita: il PCB vanta una tangente a bassa perdita di < 0,002 a 10 GHz, con conseguente eccellente prestazione del circuito nelle tipiche bande di frequenza wireless.


4. Resistenza alle alte temperature: con una temperatura di decomposizione (Td) superiore a 500°C, il PCB AD250C mantiene la sua integrità anche in condizioni di calore estremo.


5Assorbimento dell'umidità: il PCB presenta un minimo assorbimento dell'umidità, con un tasso di solo 0,04%, garantendo affidabilità e stabilità a lungo termine.


6. Eccellente stabilità dimensionale: il PCB AD250C offre un'eccezionale stabilità dimensionale, con conseguente prestazioni di circuito ripetibili e migliori rendimenti di produzione.


7. PIM molto basso: con un impressionante PIM di -159 dBc a 30 mil, 1900 MHz, questo PCB offre prestazioni di antenna eccezionali e riduce al minimo la perdita di rendimento associata ai problemi relativi al PIM.

Vantaggi:
1. Efficienza superiore dell'antenna: il PCB AD250C consente efficienze più elevate dell'antenna, garantendo prestazioni ottimali nelle applicazioni di antenna.


2Performance di circuito ripetibile: grazie alla sua costante dielettrica controllata e alla composizione ceramica, questo PCB fornisce prestazioni di circuito ripetibili, anche in condizioni di temperatura variabili.


3Stabilità Dk migliorata: il componente ceramico del PCB contribuisce a un grado maggiore di stabilità della costante dielettrica (Dk) durante i cambiamenti di temperatura, garantendo un funzionamento costante.

Impilazione e costruzione di PCB:

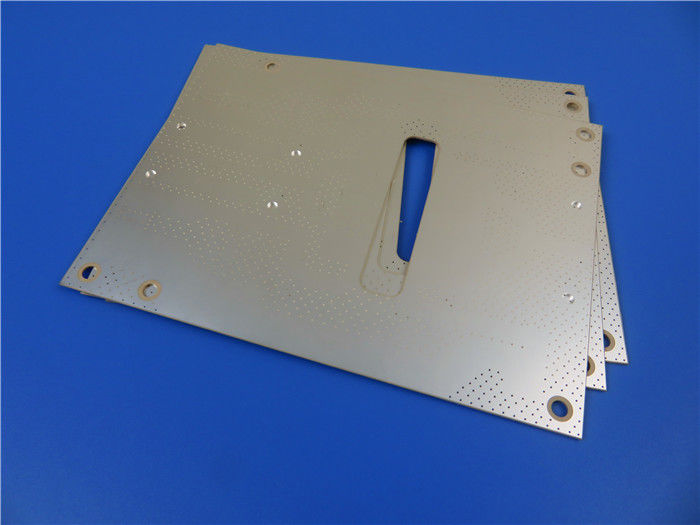

Questo PCB è un PCB rigido a due strati con uno strato di rame su entrambi i lati.Lo spessore del pannello finito è pari a 0.8 mm, e gli strati esterni hanno un peso di rame di 1 oz (1,4 mil).fornendo eccellente conduttività e resistenza alla corrosioneIn particolare, il PCB non ha una tela di seta né sul lato superiore né sul lato inferiore.

Specificativi dei PCB:
- Dimensioni della tavola: 196 mm x 162 mm
- Traccia minima: 5/5 mils.
- Dimensione minima del foro: 0,3 mm
- Nessun via cieco
- 100% di prova elettrica: ogni PCB subisce una prova elettrica completa prima della spedizione, garantendo qualità e affidabilità.

Statistiche sui PCB:
- Componenti: 81
- Total Pads: 228
- Per il buco: 97
- Pad SMT superiori: 131
- Pad SMT inferiori: 0
- Via: 132.
- Reti: 4

Norme accettate e disponibilità:
Questo PCB aderisce allo standard IPC-Class-2, garantendo una produzione e prestazioni di alta qualità.rendendolo facilmente accessibile ai clienti di diverse regioni.

Applicazioni tipiche:
Il PCB AD250C è adatto a varie applicazioni, tra cui:
- antenne delle stazioni base delle infrastrutture cellulari
- sistemi di antenne telematiche per autoveicoli
- antenne radio satellitari commerciali

Con le sue caratteristiche avanzate, costante dielettrica controllata e tangente a bassa perdita,Questo PCB consente alla vostra infrastruttura di comunicazione wireless di avere un'efficienza e una stabilità senza precedenti.
