Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | RO4003C | Dimensione del PCB: | 430,88 mm x 33,2 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Oro per immersione |
| Numero di strati: | 2-layer | Spessore del PCB: | 20 millimetri |
| Evidenziare: | 20 mil RO4003C PCB,Circuiti ad alta frequenza PCB,Immersione Oro PCB 2 strato |
||

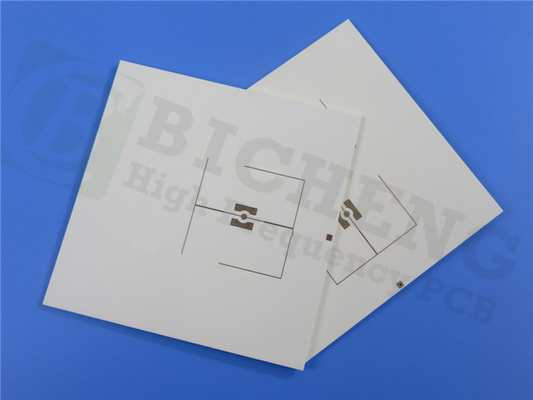

Introducendo un nuovo PCB basato sul materiale RO4003C.combina le prestazioni elettriche del PTFE/vetro tessuto con la fabbricabilità dell'epossidio/vetroQuesto PCB rivoluzionario offre prestazioni eccezionali e un'efficacia economica, rendendolo una scelta ideale per una vasta gamma di applicazioni.
Caratteristiche chiave:
Prestazioni elettriche ineguagliabili: il PCB RO4003C vanta un'impressionante costante dielettrica (DK) di 3,38 +/- 0,05 a 10 GHz, garantendo una trasmissione e ricezione accurate del segnale.Con un fattore di dissipazione inferiore a 0.0027 a 10 GHz, riduce al minimo la perdita di segnale, fornendo prestazioni superiori nelle applicazioni ad alta frequenza.
Gestione termica migliorata: progettato con una conducibilità termica di 0,71 W/m/°K, il PCB RO4003C eccelle nel dissipare il calore in modo efficiente.Il suo basso coefficiente di espansione termica (CTE) corrisponde al rame (11 ppm/°C nell'asse X), 14ppm/°C nell'asse Y) garantisce la stabilità termica, anche in condizioni di temperatura estrema (-50°C a 150°C).
Soluzione conveniente: il PCB RO4003C offre lo stesso metodo di lavorazione dell'epossidio/vetro standard, eliminando la necessità di trattamenti speciali o procedure di movimentazione.Ciò si traduce in costi di fabbricazione inferiori rispetto ai laminati a microonde convenzionali, che lo rende una scelta economica per applicazioni ad alte prestazioni.
Versatilità e affidabilità: progettato per le costruzioni di schede multilivello (MLB), il PCB RO4003C è ideale per applicazioni ad alto volume e sensibili alle prestazioni.con caratteristiche elettriche eccezionali, garantisce soluzioni affidabili ed economiche.
| Immobili | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.55 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +40 | Z | ppm/°C | - 50°Cfino a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo di trazione | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.3 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/°C | - 55°Cfino a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °CTGA | ASTM D 3850 | ||
| Conduttività termica | 0.71 | W/M/oK. | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | N/A | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. |
avente uno stack di PCB rigidi a due strati con uno strato di rame di spessore di 35 μm (strati esterni) e un nucleo Rogers 4003C di spessore di 0,508 mm (20 millimetri),questo PCB fornisce una solida base per i vostri progettiHa una dimensione di cartone di 43,88 mm x 33,2 mm, consentendo una disposizione compatta ed efficiente.
Con una traccia/spazio minima di 5/5 mils e una dimensione minima del foro di 0,3 mm, il PCB RO4003C supporta disegni di circuiti complessi e precisi.6 mm e un peso di rame finito di 1 oz (1.4 mils) sugli strati esterni, garantendo durata e affidabilità.
Ogni PCB viene sottoposto a test rigorosi, con test elettrici al 100% eseguiti prima della spedizione, per garantire la sua qualità e il rispetto degli standard IPC-Classe-2.La disponibilità di un servizio di spedizione in tutto il mondo garantisce un facile accesso a questo PCB ad alte prestazioni.
Alcune applicazioni tipiche del PCB RO4003C includono antenne della stazione base cellulare e amplificatori di potenza, tag di identificazione RF, radar e sensori automobilistici,e LNB per i satelliti di trasmissione diretta. Scegliete il PCB RO4003C per sfruttare la potenza delle prestazioni ad alta frequenza nelle vostre applicazioni avanzate.
