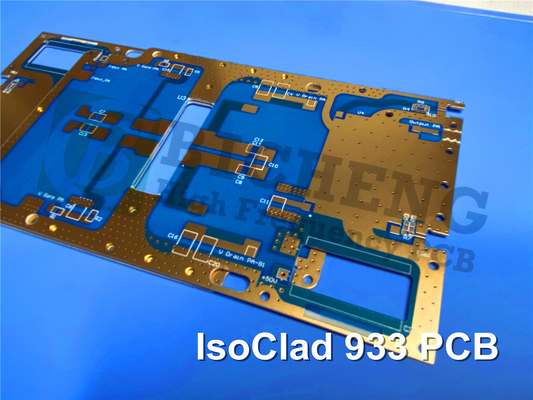

PCB RF su IsoClad 933 15mil laminati Circuiti in oro immersione

Il Rogers IsoClad 933 è un materiale di substrato per circuiti stampati (PCB) ad alte prestazioni che offre eccellenti proprietà elettriche e meccaniche.un fornitore leader di materiali di circuito avanzato, l'IsoClad 933 è un composito in fibra di vetro/PTFE non tessuto progettato per l'uso in una vasta gamma di applicazioni, dalle antenne conformi ai sistemi radar ad alta frequenza.

Composizione del materiale e caratteristiche chiave:
L'IsoClad 933 è un materiale di substrato PCB unico che utilizza un processo di produzione proprietario per creare un rinforzo in fibra di vetro non tessuto.Questa costruzione consente al materiale di essere più flessibile e conformabile rispetto ai laminati tradizionali in fibra di vetro tessuta, che lo rende adatto per applicazioni in cui il circuito finale può essere necessario modellare o piegare.

Tra le caratteristiche principali dell'IsoClad 933 figurano:

Costante dielettrica (Dk) di 2,33 a 10 GHz e 23°C
Fattore di dissipazione (Df) di 0,0016 a 10 GHz e 23°C
Struttura eccezionale di 10 libbre per pollice
Basso assorbimento idrico dello 0,05%
Estremamente basso rilascio di gas con 0,03% di TML, 0 CVCM e 0,02% di WVR
Costante dielettrica altamente uniforme su tutto il materiale


Queste caratteristiche rendono l'IsoClad 933 una scelta ideale per progetti di circuiti ad alta frequenza e alte prestazioni, dove le proprietà elettriche costanti e la stabilità dimensionale sono cruciali.

Specifiche e costruzione del PCB:
Il PCB Rogers IsoClad 933 offerto nella presente descrizione del prodotto è un design rigido a due strati, con i seguenti dettagli di costruzione:

Spessore del rame: 35 μm sia negli strati superiori che inferiori
Materiale di base: Rogers IsoClad 933 con spessore di 0,381 mm (15 mil)
Dimensioni del pannello: 170 mm x 170 mm, con tolleranza di ±0,15 mm
Traccia/spazio minimo: 4/6 mils
Dimensione minima del foro: 0,3 mm
Nessuna via cieca
Spessore del pannello finito: 0,5 mm
Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni
Via Spessore di rivestimento: 20 μm
Finitura superficiale: oro immersivo
Silkscreen: bianco sullo strato superiore, niente sullo strato inferiore
Maschera di saldatura: verde sul livello superiore, niente sul fondo
Test elettrici al 100% prima della spedizione

La costruzione del PCB garantisce prestazioni e affidabilità costanti, soddisfacendo lo standard di qualità IPC-Classe-2.

Applicazioni:
Antenne conformi
Circuiti a strisce e micro strisce
Sistemi di guida
Radar e sistemi di guerra elettronica
