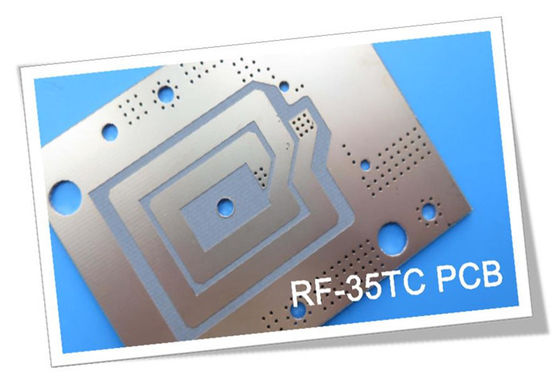

5ml RF-35TC PCB 1OZ a doppio lato
  • Nome
  • Nome

5ml RF-35TC PCB 1OZ a doppio lato

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
RF-35TC
Dimensione del PCB:
48.17 mm x 47,7 mm = 3PCS = 3 tipi, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml)
Finitura superficiale:
Oro per immersione
Numero di strati:
2-layer
Spessore del PCB:
0.2 mm
Evidenziare:

1OZ RF-35TC PCB

,

5 ml di PCB RF-35TC

,

PCB RF-35TC a doppio lato

Descrizione del prodotto

Introduzione:
Il PCB RF-35TC è un materiale ad alta frequenza all'avanguardia che offre il miglior fattore di bassa dissipazione e una conduttività termica eccezionale.Disegnati per applicazioni RF e microonde ad alta potenza, questo substrato in fibra di vetro a base di PTFE, riempito di ceramica, fornisce prestazioni ineguagliabili dove è fondamentale ridurre al minimo la perdita di segnale e dissipare efficacemente il calore.



Caratteristiche:

Laminato termicamente conduttivo a bassa perdita con una costante dielettrica di 3,5 ± 0,05 a 10 GHz/23°C
Fattore di dissipazione ultra-basso di 0,002 a 10 GHz/23°C
Impressionante conduttività termica di 0,87 W/m/K per 0,5 once di rame, 0,92 W/m/K per 1 once di rame
Eccellente stabilità dimensionale con basso CTE di 11 ppm/°C (asse X), 13 ppm/°C (asse Y), 34 ppm/°C (asse Z)
Alta affidabilità termica con una perdita di peso del 5% a una temperatura di 436°C
Basso assorbimento dell'umidità di soli 0,05%



VALORI tipici RF-35TC
Immobili Metodo di prova Unità Valore Unità Valore
DK @10 GHz IPC-650 2.5.5.5.1 (modificato)   3.5   3.5
Tck(-30 a 120°C) IPC-650 2.5.5.5.1 (modificato) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modificato)   0.0011   0.0011
Rottura dielettrica IPC-650 2.5.6 ((In-Plane, due pin in olio) kV 56.7 kV 56.7
Forza dielettrica ASTM D 149 ((Attraverso il piano) V/mil 570 V/mm 22,441
Resistenza all'arco IPC-650 2.5.1 Secondi 304 Secondi 304
Assorbimento di umidità IPC-650 2.6.2.1 % 0.05 % 0.05
Forza flessiva (MD) ASTM D 790/IPC-650 2.4.4 psi 12,900 N/mm2 88.94
Forza flessiva (CD) ASTM D 790/IPC-650 2.4.4 psi 11,700 N/mm2 80.67
Resistenza alla trazione (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9,020 N/mm2 62.19
Resistenza alla trazione (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7,740 N/mm2 53.37
Allungamento alla rottura (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Allungamento alla rottura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Modulo di Young (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667,000 N/mm2 4,599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637,000 N/mm2 4,392
Rapporto di Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Rapporto di Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Modulo di compressione ASTM D 695 (((23°C) psi 560,000 N/mm2 3,861
Forza flessiva (MD) ASTM D 790/IPC-650 2.4.4 psi 1.46 x 106 N/mm2 10,309
Forza flessiva (CD) ASTM D 790/IPC-650 2.4.4 psi 1.50 x 106 N/mm2 10,076
Forza di buccia ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Stresso termico.) Peso/pollice 7 g/cm3 1.25
Conducibilità termica (non coperta)125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.6 W/mK 0.6
Conduttività termica ((C1/C1,125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.92 W/mK 0.92
Conduttività termica ((CH/CH,125°C) ASTM F433 ((Flusso di calore protetto) W/mK 0.87 W/mK 0.87
Stabilità dimensionale (MD) IPC-650-2.4.39 secondi.5.4 ((Dopo il ritaglio) mil/in. 0.23 mm/M 0.23
Stabilità dimensionale (CD) IPC-650-2.4.39 secondi.5.4 ((Dopo il ritaglio) mil/in. 0.64 mm/M 0.64
Stabilità dimensionale (MD) IPC-650-2.4.39 secondi.5.5 ((Stresso termico.) mil/in. - Zero.04 mm/M - Zero.04
Stabilità dimensionale (CD) IPC-650-2.4.39 secondi.5.5 ((Stresso termico.) mil/in. 0.46 mm/M 0.46
Resistenza superficiale IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms 8.33 x 107 Mohms 8.33 x 107
Resistenza superficiale IPC-650 2.5.17.1 ((dopo umidità) Mohms 6.42 x 107 Mohms 6.42 x 107
Resistenza al volume IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Resistenza al volume IPC-650 2.5.17.1 ((dopo umidità) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE ((asse X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE (asse Y) (asse 25-260)°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE (asse Z) (asse 25-260)°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Densità ASTM D 792 g/cm3 2.35 g/cm3 2.35
Durezza ASTM D 2240 ((Costa D)   79.1   79.1
Deformazione alla rottura (MD) ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Tensione alla rottura. ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Calore specifico ASTM E 1269-05, E 967-08, E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% di perdita di peso) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% di perdita di peso) IPC-650 2.4.24.6/TGA oF 817 °C 436



Vantaggi:

Tangente di perdita "migliore della categoria" per la massima efficienza e integrità del segnale
Gestione termica eccezionale per dissipare il calore dai componenti ad alta potenza
Proprietà dielettriche stabili in un ampio intervallo di temperature
Maggiori guadagni dell'antenna e efficienza delle radiazioni
Adesione robusta a fogli di rame molto sottili per disegni a PCB ad alta densità

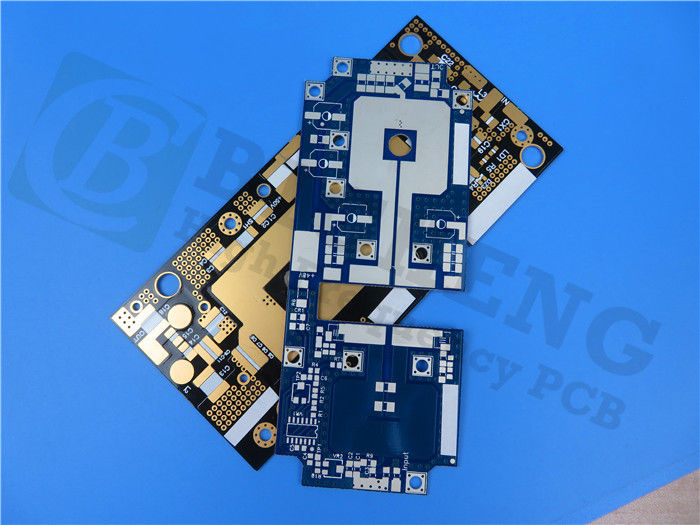

5ml RF-35TC PCB 1OZ a doppio lato 0



Questo PCB rigido a due strati è dotato di un nucleo RF-35TC da 0,127 mm (5 mil) con strati di rame da 35 μm ed è costruito secondo i più elevati standard di qualità.la RF-35TC è la scelta migliore per i disegni RF e microonde più esigenti.



Applicazioni:
Il PCB RF-35TC è ideale per una vasta gamma di applicazioni ad alta frequenza e alta potenza, tra cui:

Filtri, accoppiatori e amplificatori di potenza
Antenne e comunicazioni satellitari
Radar e sistemi di rilevamento
Attrezzature di prova e misura
