60mil RO3003 PCB Circuiti d'oro a immersione a doppio lato

60mil RO3003 PCB Circuiti d'oro a immersione a doppio lato

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
RO3003
Dimensione del PCB:
63 mm x 35 mm = 1 PCS
Peso di rame:
1 oz (1,4 ml)
Finitura superficiale:
Oro per immersione
Numero di strati:
2-layer
Spessore del PCB:
1.6 mm
Evidenziare:

Circuiti d'oro a immersione a doppio lato

,

RO3003 Circuiti in oro per immersione

,

Circuiti in oro a immersione da 60 millimetri

Descrizione del prodotto

Introduzione:
Il PCB Rogers RO3003 è un composito PTFE ceramico di ultima generazione progettato per applicazioni commerciali a microonde e RF.Questo laminato avanzato offre una stabilità ineguagliabile della costante dielettrica (Dk) su una vasta gamma di temperature e frequenze, che lo rende la scelta perfetta per tecnologie all'avanguardia come il radar automobilistico, l'infrastruttura wireless 5G e i sistemi avanzati di assistenza alla guida (ADAS).



Caratteristiche chiave:

Costante dielettrica di 3 ± 0,04 a 10 GHz/23°C
Fattore di dissipazione di 0,001 a 10 GHz/23°C
Stabilità termica con Td > 500°C
Eccellenti proprietà meccaniche con CTE corrispondente rame
Basso assorbimento dell'umidità di solo 0,04%
Processo di fabbricazione a volume economico



RO3003 Valore tipico
Immobili RO3003 Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 3 Z   da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε -3 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistenza al volume 107   MΩ.cm COND A IPC 2.5.17.1
Resistenza superficiale 107   COND A IPC 2.5.17.1
Modulo di trazione 930
823
X
Y
MPa 23°C ASTM D 638
Assorbimento di umidità 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0.9   j/g/k   Calcolato
Conduttività termica 0.5   W/M/K 50°C ASTM D 5470
Coefficiente di espansione termica
(-55 a 288°C)
17
16
25
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densità 2.1   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 12.7   - Si', si'. 1 oz, EDC dopo saldatura galleggiante IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.



Vantaggi:

prestazioni affidabili fino a 77 GHz per applicazioni quali il radar automobilistico
Costante dielettrica stabile ideale per filtri, antenne e oscillatori
Stabilità dimensionale per un'assemblaggio di montaggio a superficie robusta
Adatto per progetti ibridi a più strati con una gamma di costanti dielettriche
Soluzione conveniente per la produzione di grandi volumi



Specificativi dei PCB:

Costruzione di PCB rigidi a due strati
60 mil (1.524 mm) Rogers RO3003 substrato
strati di rame di 35 μm
Traccia minima/spazio di 4/6 mils
Spessore del cartone finito di 1,6 mm
1 oz (1,4 ml) peso di rame dello strato esterno
Finitura superficiale in oro immersivo

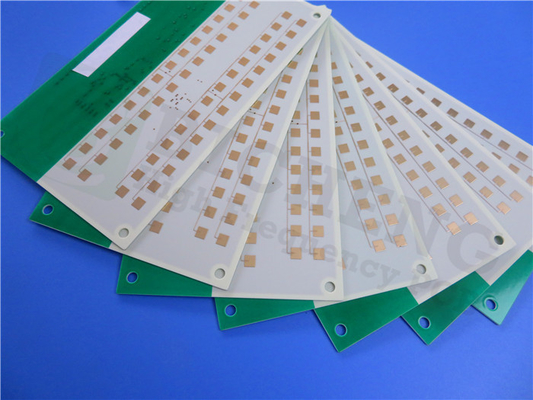

60mil RO3003 PCB Circuiti d'oro a immersione a doppio lato 0



Applicazioni:
Il PCB Rogers RO3003 è la scelta ideale per una vasta gamma di applicazioni ad alta frequenza, tra cui:



Radar per autoveicoli
Antenne satellitari di posizionamento globale
Sistemi di telecomunicazione cellulare
Antenne per patch di comunicazione wireless
Satelitari di trasmissione diretta
Datalink sui sistemi via cavo
lettori di contatori a distanza
Motori a motore



60mil RO3003 PCB Circuiti d'oro a immersione a doppio lato 1
