RO3003G2 PCB 5mil circuiti in oro a due strati di immersione

prodotti

L'impedenza ha controllato il PWB

PWB del centro del metallo

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

RO3003G2 PCB 5mil circuiti in oro a due strati di immersione

MOQ:	1pc
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

RO3003G2

Dimensione del PCB:

41.71 mm x 64 mm = 1 PCS, +/- 0,15 mm

Peso di rame:

1 oz (1,4 ml)

Finitura superficiale:

Oro per immersione

Numero di strati:

2-layer

Spessore del PCB:

0.2 mm

Evidenziare:

Circuiti in oro per immersione PCB

5 ml di PCB

RO3003G2 PCB

Descrizione del prodotto

Il Rogers RO3003G2 è un laminato PTFE carico di ceramica ad alte prestazioni progettato per applicazioni radar automobilistiche a onde millimetriche. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, avvertimento di collisione in avanti e assistenza al cambio corsia.

Caratteristiche chiave:
- Costante dielettrica (Dk) di 3,0 ± 0,04 a 10 GHz e 3,07 a 77 GHz
- Basso fattore di dissipazione di 0,0011 a 10 GHz
- eccellente coefficiente termico della costante dielettrica (-35 ppm/°C)
- rame elettrodeposito (ED) a profilo molto basso (VLP)
- Coefficiente di espansione termica (CTE) corrispondente al rame per una maggiore affidabilità
- Costruzione omogenea con ridotta porosità dielettrica

Proprietà	RO3003G2	Direzione	Unità	condizione	Metodo di prova
Costante dielettrica	30,00 ± 0.04	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.07	Z	-	77 GHz	Fase differenziale Metodo della lunghezza
Fattore di dissipazione, tan d	0.0011	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di er	- 35 anni.	Z	ppm/°C	10 GHz -50 a 150°C	IPC-TM-650 2.5.5.5
Stabilità dimensionale	- Zero.16 - Zero.14	X Y	mm/m	Metodo C	IPC TM-650 2.2.4
Resistenza al volume	1.4 x 10^9	-	MΩ•cm	COND A	IPC 2.5.17.1
Resistenza superficiale	2.6 x 10⁸	-	MΩ	COND A	IPC 2.5.17.1
Modulo di trazione	378 396	X Y	KSI	23°C	ASTM D638
Assorbimento di umidità	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Calore specifico	0.73 0.83	Z	J/g/K	0°C 50°C	ASTM E1269-11
Conduttività termica	0.43	Z	W/m/K	50°C	ASTM D5470
Coefficiente di espansione termica	16 17 18	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500	-	° CTGA	-	ASTM D3850
Densità	2.15	-	gm/cm3	23°C	ASTM D792
Forza della buccia di rame	12.0	-	Lb/in	1/2 oz. EDC Dopo la saldatura galleggiante	IPC-TM-2.4.8
Infiammabilità	V-0	-	-	-	UL 94
Processo libero da piombo compatibile	- Sì.	-	-	-	-

Materiale per PCB:	Laminati di PTFE riempiti di ceramica
Indicazione:	RO3003G2
Costante dielettrica:	3
Fattore di dissipazione	0.0011
Numero di strati:	PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	5 mil (0,127 mm), 10 mil (0,254 mm)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	Oro immersivo, HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, oro puro, ecc.

Vantaggi:
- Migliore prestazione per la perdita di inserimento
- Variazione minima della costante dielettrica del PCB finito
- Abilita la tendenza verso le vie di diametro più piccolo

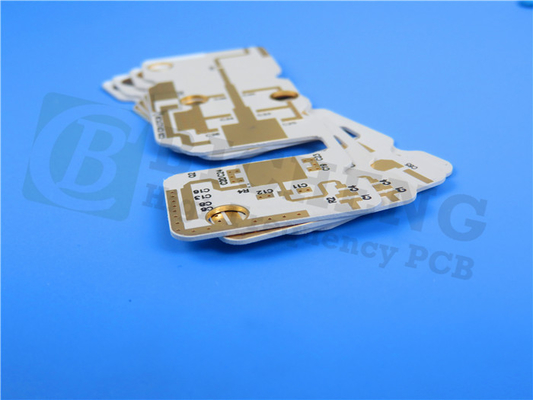

Questo PCB rigido a due strati è dotato di un nucleo Rogers RO3003G2 da 0,127 mm (5 mil) con strati di rame da 35 μm. Misura 41,71 mm x 64 mm con uno spessore di 0,2 mm.Il PCB ha una traccia minima/spazio di 4/5 mils, una dimensione minima del foro di 0,3 mm e una finitura superficiale in oro immersivo.

Applicazioni:

Risponde agli standard di qualità IPC-Class-2, il PCB RO3003G2 è adatto per una varietà di applicazioni ADAS, tra cui controllo di crociera adattivo, avviso di collisione anteriore, assistenza al freno attivo,Assistenza al cambio corsia, pilota di ingorghi, pilota di parcheggio, e rilevamento del punto cieco.

RO3003G2 PCB 5mil circuiti in oro a due strati di immersione 0
