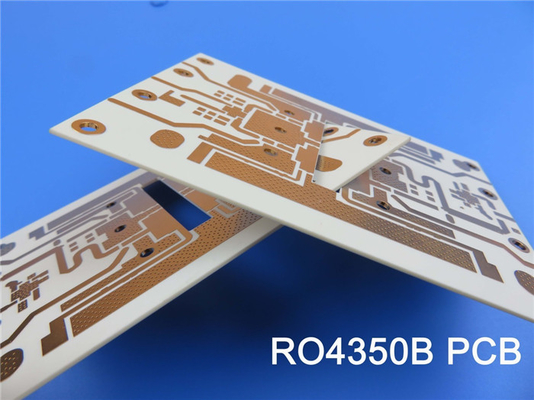

Rogers RO4350B Materiale PCB ENEPIG Finitura superficiale

La Rogers RO4350B PCB è una soluzione all'avanguardia che combina prestazioni elettriche eccezionali con una produzione economicamente vantaggiosa, rendendola una scelta ideale per un'ampia gamma di applicazioni ad alta frequenza e ad alte prestazioni.

Al centro di questa PCB si trova il materiale proprietario Rogers RO4350B, un composito idrocarburico/ceramico rinforzato con vetro intrecciato che offre prestazioni alla pari con il PTFE/vetro intrecciato, offrendo al contempo la facilità di lavorazione associata all'epossidico/vetro standard. Questa composizione unica del materiale consente alla PCB RO4350B di raggiungere una costante dielettrica (Dk) costante di 3,48 ± 0,05 a 10 GHz/23°C e un basso fattore di dissipazione di 0,0037 alla stessa frequenza e temperatura.

Uno dei principali vantaggi del materiale RO4350B è la sua eccezionale stabilità dimensionale. Il coefficiente di espansione termica (CTE) è di 10 ppm/°C sull'asse X, 12 ppm/°C sull'asse Y e 32 ppm/°C sull'asse Z, corrispondendo strettamente alle caratteristiche di espansione del rame. Ciò consente alla PCB RO4350B di mantenere un'eccellente stabilità dimensionale, una proprietà critica per la costruzione di schede multistrato a dielettrico misto. Inoltre, il basso CTE sull'asse Z dei laminati RO4350B garantisce una qualità affidabile dei fori metallizzati, anche in applicazioni con shock termico severo.

Un'altra caratteristica degna di nota del materiale RO4350B è la sua elevata temperatura di transizione vetrosa (Tg) superiore a 280°C (536°F). Ciò garantisce che le caratteristiche di espansione della PCB rimangano stabili in un'ampia gamma di temperature di processo, rendendola adatta a una varietà di processi di produzione. Inoltre, il basso assorbimento d'acqua del materiale dello 0,06% contribuisce alla sua affidabilità e prestazioni complessive.

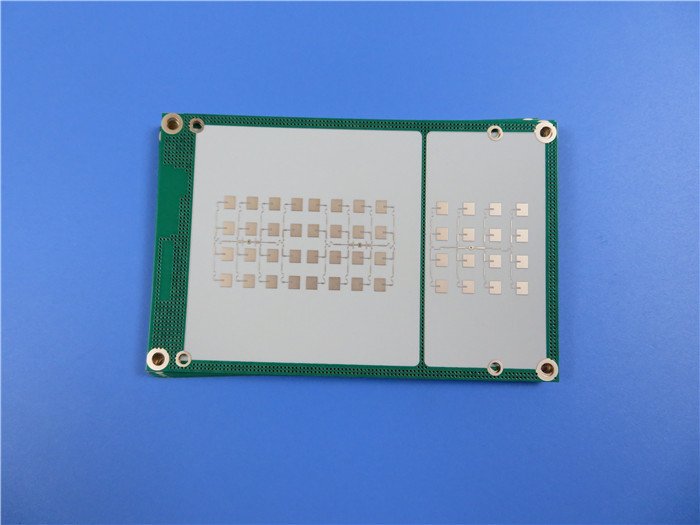

Questa PCB Rogers RO4350B è costruita con un design rigido a 2 strati, con 35 μm di rame su entrambi gli strati superiore e inferiore e un nucleo Rogers RO4350B da 0,102 mm (4 mil). Le dimensioni della scheda sono 43,98 mm x 33,22 mm, con una tolleranza ristretta di ±0,15 mm. La PCB presenta una traccia/spazio minimo di 4/5 mil e una dimensione minima del foro di 0,3 mm, garantendo prestazioni di alta qualità e affidabili.

Uno dei principali vantaggi della PCB RO4350B è la sua economicità. A differenza dei tradizionali materiali a base di PTFE, il RO4350B può essere lavorato utilizzando tecniche standard epossidico/vetro, consentendo un processo di fabbricazione più economico. Ciò rende la PCB RO4350B un'opzione interessante per progettisti e ingegneri che richiedono schede a circuito stampato ad alte prestazioni senza il relativo sovrapprezzo.

La versatilità della PCB Rogers RO4350B è evidente nella sua vasta gamma di applicazioni, tra cui antenne per stazioni base cellulari e amplificatori di potenza, tag di identificazione RF, radar e sensori automobilistici e LNB per satelliti a trasmissione diretta. Le sue eccezionali proprietà elettriche e meccaniche, combinate con la sua produzione economicamente vantaggiosa, rendono la PCB RO4350B una scelta eccellente per ingegneri e progettisti che cercano una soluzione di schede a circuito stampato affidabile e di alta qualità.

In sintesi, la PCB Rogers RO4350B rappresenta una notevole miscela di prestazioni e convenienza, offrendo a progettisti e ingegneri una soluzione all'avanguardia che soddisfa le esigenze delle applicazioni ad alta frequenza e ad alte prestazioni di oggi.
