5mil Circuito a radiofrequenza Rogers RO3010 PCB 2 strati immersione oro

5mil Radio Frequency Circuit Board Rogers RO3010 PCB 2-Layer Immersion Gold
5mil Radio Frequency Circuit Board Rogers RO3010 PCB 2-Layer Immersion Gold 5mil Radio Frequency Circuit Board Rogers RO3010 PCB 2-Layer Immersion Gold

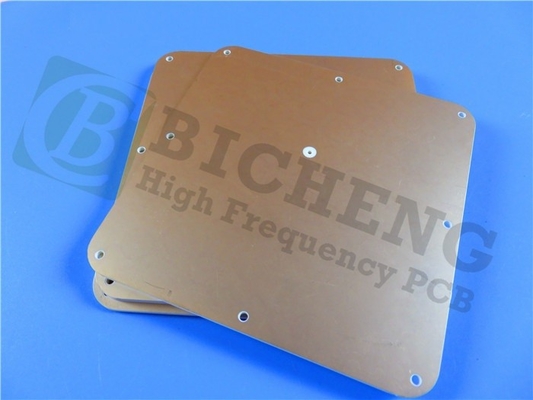

Grande immagine :  5mil Circuito a radiofrequenza Rogers RO3010 PCB 2 strati immersione oro

Dettagli:
Luogo di origine: Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: USD9.99-99.99/PCS
Imballaggi particolari: Sacchetti aspirapolvere+Cartoni
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000 PCS al mese
Descrizione di prodotto dettagliata
Materiale: Rogers RO3010 Substrato Dimensione del PCB: 35 mm x 19 mm = 1 PCS
Peso di rame: 1 oz (1,4 ml) di strati esterni Finitura superficiale: Oro per immersione
Numero di strati: 2-layer Spessore del PCB: 0,2 millimetri
Evidenziare:

Tavola di circuito a radiofrequenza 5 mil

,

Rogers RO3010 circuito a radiofrequenza

,

Circuito a radiofrequenza in oro immersivo

Il PCB RO3010 utilizza composti PTFE avanzati riempiti di ceramica, offrendo una costante dielettrica elevata combinata con eccezionale stabilità meccanica ed elettrica.Questo rende RO3010 una scelta ideale per componenti a banda larga e una vasta gamma di applicazioni su varie frequenzeLe caratteristiche uniche di questi laminati facilitano la miniaturizzazione dei circuiti, fornendo un vantaggio competitivo in termini di prestazioni e di costi.



Caratteristiche chiave
Costante dielettrica: 10,2 ± 0,30 a 10 GHz/23°C per una maggiore integrità del segnale.
Fattore di dissipazione: basso a 0,0022 a 10 GHz/23°C, riducendo al minimo la perdita di energia.
Coefficiente di espansione termica (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Temperatura di degradazione termica (Td): > 500°C per una maggiore stabilità termica.
Conduttività termica: 0,95 W/mK per una gestione efficace del calore.
Assorbimento dell'umidità: solo 0,05%, garantendo l'affidabilità in vari ambienti.
Intervallo di temperatura di funzionamento: da -40°C a +85°C.



Benefici
Il PCB RO3010 offre numerosi vantaggi:

Stabilità dimensionale: i coefficienti di espansione sono strettamente abbinati al rame, riducendo il rischio di deformazione.
Laminato conveniente: economico per la produzione in serie, ideale per serie di produzione.
Compatibilità versatile del progetto: adatta a disegni di schede a più strati, migliorando la flessibilità del progetto.



RO3010 Valore tipico
Immobili RO3010 Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 10.2±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 11.2 Z   da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε - 395 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.35
0.31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistenza al volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistenza superficiale 105   COND A IPC 2.5.17.1
Modulo di trazione 1902
1934
X
Y
MPa 23°C ASTM D 638
Assorbimento di umidità 0.05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0.8   j/g/k   Calcolato
Conduttività termica 0.95   W/M/K 50°C ASTM D 5470
Coefficiente di espansione termica
(-55 a 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densità 2.8   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 9.4   - Si', si'. 1 oz, EDC dopo saldatura galleggiante IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.



Configurazione di stackup PCB
Il PCB RO3010 è dotato di un impianto rigido a due strati:



Strato di rame 1: 35 μm
RO3010 Substrato: 5 mil (0,127 mm)
Strato di rame 2: 35 μm



Questa configurazione si traduce in un spessore di cartone finito di 0,2 mm, con un peso totale di rame di 1 oz (1,4 mil) sugli strati esterni.



5mil Circuito a radiofrequenza Rogers RO3010 PCB 2 strati immersione oro 0



Dettagli della costruzione
Dimensioni della scheda: 35 mm x 19 mm (1 pezzo)
Traccia minima/spazio: 6/5 mils
Dimensione minima del foro: 0,3 mm
Nessuna via cieca inclusa nel progetto.
Via Spessore di rivestimento: 20 μm
Finitura superficiale: oro immersivo per un'eccellente solderabilità.
Silkscreen e maschera di saldatura: presenta una maschera di saldatura bianca; non è applicata maschera di saldatura o maschera di saldatura.
Contorno: profilo tagliato al laser per dimensioni precise.
Assicurazione della qualità: ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire l'affidabilità.



Norme di qualità
Questo PCB soddisfa lo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità per varie applicazioni.



Applicazioni tipiche
Il PCB RO3010 è adatto a una varietà di applicazioni, tra cui:



Applicazioni di radar automobilistici
Antenne satellitari di posizionamento globale
Sistemi di telecomunicazione cellulare: compresi amplificatori di potenza e antenne.
Antenne per le comunicazioni senza fili
Satelliti di trasmissione diretta
Datalink sui sistemi a cavo
Lettori di contatori a distanza
Backplanes di potenza



Disponibilità
Il PCB RO3010 è disponibile per l'approvvigionamento globale, il che lo rende una scelta eccellente per ingegneri e progettisti che hanno bisogno di soluzioni ad alte prestazioni per applicazioni RF e microonde.



5mil Circuito a radiofrequenza Rogers RO3010 PCB 2 strati immersione oro 1
