Dato che la domanda di dispositivi elettronici ad alte prestazioni continua ad aumentare, la necessità di materiali avanzati per circuiti stampati (PCB) è diventata fondamentale.Il PCB Rogers RO4360G2 appena spedito si distingue come una soluzione rivoluzionaria negli ambienti di circuiti ad alta frequenza.
Introduzione a Rogers RO4360G2
Il Rogers RO4360G2 è un laminato termoreponibile riempito di ceramica ad idrocarburi, rinforzato con vetro e a basse perdite.Questo materiale innovativo è stato progettato per fornire un equilibrio senza pari tra prestazioni e capacità di elaborazioneIn particolare, è il primo laminato termoassorbente ad alta costante dielettrica (Dk) che può essere lavorato in modo simile ai materiali FR-4 tradizionali.Questo vantaggio consente ai produttori di sfruttare le tecniche di fabbricazione esistenti beneficiando al contempo di caratteristiche prestazionali migliorate.
Progettato per processi privi di piombo, il RO4360G2 offre una maggiore rigidità, essenziale per la stabilità e l'affidabilità delle costruzioni a più strati.Questo laminato non solo riduce i costi di materiale e fabbricazione, ma si integra perfettamente con i laminati di serie RO440 e RO4000 di Rogers, che lo rende un'opzione versatile per progetti complessi a più strati.
Caratteristiche principali del PCB RO4360G2
1Costante dielettrica e fattore di dissipazione
Il RO4360G2 presenta una costante dielettrica di 6,15 ± 0,15 a 10 GHz e un fattore di dissipazione di 0,0038 alla stessa frequenza.Queste proprietà sono fondamentali per mantenere l'integrità del segnale nelle applicazioni ad alta frequenza, consentendo una trasmissione efficiente del segnale con minime perdite di energia.
2Stabilità termica
Con una temperatura di decomposizione (Td) superiore a 407°C e una temperatura di transizione vetrosa (Tg) superiore a 280°C, il RO4360G2 è adatto ad applicazioni che richiedono elevate richieste termiche.Questa stabilità termica garantisce prestazioni affidabili in ambienti difficili in cui altri materiali potrebbero fallire.
3Conduttività termica e coefficiente di espansione termica
Il laminato vanta una conducibilità termica di 0,75 W/mK, che garantisce una gestione efficace del calore nelle applicazioni ad alta potenza.insieme ai coefficienti corrispondenti al rame nell'asse X e nell'asse Y (13 ppm/°C e 14 ppm/°C), rispettivamente), facilita le prestazioni affidabili nelle costruzioni in cartone a più strati.
4. Conformità ambientale
Il RO4360G2 è stato progettato per essere rispettoso dell'ambiente, essendo pienamente compatibile con processi privi di piombo.garantire la sicurezza in varie applicazioni.
| Immobili |
RO4360G2 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Fattore di dissipazione,tanδ |
0.0038 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Conduttività termica |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Resistenza al volume |
4.0 X 1013 |
|
Ω.cm |
T elevato |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
9.0 X 1012 |
|
Ω |
T elevato |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Resistenza alla trazione |
131 (19) 97 ((14) |
X Y |
MPa (kpsi) |
40 ore 50%RH/23 |
ASTM D638 |
| Forza flessibile |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 ore 50%RH/23 |
IPC-TM-650, 2.4.4 |
| Coefficiente di espansione termica |
13 14 28 |
X Y Z |
ppm/°C |
-50°C a 288°C dopo un ciclo di riscaldamento ripetuto |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 utilizzando TGA |
| T288 |
> 30 |
Z |
min |
30 min / 125°C Prefettura |
IPC-TM-650 2.2.24.1 |
| Assorbimento di umidità |
0.08 |
|
% |
50°C/48 ore |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coefficiente termico di er |
-131 @10 GHz |
Z |
ppm/°C |
-50 °C a 150 °C |
IPC-TM-650, 2.5.5.5 |
| Densità |
2.16 |
|
gm/cm3 |
NT1 commercio |
ASTM D792 |
| Forza della buccia di rame |
5.2 (0,91) |
|
pi (N/mm) |
Condizione B |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 File QMTS2. |
Vantaggi dell'uso di Rogers RO4360G2
Flessibilità di progettazione
Il PCB Rogers RO4360G2 consente una vasta gamma di possibilità di progettazione.La sua compatibilità con le tecniche di lavorazione FR-4 esistenti consente agli ingegneri di innovare senza essere limitati dalle limitazioni dei materiali.
Compatibilità dell'assemblaggio automatizzato
Questo laminato è progettato per funzionare senza soluzione di continuità con i processi di assemblaggio automatizzati, che è cruciale per la produzione di grandi volumi.L'affidabilità dei fori di rivestimento aumenta l'integrità dei collegamenti in tutto il PCB.
Soluzione conveniente
Con una gestione efficiente della catena di approvvigionamento e tempi di consegna brevi, il RO4360G2 rappresenta un'opzione conveniente per i produttori.La combinazione di costi dei materiali ridotti e la possibilità di utilizzare i metodi di fabbricazione esistenti contribuisce al risparmio complessivo.
Responsabilità ambientale
Poiché le industrie danno sempre più priorità alla sostenibilità, la compatibilità senza piombo del RO4360G2 si allinea con gli standard ambientali moderni, rendendolo una scelta responsabile per i produttori.
| Materiale per PCB: |
Materiali termoreattivi carichi di idrocarburi in ceramica |
| Indicazione: |
RO4360G2 |
| Costante dielettrica: |
6.15 ± 0.15 |
| Numero di strati: |
PCB a doppio strato, a più strati e ibridi |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: |
8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, OSP ecc. |

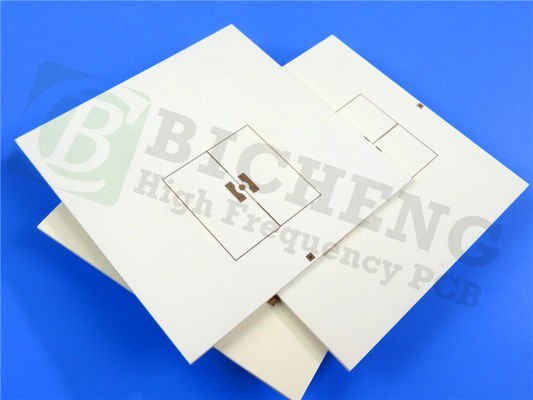

Specifiche tecniche

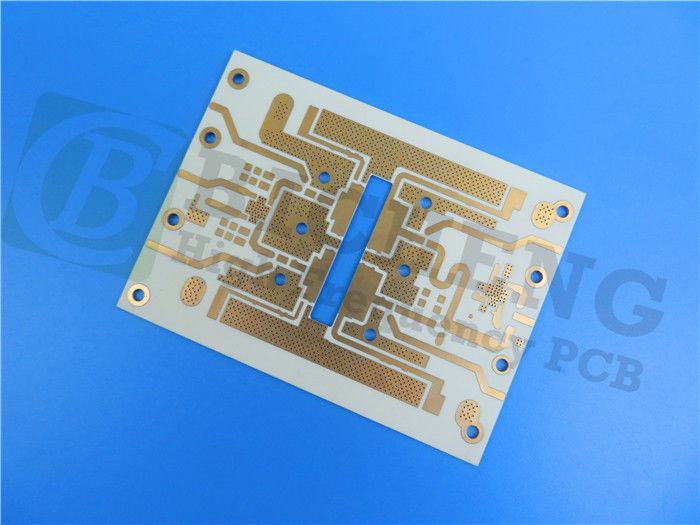

Il PCB Rogers RO4360G2 è dotato di uno stackup rigido a 2 strati, che include:
- Strato di rame 1: 35 μm
- RO4360G2 Substrato: 24 mil (0,61 mm)
- Strato di rame 2: 35 μm
Dettagli della costruzione:
- Dimensioni della tavola: 76,48 mm x 43,52 mm (± 0,15 mm)
- Traccia minima: 5/5 mils.
- Dimensione minima del foro: 0,30 mm
- Spessore del cartone finito: 0,73 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: latta per immersione
- Top Silkscreen: bianco
- Top Solder Mask: verde
Applicazioni tipiche
Il PCB Rogers RO4360G2 è ideale per una vasta gamma di applicazioni, in particolare nei settori delle telecomunicazioni e dell'automotive.
- Amplificatori di potenza della stazione base: la sua bassa perdita e la sua elevata stabilità termica la rendono un'ottima scelta per alimentare le stazioni base, garantendo segnali di comunicazione affidabili.
- Trasmettitori a piccole cellule: il laminato supporta i progetti compatti richiesti per la tecnologia a piccole cellule, facilitando una comunicazione wireless efficiente in ambienti urbani.
Conclusioni
Il PCB Rogers RO4360G2 è una soluzione innovativa per la progettazione di circuiti ad alta frequenza, combinando proprietà materiali avanzate con capacità di elaborazione convenienti.Le sue caratteristiche uniche lo rendono ideale per varie applicazioniPer ulteriori informazioni o per effettuare un ordine, contattate il nostro team di vendita.
