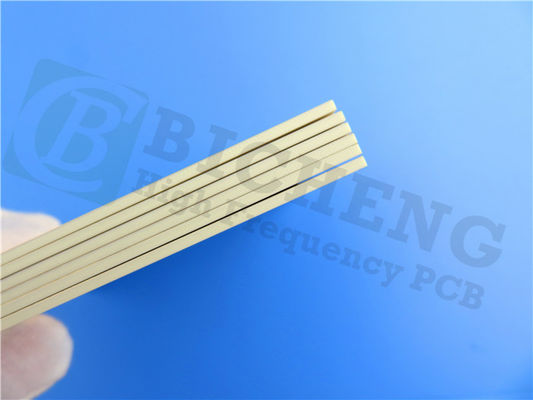

RO4533 PCB 60mil Superficie in oro a doppio strato di immersione Finito

Con l'aumentare della domanda di dispositivi elettronici efficienti e ad alte prestazioni, la necessità di materiali per circuiti stampati (PCB) all'avanguardia diventa sempre più critica.Il PCB Rogers RO4533 appena spedito è all'avanguardia di questo progresso tecnologico, specificamente progettato per soddisfare le rigide esigenze delle applicazioni di antenne a microstrip per infrastrutture mobili.

Introduzione a Rogers RO4533

Il PCB Rogers RO4533 è un laminato a base di idrocarburi rinforzato con vetro, riempito di ceramica, che offre una costante dielettrica controllata e prestazioni a bassa perdita.Questo strato è progettato per eccellere nelle applicazioni di infrastrutture mobili, in particolare per le antenne a microstrip, dove prestazioni e affidabilità sono fondamentali.rendendolo un'alternativa attraente ai materiali tradizionali a base di PTFE utilizzati nelle tecnologie di antenna.

Uno dei vantaggi più significativi del RO4533 è la sua compatibilità con la lavorazione FR-4 convenzionale e le tecniche di saldatura senza piombo ad alta temperatura.che spesso richiedono trattamenti speciali per la preparazione di fori perforatiQuesta facilità d'uso non solo semplifica la produzione, ma consente anche ai progettisti di ottimizzare sia il prezzo che le prestazioni nei loro progetti di antenne.

Inoltre, i laminati RO4533 sono disponibili in versioni prive di alogeni, garantendo il rispetto delle norme ambientali più severe.Questo impegno per la sostenibilità rende il RO4533 una scelta ideale per i produttori eco-consapevoli.

Caratteristiche principali del PCB RO4533

1Costante dielettrica e fattore di dissipazione
Il PCB RO4533 vanta una costante dielettrica di 3,3 a 10 GHz, un parametro critico per mantenere l'integrità del segnale nelle applicazioni ad alta frequenza.0025 alla stessa frequenza, questo laminato garantisce una minima perdita di energia, migliorando così l'efficienza complessiva dell'antenna.

2. Proprietà termiche
Le prestazioni termiche sono un aspetto vitale della progettazione dei PCB, specialmente nelle applicazioni ad alta potenza.che gli consente di resistere a temperature elevate senza compromettere la sua integrità strutturaleInoltre, il basso coefficiente di espansione termica (CTE) sull'asse Z riduce al minimo il rischio di delaminazione e altri guasti relativi al calore.

3Assorbimento dell'umidità e conduttività termica
Con un tasso di assorbimento dell'umidità solo dello 0,02%, l'RO4533 dimostra un'eccellente affidabilità in varie condizioni ambientali.6 W/mK facilita la dissipazione efficace del calore, fondamentale per il mantenimento delle prestazioni nelle applicazioni ad alta potenza.

4. Compatibilità CTE
I coefficienti di espansione termica in direzione X e Y sono molto simili a quelli del rame (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Questa compatibilità riduce significativamente le sollecitazioni durante il ciclo termico, che è essenziale per migliorare l'affidabilità dei fori di rivestimento e la durata complessiva dei PCB.

Vantaggi dell'uso di Rogers RO4533

1Basse perdite e bassa risposta PIM
La combinazione di bassa costante dielettrica e bassa risposta di intermodulazione passiva (PIM) rende l'RO4533 adatto a una vasta gamma di applicazioni,specialmente nei sistemi di comunicazione mobile in cui la qualità del segnale è fondamentale.

2. Compatibilità di fabbricazione standard
Il sistema di resina termo-resistente del RO4533 è progettato per essere compatibile con i processi di fabbricazione standard di PCB.riducendo in ultima analisi i costi di produzione.

3. Ottima stabilità dimensionale
La RO4533 fornisce un'eccezionale stabilità dimensionale, che è fondamentale per i pannelli di dimensioni maggiori.rendendolo una scelta conveniente per la produzione di massa.

4Proprietà meccaniche uniformi
Le proprietà meccaniche uniformi del laminato garantiscono il mantenimento della forma durante la manipolazione e l'assemblaggio, riducendo il rischio di difetti e migliorando l'efficienza generale della produzione.

5. Alta conduttività termica
L'alta conduttività termica dell'RO4533 migliora le capacità di gestione dell'energia, consentendogli di funzionare efficacemente in applicazioni ad alta frequenza e ad alta potenza.

Specifiche tecniche

Questo PCB è dotato di un impianto rigido a due strati:


- Strato di rame 1: 35 μm
- Rogers 4533 Core: 1.524 mm (60 mil)
- Strato di rame 2: 35 μm

Dettagli della costruzione:
- Dimensioni della tavola: 110 mm x 61,3 mm (± 0,15 mm)
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,4 mm
- Spessore del cartone finito: 1,6 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Top Silkscreen: bianco
- Top Solder Mask: blu
- Assicurazione della qualità: ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire l'affidabilità.

Applicazioni tipiche

Il PCB Rogers RO4533 è adatto a varie applicazioni, in particolare nel settore delle telecomunicazioni.

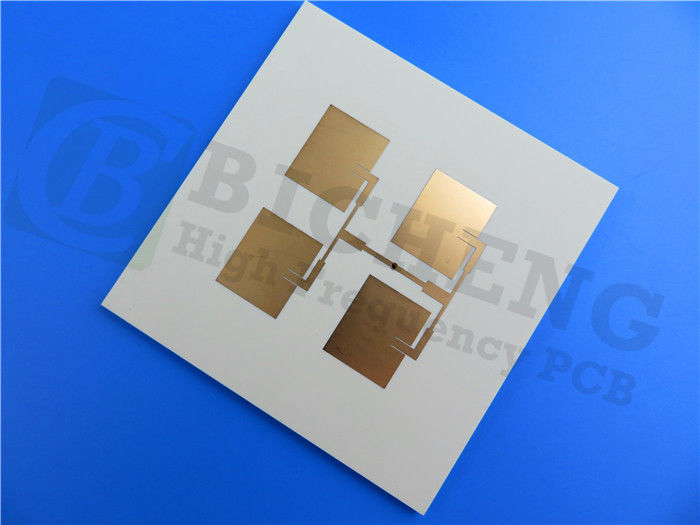

- Antenne per stazioni base di infrastrutture cellulari: la bassa perdita e le eccellenti proprietà termiche lo rendono ideale per antenne ad alte prestazioni nelle reti cellulari.


- Reti WiMAX: la sua affidabilità ed efficienza supportano i requisiti elevati dei sistemi WiMAX, consentendo una robusta comunicazione wireless.

Conclusioni

Il Rogers RO4533 PCB è una soluzione all'avanguardia per ingegneri e produttori che cercano di migliorare le prestazioni delle loro applicazioni di infrastrutture mobili.elevata stabilità termica, e la sua compatibilità con i processi di fabbricazione standard di PCB lo rendono una scelta eccellente per una vasta gamma di applicazioni.
