Rogers RO3006 è un notevole strato laminato che stabilisce un nuovo standard di prestazioni per applicazioni commerciali a microonde e RF.questo PCB offre una stabilità e affidabilità senza pari, che lo rende una scelta essenziale per ingegneri e progettisti.
Caratteristiche principali del materiale RO3006 di Rogers
Il Rogers RO3006 è progettato con caratteristiche all'avanguardia che migliorano le sue prestazioni nelle applicazioni ad alta frequenza.questo materiale garantisce una perdita minima di segnaleInoltre, vanta un notevolmente basso fattore di dissipazione pari a 0.002, che è fondamentale per mantenere l'integrità del segnale nelle applicazioni RF.
Con una temperatura di decomposizione termica (Td) superiore a 500°C, il materiale è in grado di essere utilizzato per la produzione di prodotti chimici.questo strato può resistere ai rigori di ambienti ad alta temperatura senza compromettere le prestazioniInoltre, la sua conduttività termica di 0,79 W/mK consente un'efficiente dissipazione del calore, migliorando ulteriormente l'affidabilità del circuito.
| Immobili |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
6.5 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.86 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
7.1 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi dell'uso del PCB RO3006 di Rogers
Uno dei vantaggi più significativi del Rogers RO3006 sono le sue proprietà meccaniche uniformi, che lo rendono ideale per i disegni di schede a più strati.La costante dielettrica consente una maggiore flessibilità nella progettazioneQuesta caratteristica è particolarmente utile per gli ingegneri che lavorano su progetti complessi che richiedono precisione e adattabilità.
Inoltre, il basso coefficiente di espansione in piano del Rogers RO3006 corrisponde strettamente a quello del rame, che è fondamentale per garantire l'affidabilità degli assemblaggi montati in superficie.Questa caratteristica è particolarmente importante nelle applicazioni sensibili alle variazioni di temperaturaGli ingegneri possono avere fiducia che i loro progetti mantengono l'integrità anche in condizioni di fluttuazione.

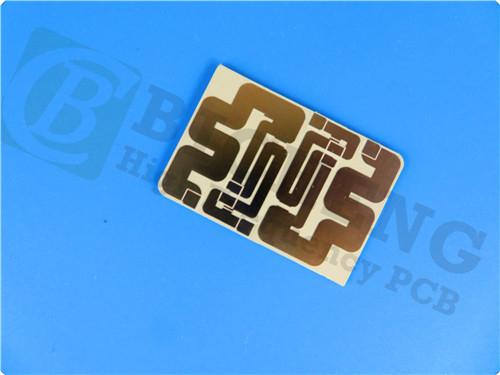

Specificativi dei PCB
L'accumulo di questo PCB è progettato come una costruzione rigida a due strati, strutturata per prestazioni ottimali.5 mm e includono una traccia minima/spazio di 4/6 milCon uno spessore di scheda di 0,25 mm, le specifiche assicurano che questo PCB soddisfi i rigorosi standard richiesti dalla moderna elettronica.il peso del rame finito è fissato a 1 oz (1.4 mils) sugli strati esterni, fornendo una solida base per una prestazione elettrica efficace.
Applicazioni tipiche di Rogers RO3006 PCB
La versatilità del PCB Rogers RO3006 consente di utilizzarlo in un ampio spettro di applicazioni.
- sistemi radar per l'automotive: miglioramento della sicurezza e delle capacità di navigazione.
- Antenne satellitari di posizionamento globale: fornire una connettività affidabile per le tecnologie GPS.
- Telecomunicazioni cellulari: supporto di amplificatori di potenza e antenne per reti di comunicazione robuste.
- Antenne a patch per le comunicazioni wireless: garantire una trasmissione efficiente del segnale in vari dispositivi.
- satelliti di trasmissione diretta: facilitazione di comunicazioni satellitari di alta qualità.
- sistemi di cavi Datalink: consentire un efficiente trasferimento di dati tra le industrie.
- Dispositivi di lettura remota dei contatori: semplificazione della raccolta dei dati nella gestione delle utilità.
- Power Backplanes: supporto alla distribuzione dell'energia in sistemi elettronici complessi.
Integrando il Rogers RO3006 in queste applicazioni, le aziende possono rivoluzionare i loro progetti RF e raggiungere livelli di prestazioni migliorati.
| Materiale per PCB: |
PTFE composti di ceramica |
| Indicazione: |
RO3006 |
| Costante dielettrica: |
6.15 |
| Fattore di dissipazione |
0.002 10 GHz |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del laminato: |
5 mil ((0,127 mm), 10 mil ((0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Processo produttivo ed efficienza dei costi
Un altro aspetto critico del PCB Rogers RO3006 è il suo processo di produzione conveniente.Ciò lo rende un'opzione attraente per le imprese che desiderano ampliare le loro operazioni garantendo al contempo elevate prestazioni dei loro prodotti..
Conclusione: il futuro dei PCB ad alta frequenza
Mentre la domanda di soluzioni RF e microonde affidabili ed efficienti continua a crescere, il Rogers RO3006 PCB è un faro di innovazione ed eccellenza.stabilità termica, e l'efficienza dei costi, è pronto a ridefinire il panorama della progettazione di PCB ad alta frequenza.
Per gli ingegneri e i progettisti che vogliono ottimizzare i loro progetti, il Rogers RO3006 offre l'opportunità di elevare le loro applicazioni RF a nuove altezze.Se avete qualche domanda o qualsiasi inchiesta su questo PCB, puoi chattarci online o mandare un'email al nostro team di vendita a sales10@bichengpcb.com.
