In un'epoca in cui le applicazioni ad alta frequenza sono sempre più vitali, la domanda di circuiti stampati di alta qualità (PCB) non è mai stata così elevata.realizzato con materiali Rogers avanzati, rappresenta un notevole progresso in questo campo, offrendo prestazioni eccezionali ed un'efficacia economica per ingegneri e progettisti.
Comprendere i materiali Rogers RO4350B
La base del successo del PCB RO4350B è la sua composizione unica.fornire prestazioni elettriche che rivalizzano con le opzioni tradizionali in PTFE, garantendo al contempo una fabbricabilità simile a quella dell'epossidio/vetroQuesta costruzione innovativa consente un controllo rigoroso della costante dielettrica (Dk) e riduce al minimo le perdite, rendendola ideale per applicazioni ad alta frequenza.
Proprietà principali dei PCB RO4350B
Il PCB RO4350B vanta una costante dielettrica di 3,48 ± 0,05 a 10 GHz, garantendo un minimo degrado del segnale.un requisito critico per la moderna elettronica ad alta velocitàQuesti attributi rendono i PCB RO4350B una scelta affidabile per varie applicazioni, dalle telecomunicazioni ai sensori automobilistici.
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Risparmio economico senza compromessi
Uno dei motivi più convincenti per scegliere i PCB RO4350B è la loro redditività.consentendo una riduzione dei costi di fabbricazioneGli ingegneri possono ottenere risultati di elevata prestazione a una frazione del costo associato ai laminati tradizionali a microonde, rendendo RO4350B una scelta intelligente per progetti a basso budget.
Stabilità dimensionale e resistenza termica

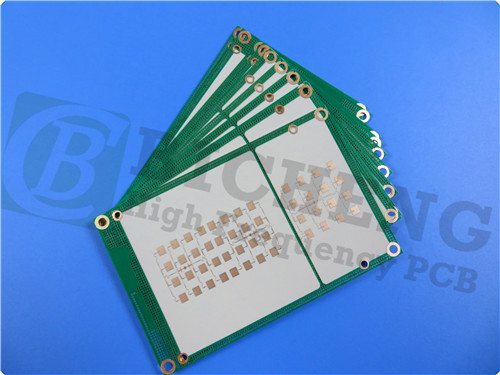

La stabilità dimensionale è fondamentale nei progetti ad alta frequenza, e il PCB RO4350B eccelle in questo senso.garantire prestazioni affidabili nelle costruzioni a cartoni a più stratiIl PCB è dotato di uno stackup a due strati con:
- Spessore dello strato di rame: 35 μm su entrambi gli strati.
- Rogers RO4350B Spessore del nucleo: 0,338 mm (13,3 mil).
- Spessore della tavola finita: 0,5 mm.
Inoltre, con una temperatura di transizione del vetro (Tg) superiore a 280 ° C (536 ° F), il RO4350B mantiene la sua integrità strutturale anche in condizioni termiche estreme.
Assorbimento e affidabilità dell'acqua
Il PCB RO4350B presenta un basso tasso di assorbimento dell'acqua di appena lo 0,06%, il che migliora la sua affidabilità in ambienti diversi.Questa caratteristica aiuta a prevenire la delaminazione e garantisce la durata a lungo termine, che lo rende adatto per applicazioni in cui l'esposizione all'umidità è un problema.
Applicazioni versatili in tutti i settori industriali
La versatilità dei PCB RO4350B li rende ideali per varie applicazioni ad alta frequenza.
- Antenne di stazioni base cellulari: sostegno della crescente domanda di connettività mobile.
- Tag di identificazione RF: facilitazione di soluzioni di tracciamento efficienti.
- Radar e sensori automobilistici: miglioramento della sicurezza e della precisione dei sistemi dei veicoli.
- LNB per satelliti di trasmissione diretta: trasmissione di segnali di alta qualità.
Garanzia della qualità e norme di prova
Ogni PCB viene sottoposto a rigorosi test elettrici al 100% prima della spedizione, rispettando gli standard di qualità IPC-Classe-2.Questo impegno per la qualità garantisce che ciascuna scheda soddisfi le più alte aspettative di prestazione, fornendo tranquillità agli ingegneri e ai progettisti.
Conclusione: il futuro della tecnologia PCB
In sintesi, il PCB RO4350B è una soluzione rivoluzionaria per applicazioni ad alta frequenza, combinando prestazioni, affidabilità ed efficienza economica.Con le sue proprietà materiali avanzate e le sue applicazioni versatili, è pronto ad affrontare le sfide dell'elettronica moderna.
