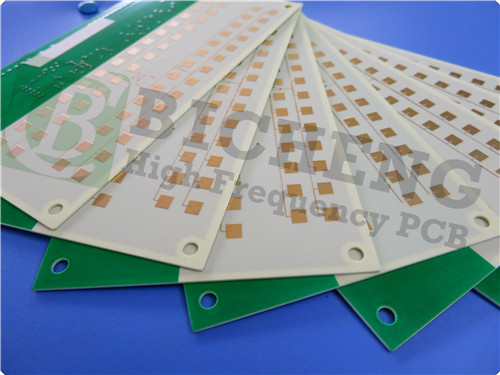

20mil Rogers RO4535 PCB ad alta frequenza per i mercati delle antenne

Poiché la domanda di applicazioni ad alta frequenza continua a crescere, la necessità di tecnologie avanzate di circuiti stampati (PCB) non è mai stata così cruciale.una soluzione innovativa della Rogers Corporation progettata per soddisfare le esigenze specifiche del mercato delle antenneQuesto articolo approfondisce le caratteristiche, i vantaggi, i dettagli di costruzione e le applicazioni del PCB RO4535, fornendo approfondimenti per ingegneri e progettisti che desiderano migliorare i loro progetti.

Introduzione alla norma RO4535

I laminati ad alta frequenza RO4535 sono progettati per estendere le capacità della serie di prodotti RO4000? ad applicazioni per antenne.materiale a base di idrocarburi rinforzato con vetro offre una costante dielettrica controllata, prestazioni a bassa perdita e eccellente risposta di intermodulazione passiva (PIM), che la rendono particolarmente adatta alle antenne a microstripe per infrastrutture mobili.

Una delle caratteristiche più importanti del RO4535 è la sua compatibilità con il FR-4 convenzionale e la lavorazione della saldatura senza piombo ad alta temperatura.RO4535 non richiede un trattamento speciale per la preparazione a foratura placcataQuesta convenienza e facilità d'uso consentono ai progettisti di ottimizzare sia il prezzo che le prestazioni nei loro progetti di antenne.

Caratteristiche principali e specifiche tecniche

Questo PCB è ricco di caratteristiche che migliorano le sue prestazioni in applicazioni ad alta frequenza:

- Costante dielettrica: 3,44 ± 0,08 a 10 GHz/23°C, garantendo un comportamento del segnale prevedibile.


- Fattore di dissipazione: 0,0037 a 10 GHz/23°C, contribuendo alla minima perdita di segnale.


- Conduttività termica: 0,6 W/m/°K, che facilita una gestione efficace del calore.


- Coefficiente di espansione termica (CTE): CTE dell'asse X di 16 ppm/°C, CTE dell'asse Y di 17 ppm/°C, CTE dell'asse Z di 50 ppm/°C.ridurre lo stress e migliorare l'affidabilità.


- Alta temperatura di transizione del vetro (Tg): superiore a 280 °C, che gli consente di resistere a condizioni di lavorazione e di funzionamento ad alta temperatura.


- Basso assorbimento dell'acqua: solo lo 0,09%, migliorando la durata e l'affidabilità in varie condizioni ambientali.


- Conformità UL-94 V-0: disponibile con tecnologia ignifuga Rogers® RoHS, garantendo sicurezza e affidabilità.

Queste caratteristiche rendono il PCB RO4535 una scelta convincente per gli ingegneri che cercano di spingere i confini della tecnologia delle antenne.

Dettagli della costruzione

Questo PCB è stato progettato tenendo conto della precisione e della fabbricabilità.

- Stackup: un PCB rigido a due strati con:
- Strato di rame 1: 35 μm
- Rogers RO4535 Core: 0,508 mm (20 mil)
- Strato di rame 2: 35 μm

- Dimensioni della tavola: 53 mm x 53 mm, con tolleranza di ± 0,15 mm.
- Traccia/spazio minimo: 4/4 millimetri, permettendo progetti complessi.
- Dimensione minima del foro: 0,3 mm, senza vias cieche.
- Spessore della tavola finita: 0,6 mm, fornendo una piattaforma robusta per i componenti.
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni, garantendo una buona conducibilità.
- Spessore di rivestimento: 20 μm, migliorando la connettività.
- Finitura superficiale: oro immersivo per ottima solderabilità.
- Silkscreen: bianco in alto, senza silkscreen in basso.
- Maschera di saldatura: verde sia in alto che in basso.

Assicurazione della qualità

La qualità è fondamentale nella produzione di PCB, e la RO4535 non fa eccezione.garantire la conformità alle norme di qualità IPC-Classe 2Le opere d'arte Gerber RS-274-X sono fornite dai nostri clienti, garantendo che ogni PCB sia unico per i requisiti.

Applicazioni del PCB RO4535

Il PCB RO4535 è specificamente progettato per una serie di applicazioni ad alta frequenza, tra cui:

- Antenne per stazioni base di infrastrutture cellulari: con l'evoluzione delle reti mobili, la necessità di antenne affidabili e ad alte prestazioni è fondamentale.


- Reti WiMAX: il RO4535 supporta la comunicazione wireless ad alta velocità ed è ideale per applicazioni che richiedono una robusta integrità del segnale.

Queste applicazioni evidenziano la versatilità e l'efficacia del PCB RO4535 nel soddisfare le esigenze della moderna tecnologia wireless.

Conclusioni

Il PCB ad alta frequenza RO4535 rappresenta un significativo progresso nella tecnologia delle antenne, combinando efficienza economica e prestazioni superiori.e affidabilità lo rendono una scelta eccellente per ingegneri e progettisti che cercano di ottimizzare i loro progetti di antenne senza compromettere la qualità.

Poiché l'industria continua ad abbracciare le applicazioni ad alta frequenza, il PCB RO4535 è pronto per affrontare le sfide di domani.Contatta il nostro team di vendita oggi e scopri come il RO4535 può migliorare il tuo prossimo progetto.
