Introduzione del PCB RT/Duroid 5880
Il RT/Duroid 5880 è un laminato ad alta frequenza progettato per applicazioni di circuiti a strisce e a microstrisce.questo PCB garantisce un'eccezionale uniformità della costante dielettrica, garantendo prestazioni affidabili su un ampio intervallo di frequenze.
Caratteristiche chiave:
Costante dielettrica:2.2 con una tolleranza stretta di 0,02 a 10 GHz/23°C.
Fattore di dissipazione:Un impressionante 0,0009 a 10 GHz, riducendo al minimo la perdita di segnale.
Coefficiente di temperatura della costante dielettrica (TCDk):-125 ppm/°C per prestazioni stabili a temperature variabili.
Basso assorbimento di umidità:Solo lo 0,02% che lo rende ideale per ambienti ad alta umidità.
Coefficiente di espansione termica (CTE):31 ppm/°C (asse X), 48 ppm/°C (asse Y) e 237 ppm/°C (asse Z), garantendo un comportamento isotropico.
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.20
2.20±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.2 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
- 125 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
3 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Prova a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Lo stress estremo |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| La tensione suprema |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Lo stress estremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| La tensione suprema |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°C TGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
31.2(5.5) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |
Vantaggi:
Proprietà elettriche uniformi:Mantenere prestazioni costanti su un ampio spettro di frequenze.
Facilità di lavorazione:Facile da tagliare, tagliare e modellare per soddisfare specifiche esigenze di progettazione.
Resistenza chimica:Resistente ai solventi e ai reagenti comunemente utilizzati nei processi di incisione e rivestimento dei PCB.
Materiale stabilito:Una comprovata esperienza in varie applicazioni ad alte prestazioni.
Perdita elettrica minima:Ottimizzato per un minimo degrado del segnale, in particolare nei materiali PTFE rinforzati.

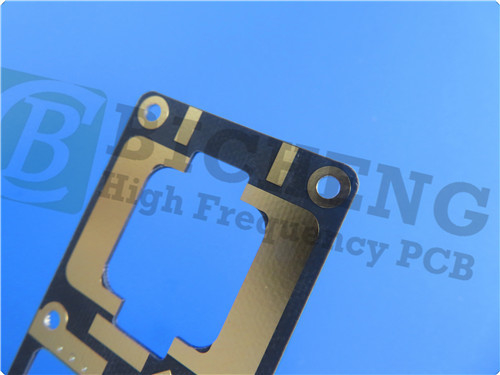

Costruzione e specifiche
Questo PCB è progettato con una robusta costruzione rigida a due strati:
Composizione dello strato:
Strato di rame 1: 35 μm
RT/Duroid 5880 Core: 0,381 mm (15 mil)
Strato di rame 2: 35 μm
Dimensioni: ciascuna scheda misura 65,9 mm x 26,32 mm, con una tolleranza di +/- 0,15 mm, consentendo un'integrazione precisa in vari dispositivi elettronici.
Trace/Space: 5/6 mils
Dimensione del foro: 0,2 mm
Spessore finito: 0,5 mm
Trattamenti superficiali: il PCB presenta una finitura superficiale ENEPIG, che offre un'eccellente solderabilità e resistenza alla corrosione.
Norme rigorose di prova
L'assicurazione della qualità è fondamentale nella produzione elettronica.garantire che ogni unità soddisfi criteri di prestazione rigorosiAderisce agli standard IPC-Class-2, rendendolo affidabile per applicazioni commerciali.
Applicazioni nell'industria
Il PCB RT/Duroid 5880 è versatile, soddisfa una moltitudine di applicazioni ad alta frequenza, tra cui:
Antenne a banda larga per le compagnie aeree commerciali: miglioramento dei sistemi di comunicazione per la connettività in volo.
Microstrip e Stripline Circuits: forniscono prestazioni affidabili in varie applicazioni RF.
Applicazioni di onde millimetriche: supporto alle tecnologie wireless di nuova generazione.
Sistemi radar: offrono precisione e affidabilità nelle applicazioni radar critiche per la difesa e per il commercio.
Sistemi di guida: garantire una navigazione e un miraggio accurati nelle applicazioni aerospaziali e militari.
Antenne radio digitali punto-punto: facilitano la trasmissione di dati ad alta velocità su lunghe distanze.
Conclusioni
Il PCB RT/Duroid 5880 è una soluzione formidabile per ingegneri e produttori che cercano schede di circuiti stampati ad alte prestazioni, affidabili e versatili.facilità di produzione, e una comprovata esperienza in applicazioni critiche, questo PCB è pronto a diventare una pietra angolare nello sviluppo di sistemi elettronici di prossima generazione.Mentre le industrie continuano a progredire verso frequenze più elevate e maggiore efficienza, il RT/Duroid 5880 è pronto a far fronte e superare tali sfide, garantendo prestazioni ottimali in un panorama tecnologico in rapida evoluzione.
