PCB a doppio lato TFA294 con ENEPIG

Introduzione del PCB TFA294, caratterizzato da un substrato dielettrico composito in politetrafluoroetilene ceramico di ultima generazione, noto per le sue eccezionali proprietà elettriche, termiche e meccaniche.La serie TFA è realizzata utilizzando un processo unico che mescola resina PTFE e ceramica per creare fogli prefabbricati, offrendo prestazioni superiori rispetto ai metodi tradizionali.

Caratteristiche prestazionali senza pari
1Costante dielettrica (Dk) di 2,94 a 10 GHz: garantisce una propagazione del segnale precisa e una perdita minima di segnale ad alte frequenze.


2. Fattore di dissipazione: con un fattore di dissipazione di 0,0010 a 10 GHz e 20 GHz e 0,0012 a 40 GHz, questo PCB garantisce una trasmissione efficiente del segnale senza compromettere le prestazioni.


3Stabilità termica: offrendo un basso coefficiente termico della costante dielettrica (TCDK) a -5 ppm/°C, la scheda mantiene la stabilità in un'ampia gamma di temperature (-55°C a 150°C).


4. Espansione termica controllata: valori del coefficiente di espansione termica (CTE) di 18 ppm/°C (asse x), 18 ppm/°C (asse y),e 32 ppm/°C (asse z) garantiscono prestazioni affidabili in condizioni termiche variabili (-55°C a 288°C).


5. Conduttività termica migliorata: con una conduttività termica di 0,59 W/mk, il PCB dissipa efficacemente il calore, riducendo il rischio di problemi termici nelle applicazioni ad alta potenza.


6Resistenza all'umidità: con un basso tasso di assorbimento dell'umidità dello 0,03%, il PCB mantiene le sue proprietà elettriche anche in ambienti umidi.


7- Norme di sicurezza: il PCB è certificato UL 94-V0, garantendo la conformità alle rigorose norme di sicurezza.

Costruzione e specifiche

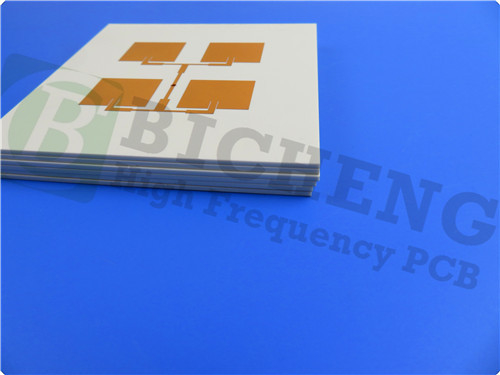

PCB Stackup: Questo PCB rigido a 2 strati incorpora un nucleo TFA294 (0,127 mm) inserito tra due strati di rame (35 μm ciascuno), offrendo una base robusta per i circuiti ad alta frequenza.


Dimensioni della scheda: con dimensioni di 58,1 mm x 66 mm e tolleranze strette (+/- 0,15 mm), il PCB è ottimizzato per applicazioni compatte.


Dettagli di fabbricazione: con uno spessore di tavola finito di 0,25 mm, un peso di rame dello strato esterno di 1 oz e uno spessore di 20 μm tramite rivestimento, il PCB è accuratamente realizzato per soddisfare i requisiti di prestazione.


Assicurazione della qualità: prima della spedizione il PCB subisce un test elettrico al 100%, garantendo il rispetto degli standard di qualità IPC-Classe 2.

Applicazioni e versatilità
Il PCB TFA294 trova applicazioni in una vasta gamma di settori, tra cui aerospaziale, comunicazioni, sistemi radar e amplificazione di potenza.e stabilità termica lo rendono ideale per:

Equipaggiamento aerospaziale: adatto a sistemi di navigazione aerospaziale, apparecchiature in cabina e componenti di aeromobili.


Infrastrutture di comunicazione: ideale per microonde, antenne, antenne a fascia e sistemi di comunicazione satellitare.


Sistemi radar: adatti ai radar di allarme rapido, ai radar aerei, alle antenne a fascia e alle reti di formazione del fascio.


Amplificazione di potenza: garantisce un'amplificazione efficiente del segnale in applicazioni ad alta potenza.

Disponibilità e sostegno a livello mondiale
Disponibile in tutto il mondo e compatibile con Gerber RS-274-X,il TFA294 Core PCB è pronto a soddisfare le esigenze dei clienti globali che cercano soluzioni ad alte prestazioni per i loro progetti elettronici.

In conclusione, il TFA294 Core PCB è una testimonianza dell'innovazione e dell'eccellenza nella tecnologia dei PCB.e versatilità lo rendono la scelta preferita per applicazioni esigenti dove affidabilità e precisione sono primarie. Se siete interessati al nostro PCB, si prega di contattare il nostro team di vendita a sales10@bichengpcb.com.
