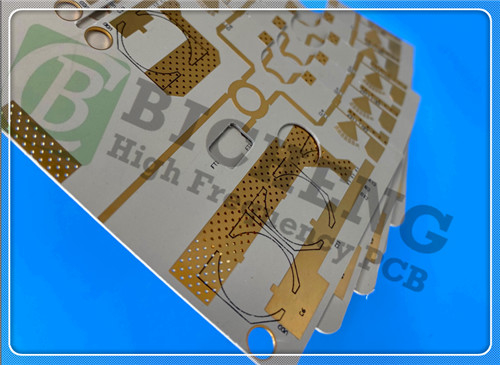

31mil IsoClad 933 PCB 2 strati di immersione di stagno

31mil IsoClad 933 PCB 2 strati di immersione di stagno

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS PER MESE
Informazioni dettagliate
Luogo di origine
CINESE
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
Rogers IsoClad 933 Core - 0,787 mm (31 mil)
Numero di strati:
2-layer
Dimensione del PCB:
700,07 mm x 58,31 mm = 1 PCS, +/- 0,15 mm
Spessore del PCB:
0.9 mm
Peso di Cu finito:
1 oz (1,4 ml) di strati esterni
Finitura superficiale:
Latta di immersione
Evidenziare:

Tavola di circuito di stagno a immersione di 31 millimetri

,

IsoClad 933 PCB

Descrizione del prodotto

Oggi siamo lieti di presentarvi il nostro ultimo PCB Rogers IsoClad 933 a due strati.Questo prodotto all'avanguardia è stato specificamente progettato per soddisfare le rigide esigenze di applicazioni ad alte prestazioni, che lo rende una scelta ideale per settori come le telecomunicazioni, l'aerospaziale e la difesa.



Introduzione al materiale Rogers IsoClad 933
La base di questo PCB è costruita su laminati Rogers IsoClad 933, che sono compositi in fibra di vetro/PTFE non tessuti.Questi laminati sono progettati per fornire caratteristiche di prestazione eccezionali mantenendo al contempo la flessibilità, rendendoli adatti ad applicazioni in cui la conformità è essenziale.



Composizione e processo di fabbricazione unici
Il rinforzo non tessuto dei laminati IsoClad 933 consente una maggiore adattabilità nella progettazione del circuito finale.questi laminati offrono una stabilità dimensionale superiore e una maggiore resistenza meccanicaQuesto progetto si traduce in un prodotto meno rigido della fibra di vetro tradizionale, che offre una maggiore versatilità di applicazione.



Caratteristiche chiave
Il PCB Rogers IsoClad 933 vanta una serie di caratteristiche che lo distinguono dai PCB convenzionali:



Costante dielettrica (Dk): 2,33 a 10 GHz/23°C garantisce prestazioni elettriche stabili su varie frequenze.


Fattore di dissipazione: 0,0016 a 10 GHz/23°C riduce al minimo la perdita di energia durante la trasmissione del segnale, migliorando l'efficienza complessiva.


Forte resistenza al peeling: 10 libbre per pollice, garantendo durata e affidabilità in ambienti difficili.


Basso assorbimento dell'acqua: 0,05% migliora l'affidabilità, in particolare in condizioni umide.


Basso rilascio di gas: con una perdita totale di massa (TML) dello 0,03%, i nostri PCB riducono al minimo i rischi di contaminazione.


Grande uniformità Dk: prestazioni dielettriche costanti in tutta la linea migliorano l'integrità del segnale.



Vantaggi di Rogers IsoClad 933

I vantaggi dell'uso di Rogers IsoClad 933 nella progettazione dei PCB sono molteplici:



Flessibilità: i laminati sono meno rigidi della fibra di vetro tessuta, consentendo disegni più adattabili senza compromettere le prestazioni.


Proprietà isotropiche: questi materiali presentano un'elevata isotropia negli assi X, Y e Z, garantendo prestazioni costanti in tutte le dimensioni.


Stabile Dk: la costante dielettrica rimane stabile su una vasta gamma di frequenze, rendendola adatta a varie applicazioni.


Miglioramento della stabilità dimensionale: questa proprietà consente al PCB di mantenere la sua forma e le sue prestazioni in diverse condizioni ambientali.



31mil IsoClad 933 PCB 2 strati di immersione di stagno 0



Configurazione dell'accumulo di PCB

L'accumulo del PCB appena spedito è stato progettato con cura per ottimizzare le prestazioni:



Strato di rame 1: 35 μm
Rogers IsoClad 933 Core: 0,787 mm (31 mil)
Strato di rame 2: 35 μm



Questa configurazione non solo migliora le prestazioni elettriche, ma contribuisce anche all'integrità meccanica del PCB.



Dettagli della costruzione
La precisione e' la chiave nella costruzione di questo PCB:



Dimensioni della tavola: 70,07 mm x 58,31 mm (± 0,15 mm)
Traccia/spazio minimo: 5/4 mil, consentendo progetti ad alta densità.
Dimensione minima del foro: 0,3 mm, che facilita la versatilità nel posizionamento dei componenti.
Spessore della tavola finita: 0,9 mm, fornendo una soluzione robusta ma leggera.
Peso del rame finito: 1 oz (1,4 mil) per gli strati esterni, garantendo un'adeguata conducibilità.
Spessore di rivestimento via: 20 μm per connessioni affidabili.
Finitura superficiale: stagno immersivo per proteggere dall'ossidazione e garantire la solderabilità.
Top Silkscreen: bianco per un'etichettatura chiara.
Top Solder Mask: Blu per una migliore visibilità.
Prova: prima della spedizione viene eseguita una prova elettrica al 100%, garantendo la garanzia della qualità.



Disegni e norme di conformità
La grafica di questo PCB è fornita nel formato Gerber RS-274-X, garantendo la compatibilità con i processi di produzione standard.Il rispetto delle norme IPC-Classe 2 garantisce un livello di affidabilità moderato, rendendo questo PCB adatto a varie applicazioni.



Disponibilità globale
Questo PCB è disponibile in tutto il mondo, fornendo una soluzione accessibile per ingegneri e progettisti in molteplici settori.



Applicazioni tipiche

La versatilità di questo PCB consente di utilizzarlo in una serie di applicazioni ad alte prestazioni, tra cui:



Antenne conformi: essenziali per progetti flessibili nei sistemi di comunicazione avanzati.


Circuiti Stripline e Microstrip: Perfetto per la trasmissione del segnale RF.


Sistemi di guida: tecnologie di supporto militari e aerospaziali.


Radar e sistemi di guerra elettronica: garantire prestazioni affidabili in applicazioni critiche.



Conclusioni
Il nuovo PCB a due strati Rogers IsoClad 933 rappresenta un significativo progresso nella tecnologia dei PCB.combinando materiali ad alte prestazioni e ingegneria meticolosa per fornire prestazioni eccezionali per applicazioni ad alta frequenzaPer ulteriori richieste o per effettuare un ordine, non esitate a contattarci oggi.



31mil IsoClad 933 PCB 2 strati di immersione di stagno 1
