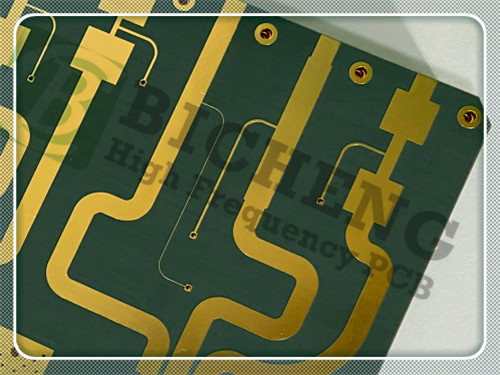

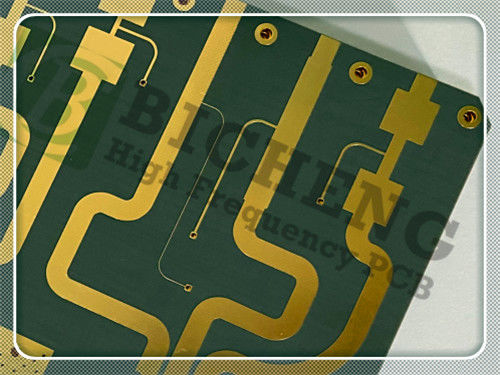

Circuiti a due strati a 20 mil TLY-5 PCB con oro immersivo

Nel panorama tecnologico in rapida evoluzione, la domanda di circuiti stampati ad alte prestazioni (PCB) è in costante aumento.Il PCB rigido a doppio strato TLY-5 è stato introdotto come soluzione all'avanguardia, specificamente progettato per soddisfare i rigorosi requisiti dei radar automobilistici e delle applicazioni di telecomunicazione.e applicazioni del PCB TLY-5, fornendo informazioni preziose per ingegneri, produttori e decisori.

Introduzione al TLY-5
Il laminato TLY-5 è realizzato in fibra di vetro tessuta leggera, il che migliora significativamente la sua stabilità dimensionale rispetto ai tradizionali compositi PTFE rinforzati con fibre tritate.Questa struttura tessuta fornisce un laminato meccanicamente stabileIl TLY-5 è particolarmente adatto per le applicazioni radar automobilistiche progettate per funzionare a 77 GHz,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mm.

Caratteristiche chiave
Il PCB TLY-5 vanta diverse caratteristiche avanzate che lo distinguono dal mercato:

Costante dielettrica: il laminato presenta una costante dielettrica di 2,2 con una tolleranza stretta di 0,02 a 10 GHz / 23 °C.Questa coerenza garantisce un'integrità del segnale affidabile in una vasta gamma di applicazioni.


Tangente di perdita: una tangente di perdita eccezionalmente bassa di 0,0009 a 10 GHz riduce al minimo la perdita di energia, migliorando l'efficienza complessiva nelle operazioni ad alta frequenza.


Densità: con una densità specifica di 2,19 g/cm3, il materiale combina proprietà di leggerezza con una robusta resistenza meccanica.


Assorbimento dell'umidità: il tasso di assorbimento dell'umidità è limitato a solo lo 0,02%, garantendo stabilità e affidabilità in diverse condizioni ambientali.


Coefficiente di espansione termica (CTE): i valori CTE di 26 ppm/°C nell'asse X, 15 ppm/°C nell'asse Y e 217 ppm/°C nell'asse Z contribuiscono alla stabilità termica del PCB.

Benefici
Il PCB TLY-5 offre una moltitudine di vantaggi, che lo rendono una scelta eccellente per varie applicazioni:

Stabilità dimensionale: la struttura in fibra di vetro tessuta consente una maggiore stabilità meccanica, garantendo che il PCB mantenga le sue dimensioni in diverse condizioni.


Fattore di dissipazione più basso: questa caratteristica porta a un miglioramento dell'efficienza della trasmissione del segnale, rendendolo ideale per applicazioni ad alta frequenza.


Basso assorbimento dell'umidità: il minimo assorbimento dell'umidità migliora la durata e le prestazioni del PCB in ambienti umidi.


Alta resistenza alla buccia di rame: questa caratteristica garantisce forti interconnessioni, contribuendo all'affidabilità e alla longevità del PCB.


Costante dielettrica uniforme: proprietà dielettriche costanti portano a prestazioni affidabili in un ampio intervallo di frequenza, essenziali per applicazioni di precisione.

Costruzione e specifiche del PCB
Questo PCB rigido a due strati è costruito con meticolosa attenzione ai dettagli:

Accoppiamento: il PCB è composto da due strati di rame (35 μm ciascuno) che circondano un nucleo di TLY-5 che misura 0,508 mm (20 mil).


Dimensioni della tavola: le dimensioni sono fissate a 175 mm x 170 mm, con una tolleranza di ± 0,15 mm, consentendo un'integrazione precisa in vari disegni.


Traccia/spazio minimo: le specifiche consentono una traccia e uno spazio minimi di 9/12 mils, per accogliere disegni di circuiti ad alta densità.


Dimensione minima del foro: una dimensione minima del foro di 0,3 mm supporta una varietà di tipi di componenti e facilita opzioni di progettazione versatili.


Spessore finito: lo spessore del pannello finito è di 0,6 mm, con un peso esterno di rame di 1,4 mil.


Finitura superficiale: l'oro immersivo viene applicato per garantire un'eccellente conducibilità elettrica e protezione contro i fattori ambientali.


Silkscreen e maschera di saldatura: non viene applicata silkscreen o maschera di saldatura, fornendo una superficie pulita e senza ostacoli per il montaggio.


Prova: prima della spedizione viene applicato un rigoroso processo di prova elettrica al 100%, che garantisce che ogni scheda soddisfi criteri di prestazione rigorosi.

Assicurazione della qualità
Il PCB TLY-5 aderisce agli standard IPC-Class-2, che garantiscono prestazioni e affidabilità di alta qualità.Questo impegno per il controllo della qualità riduce al minimo il rischio di guasti sul campo e aumenta la soddisfazione dei clienti.

Applicazioni tipiche
La versatilità del PCB TLY-5 lo rende adatto a una vasta gamma di applicazioni, tra cui:

Radar automobilistico: ideale per sistemi avanzati di assistenza alla guida (ADAS) e altre tecnologie di sicurezza dei veicoli che richiedono prestazioni affidabili ad alta frequenza.


Comunicazioni satellitari/cellulari: supporta efficacemente i sistemi di comunicazione ad alta frequenza, garantendo connessioni stabili e trasmissione di dati.


Amplificatori di potenza: Migliora le prestazioni nelle applicazioni RF, fornendo l'affidabilità necessaria per i sistemi critici.
LNB, LNA, LNC: efficaci per applicazioni a basso rumore nelle comunicazioni satellitari, contribuendo a migliorare la qualità del segnale.


Aerospaziale: soddisfa rigorosi standard di affidabilità e prestazioni nelle applicazioni aerospaziali più esigenti.
Applicazioni a banda Ka, E e W: supporta tecnologie all'avanguardia nei sistemi di telecomunicazioni e radar.

Conclusioni
Il PCB rigido a due strati TLY-5 rappresenta un significativo progresso nella tecnologia dei PCB, combinando caratteristiche di elevate prestazioni con una comprovata affidabilità ed efficienza in termini di costi.Le sue robuste proprietà elettriche, eccellente stabilità dimensionale e compatibilità con i processi di produzione standard lo rendono una scelta ideale per le moderne applicazioni elettroniche.La domanda di soluzioni innovative continua a crescere, il PCB TLY-5 si distingue come un'opzione affidabile che risponde alle sfide dei progetti sofisticati di oggi.Investire in questo PCB non solo migliora le prestazioni ma garantisce anche la soddisfazione a lungo termine per gli ingegneri e i loro progetti.
