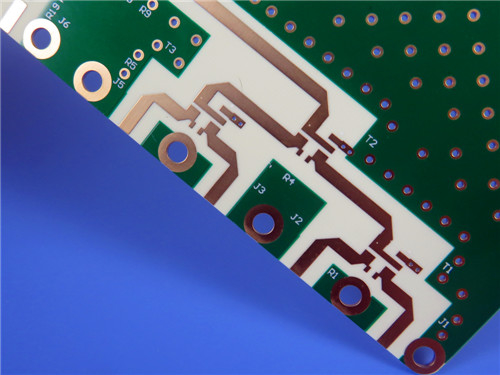

RO3210 PCB a doppio lato 25 mil Immersione Tin Rogers Circuit Board

Nel mondo dell'elettronica ad alta frequenza, la domanda di circuiti stampati (PCB) affidabili e ad alte prestazioni è in continua crescita.Siamo specializzati nella fornitura di PCB utilizzando materiali di circuito ad alta frequenza Rogers RO3210, garantendo prestazioni elettriche eccezionali e stabilità meccanica per le applicazioni più esigenti.

Che cos'è RO3210?
RO3210 è un laminato di ceramica rinforzato con fibra di vetro tessuta, progettato da Rogers Corporation per fornire proprietà elettriche e meccaniche superiori.Questo materiale combina la liscezza superficiale dei laminati in PTFE non tessutiRO3210 è ideale per applicazioni ad alta frequenza,offrendo una migliore stabilità meccanica e prestazioni costanti.

Perche' RO3210?
RO3210 non e' solo un altro materiale per PCB, e' un punto di svolta.laminato di fibra di vetro tessuto è progettato per offrire una combinazione unica di proprietà elettriche e meccanicheLe sue caratteristiche più importanti sono:

Performance elettrica eccezionale: con una costante dielettrica (Dk) di 10,2 e un basso fattore di dissipazione di 0,0027 a 10 GHz, RO3210 garantisce una perdita minima di segnale,rendendolo ideale per applicazioni ad alta frequenza.

Stabilità meccanica: il rinforzo in vetro tessuto offre una rigidità superiore, semplificando la manipolazione durante la fabbricazione e l'assemblaggio.

Affidabilità termica: con una conduttività termica di 0,81 W/mk e un coefficiente di espansione termica (CTE) abbinato al rame, RO3210 garantisce prestazioni affidabili anche sotto stress termico.

Lissità superficiale: la superficie liscia del materiale consente tolleranze di incisione di linee più sottili, consentendo la creazione di disegni di circuiti complessi.

Specificità principali
Accoppiamento: PCB rigidi a due strati

Materiale di base: Rogers RO3210 (0,635 mm di spessore)

Strati di rame: 35 μm ciascuno

Dimensioni della tavola: 40 mm x 44 mm (tolleranza: +/- 0,15 mm)

Trace/Space: 5/6 mils

Dimensione del foro: minimo 0,3 mm

Finitura superficiale: stagno per immersione

Maschera di saldatura: verde (in alto e in basso)

Filtro di seta: Bianco (alto e basso)

Assicurazione della qualità: prova elettrica al 100% prima della spedizione

Perché questi dettagli sono importanti
Precisione: con un minimo di traccia/spazio di 5/6 millimetri e una finitura superficiale liscia, i vostri disegni saranno eseguiti con precisione.

Durabilità: la CTE corrispondente al rame e l'alta temperatura di decomposizione (500°C) garantiscono un'affidabilità a lungo termine, anche in ambienti difficili.

Consistenza: il nostro rispetto degli standard IPC-Class-2 garantisce un prodotto di cui ci si può fidare.

Applicazioni che richiedono eccellenza
I PCB basati su RO3210 sono la spina dorsale di alcune delle tecnologie più avanzate di oggi.

Sistemi automobilistici: dall'evitamento delle collisioni alle antenne GPS, RO3210 garantisce prestazioni affidabili in applicazioni automobilistiche critiche.

Comunicazioni wireless: che si tratti di antenne a microstrip patch o infrastrutture per stazioni base, i nostri PCB offrono le prestazioni di cui avete bisogno.

Sistemi satellitari e a banda larga: la bassa perdita di segnale e la stabilità termica di RO3210 lo rendono ideale per satelliti di trasmissione diretta e sistemi a banda larga wireless.

Elettronica industriale: i backplan di potenza e i lettori di contatori remoti beneficiano della stabilità dimensionale e della durata del materiale.

Facciamo vivere la tua visione
Se state cercando un fornitore di PCB che capisca le complessità delle applicazioni ad alta frequenza, non cercate oltre.Siamo pronti a trasformare i vostri progetti in realtà con PCB che offrono prestazioni e affidabilità senza pari.

Contattaci oggi per discutere del tuo progetto e richiedere un preventivo.
