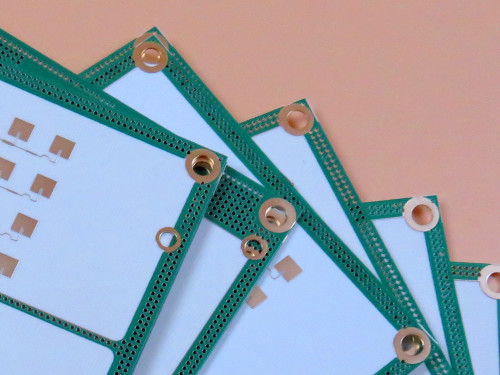

RO4003C PCB 2 strato 12mil Rogers Circuit Board ENEPIG Finito

Siamo lieti di presentarvi il nostro nuovo PCB con laminati RO4003C 12 millimetri.I laminati Rogers RO4003C si distinguono come una scelta superiore per ingegneri e progettisti che cercano prestazioni elettriche e fabbricabilità eccezionali. Progettati per applicazioni ad alto volume e sensibili alle prestazioni, i materiali RO4003C combinano le proprietà elettriche del PTFE/vetro tessuto con la facilità di lavorazione dell'epossidio/vetro,rendendoli una soluzione ideale per un'ampia gamma di industrie.

Caratteristiche principali del PCB RO4003C


Performance elettrica eccezionale
Costante dielettrica (Dk): 3,38 ± 0,05 a 10 GHz

Fattore di dissipazione: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz

La bassa perdita e il controllo rigoroso delle proprietà dielettriche garantiscono un'integrità del segnale superiore, rendendolo perfetto per applicazioni ad alta frequenza.

Stabilità termica
Conduttività termica: 0,71 W/m/°K

Coefficiente termico della costante dielettrica: +40 ppm/°C

L'elevato Tg (> 280°C o 536°F) garantisce prestazioni stabili in una vasta gamma di temperature, anche in ambienti di forte shock termico.

Stabilità dimensionale
CTE dell'asse X: 11 ppm/°C, CTE dell'asse Y: 14 ppm/°C, CTE dell'asse Z: 46 ppm/°C

Corrisponde all'espansione termica del rame, garantendo un'eccellente stabilità dimensionale e un'affidabile qualità del forato.

Basso assorbimento di umidità
Assorbimento dell'umidità: 0,06%

Questo basso tasso di assorbimento dell'umidità aumenta l'affidabilità in ambienti umidi o difficili.

Fabbricazione economica
Processi come il FR-4, che eliminano la necessità di trattamenti speciali o procedure di movimentazione.

Prezzi competitivi rispetto ai laminati convenzionali.

Dettagli della costruzione del PCB
Questo PCB rigido a due strati che utilizza il nucleo RO4003C di Rogers è progettato per soddisfare i più alti standard di qualità e prestazioni:

Dimensioni della tavola: 50 mm x 70 mm (± 0,15 mm)

Strato di accumulo:

Strato di rame 1: 35 μm

Rogers RO4003C Core: 0,305 mm (12 mil)

Strato di rame 2: 35 μm

Traccia/spazio: 5/5 mils (minimo)

Dimensione del foro: 0,25 mm (minimo)

Spessore della tavola finita: 0,4 mm

Finitura superficiale: nichel inossidabile oro in immersione in palladio inossidabile (ENEPIG)

Maschera di saldatura: in alto Verde, in basso Nessuna

Silkscreen: in alto bianco, in basso nessuno

Assicurazione della qualità: 100% di prova elettrica prima della spedizione, conforme alle norme IPC-Classe 2.

Perché scegliere PCB RO4003C?
Ideale per le costruzioni a cartoni multilivello (MLB)
La stabilità termica e dimensionale di RO4003C lo rende perfetto per schede dielettriche multilivello miste, garantendo prestazioni affidabili in progetti complessi.

Applicazioni ad alto volume
Progettati per applicazioni sensibili alle prestazioni, i PCB RO4003C sono adatti alla produzione in grandi volumi senza compromettere la qualità o il costo.

Disponibilità globale
I nostri PCB RO4003C sono disponibili in tutto il mondo, garantendo la consegna tempestiva e il supporto per i vostri progetti.

Applicazioni tipiche
I PCB Rogers RO4003C sono ampiamente utilizzati in industrie che richiedono prestazioni e affidabilità ad alta frequenza, tra cui:

Antenne e amplificatori di potenza delle stazioni base cellulari

Etichette di identificazione RF

Radar e sensori automobilistici

LNB per satelliti di trasmissione diretta

Qualità e affidabilità
I PCB RO4003C sono fabbricati per soddisfare gli standard IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.puoi fidarti che ogni tavola soddisfi le tue specifiche esatte.

Ottenete un preventivo oggi!
Sia che stiate progettando per sistemi di telecomunicazioni, automobilistici o satellitari, i PCB Rogers RO4003C offrono la perfetta combinazione di prestazioni, affidabilità ed efficienza economica.Contattaci oggi per discutere le tue esigenze e richiedere un preventivoLasciateci aiutarvi a dare vita ai vostri progetti ad alta frequenza con i laminati RO4003C!
