In bicheng, siamo specializzati nella fornitura di soluzioni PCB all'avanguardia che spingono i confini delle prestazioni e dell'affidabilità.I nostri PCB Rogers RO4350B sono progettati per soddisfare i requisiti più esigenti di applicazioni RF e microondeChe si tratti di sviluppare stazioni base cellulari, sistemi radar automobilistici, o dispositivi di comunicazione satellitare,i nostri PCB RO4350B sono la scelta perfetta per il tuo prossimo progetto rivoluzionario.
Perché Rogers RO4350B si distingue
Rogers RO4350B è un materiale rivoluzionario che colma il divario tra laminati PTFE ad alte prestazioni e soluzioni epoxi/vetro convenienti.
prestazioni elettriche senza pari: con una costante dielettrica (Dk) strettamente controllata di 3,48 +/- 0,05 a 10 GHz/23°C e un fattore di dissipazione ultra-basso di 0,0037 a 10 GHz/23°C,RO4350B garantisce un'integrità del segnale superiore e una perdita minima, anche ad alte frequenze.
Eccellenza termica: un'alta temperatura di transizione del vetro (Tg) di > 280 °C e una conduttività termica di 0,69 W/m/°K lo rendono ideale per ambienti ad alta potenza e ad alta temperatura.
Stabilità dimensionale: il suo CTE (coefficiente di espansione termica) corrisponde strettamente a quello del rame (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),garantire una stabilità dimensionale eccezionale per le strutture a cartone a più strati.
Fabbricazione conveniente: a differenza dei materiali PTFE tradizionali, RO4350B può essere lavorato utilizzando metodi standard FR-4, riducendo significativamente i costi di produzione senza compromettere la qualità.
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

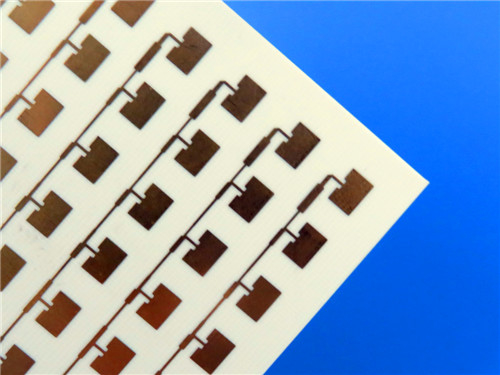

Le nostre specifiche di PCB RO4350B
Offriamo PCB rigidi a due strati progettati per soddisfare i più elevati standard del settore.
Dimensioni della scheda: 340 mm x 340 mm (1 PCS), con una tolleranza di precisione di +/- 0,15 mm.
Strato di accumulo:
Strato di rame 1: 35 μm
Rogers RO4350B Core: 0,102 mm (4 mil)
Strato di rame 2: 35 μm
Trace/Space: minimo 4/5 mil per disegni complessi.
Dimensione del foro: minimo 0,25 mm per collegamenti affidabili.
Spessore della tavola finita: 0,2 mm, che garantisce una costruzione leggera ma resistente.
Finitura superficiale: oro immersivo per una maggiore solderabilità e affidabilità a lungo termine.
Assicurazione della qualità: ogni scheda è sottoposta a test elettrici al 100% e soddisfa gli standard IPC-Class-2.
Perché scegliere i PCB RO4350B?
Perfetto per i disegni a più strati: ideale per le costruzioni complesse di schede a più strati a dielettricità mista.
Produzione conveniente: utilizza la lavorazione standard FR-4, riducendo i costi di produzione.
Affidabilità di cui ci si può fidare: eccezionale stabilità dimensionale e qualità del forato, anche in condizioni termiche estreme.
Prezzi competitivi: laminati ad alte prestazioni a una frazione del costo dei materiali tradizionali per microonde.
Applicazioni che ispirano l'innovazione
Questi PCB RO4350B sono affidabili in una vasta gamma di applicazioni ad alta frequenza e alta potenza, tra cui:
Antenne e amplificatori di potenza delle stazioni base cellulari
Etichette di identificazione RF
Sistemi radar e sensori per l'automotive
LNB per satelliti di trasmissione diretta
Disponibilità globale, qualità senza compromessi
Siamo impegnati a fornire eccellenza in tutto il mondo. i nostri PCB sono fabbricati secondo gli standard IPC-Class-2, garantendo affidabilità e prestazioni in ogni applicazione.Ti abbiamo coperto con una logistica fluida e consegna puntuale..
Il tuo prossimo passo: costruiamo qualcosa di straordinario!
I nostri PCB Rogers RO4350B combinano precisione, prestazioni e convenienza per aiutarvi a raggiungere i vostri obiettivi.Contattaci oggi per richiedere un preventivo o discutere le esigenze del tuo progettoCollaboriamo per creare soluzioni che fissino nuovi standard di innovazione.
