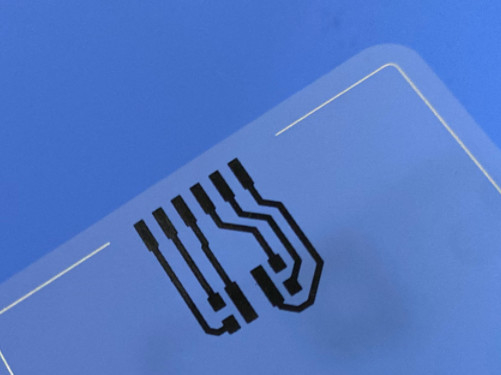

Flessibile PCB PET trasparente FPC 4mil 1 strato immersione argento

Siamo felici di presentare un PCB flessibile basato sul materiale trasparente flessibile SF490 PET di Shengyi Technology, progettato per soddisfare le crescenti richieste dell'elettronica moderna.Combinazione di elevata trasparenza, eccezionale flessibilità e prestazioni affidabili, questo PCB flessibile a 1 strato è realizzato utilizzando FCCL trasparente a base di pellicola PET senza alogene (SF490).È una scelta ideale per applicazioni come i display flessibili, pannelli touch, dispositivi indossabili e elettronica intelligente, che offrono una perfetta combinazione di estetica e funzionalità.

Trasparenza senza pari per i disegni all'avanguardia

Questo PCB flessibile trasparente presenta una pellicola PET di grado ottico con una trasmissione luminosa superiore al 90%, consentendo di progettare circuiti quasi invisibili.Questo lo rende perfetto per applicazioni di fascia alta come display trasparenti e schermi curviL'elevata piattezza della superficie del materiale garantisce una finitura impeccabile e priva di bolle, conferendo ai prodotti finali un aspetto elegante e professionale.

Flessibilità eccezionale per applicazioni dinamiche

Progettato per resistere ad un uso rigoroso, questo PCB flessibile offre eccezionale flessibilità e resistenza alla piegatura.con spessore del materiale base personalizzabile (75 - 188μm) e foglio di rame ultra-sottile (1/2OZ - 1OZ), supporta la piegatura dinamica con un raggio di piegatura ≤1 mm e oltre 100.000 cicli di piegatura.e altri dispositivi elettronici flessibili innovativi.

Performance elettrica affidabile per applicazioni ad alta frequenza

Questo PCB offre prestazioni elettriche stabili, grazie alla sua bassa costante dielettrica (Dk) e perdita dielettrica (Df).con un'intensità di potenza di potenza superiore a 50 W,Inoltre, la rugosità superficiale controllata del foglio di rame garantisce una impedenza di linea costante e un'integrità del segnale superiore.

Durabilità in ambienti difficili

Progettato per funzionare in condizioni difficili, questo PCB flessibile funziona in modo affidabile in un'ampia gamma di temperature (-40°C a +130°C).garantire la durata a lungo termine anche in ambienti complessiIl PCB è inoltre compatibile con i processi di saldatura senza piombo e SMT, rendendolo una scelta versatile per varie applicazioni industriali.

Eco-compatibile e sicuro

Questo PCB è conforme agli standard ambientali internazionali quali RoHS e REACH, riflettendo il suo impegno per la sostenibilità.mentre la sua certificazione UL e l'eccellente ritardamento della fiamma (grado 94V-0) garantiscono la sicurezza e l'affidabilità dei prodotti finali.

Specifiche tecniche

- PCB Stackup:
- PCB flessibili a uno strato
- Strato di carbonio
- Silver_layer_1: 17 μm
- SF490: 0,127 mm (5 millimetri)

- Dettagli di costruzione FPC:
- Dimensioni: 50 mm x 40 mm (± 0,15 mm)
- Traccia minima/spazio: 10/10 mils
- Dimensione minima del foro: 0,25 mm
- Spessore della tavola finita: 0,2 mm
- Finitura superficiale: traccia d' argento + inchiostro al carbonio
- 100% testato elettricamente

- Parametri chiave:
- Resistenza alla buccia (90°): ≥ 0,8 N/mm
- Trasmissione della luce visibile: ≥ 90%
- Stabilità dimensionale: ± 1%
- Resistenza chimica: ≥ 90%
- Resistenza al volume: ≥10^6 MΩ-cm
- Resistenza superficiale: ≥10^5 MΩ

Applicazioni

Questo PCB trasparente flessibile in PET è progettato per una vasta gamma di applicazioni innovative, tra cui:

- Grandi display a LED: circuiti ad alta trasparenza per visualizzazioni vivaci e fluide.


- Display flessibili: schermi trasparenti e curvi per l'elettronica moderna.


- Touch Panel: interfacce ad alte prestazioni per dispositivi intelligenti.


- Dispositivi indossabili: circuiti durevoli e flessibili per monitor di fitness e smartwatch.


- Smart Electronics: soluzioni avanzate per l'IoT e i dispositivi connessi.

Assicurazione della qualità e disponibilità

Questo PCB aderisce allo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.rendendolo accessibile ai progetti globali.
