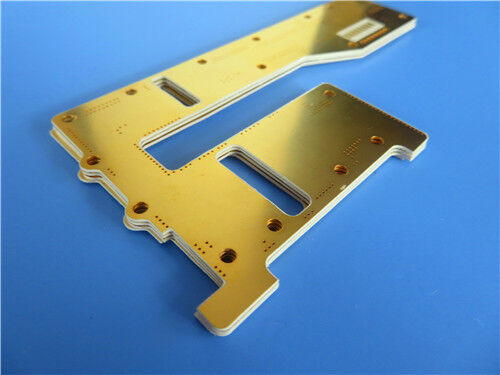

Scheda PCB Rogers TMM13i a 2 strati, spessore 0,6 mm, finitura oro per immersione

Questo PCB rigido a due strati Rogers TMM13i è un circuito stampato a RF e microonde di alta qualità progettato per applicazioni ad alta frequenza.Costruito con materiale di sottostato polimerico ceramico termoassorbente isotropico Rogers TMM13i di alta qualità, la scheda presenta uno spessore finito standard di 0,6 mm e un peso di rame dello strato esterno di 1 oz (1,4 mil).Adotta la finitura superficiale in oro immersione per una conducibilità elettrica superiore e capacità antiossidazione, con spessore di 20 μm tramite rivestimento per garantire una conduzione del circuito coerente e affidabile, dotato di una larghezza/distanza minima della linea di 5/8 millimetri e di una dimensione minima del foro di 0,25 mm,il PCB utilizza una struttura non cieca, abbinato a vetrina bianca sul lato superiore e configurazione senza maschera di saldatura a doppio lato. Prodotto secondo i criteri IPC-Classe-2 e basato sui file di fabbricazione Gerber RS-274-X,ciascuna scheda è sottoposta a una prova elettrica completa al 100% prima della spedizione, con copertura globale di approvvigionamento per la diffusione versatile di circuiti ad alta frequenza.

Specifica dei PCB

Questo PCB ad alta frequenza adotta un robusto impilamento rigido a due strati senza vias ciechi, consentendo una produzione stabile e ottimale per i circuiti a microonde.La struttura a strato simmetrico offre prestazioni elettriche costanti e un'attenuazione minima del segnale ad alta frequenza.

Struttura dell'accumulo di PCB:

Statistica dei PCB

Questo PCB RF TMM13i ad alte prestazioni presenta un layout di circuito ben ottimizzato per la trasmissione del segnale ad alta frequenza.Distribuzione dei pad e via posizionamento per supportare i requisiti di montaggio di dimensioni compatte e di alta precisione.

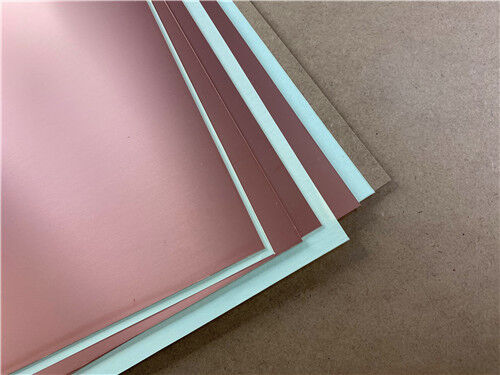

Rogers TMM13iIntroduzione al substrato

Rogers TMM13i è un laminato composito termoresistente in polimeri di idrocarburi caricato in ceramica, progettato appositamente per applicazioni a strisce e microstrisce con alto livello di affidabilità.

È caratterizzato da una costante dielettrica isotropa (Dk) con un coefficiente termico della costante dielettrica inferiore a 30 ppm/°C, che garantisce un'eccellente stabilità elettrica in un ampio intervallo di temperature.Il materiale presenta un coefficiente isotropico di espansione termica (CTE) molto simile a quello del rame, migliorando in modo significativo l'affidabilità dei fori di rivestimento sotto il ciclo termico.La sua conduttività termica è circa il doppio di quella dei laminati convenzionali in PTFE/ceramica, fornendo una dissipazione termica superiore.

Basato su un sistema di resina termo-resistente, TMM13i non si ammorbidisce quando viene riscaldato, eliminando i problemi di sollevamento del cuscinetto o deformazione del substrato durante il legame del filo.non richiede alcun pretrattamento con naftalato di sodio prima del rivestimento senza elettroliti e può essere lavorato utilizzando apparecchiature standard per la fabbricazione di PCB, combinando eccellenti prestazioni RF con la comodità di produzione.

Proprietà elettriche e termiche superiori

Materiale TMM13iBenefici e vantaggi

Standard di prestazione superioreFR4e PCB convenzionali a microonde, questo PCB TMM13i a 2 strati offre una eccezionale stabilità meccanica e compatibilità di fabbricazione,rendendolo ideale per scenari di applicazione ad alta frequenza e alta precisione.

Stabilità meccanica superiore: resiste al flusso di scarico e freddo, mantenendo prestazioni strutturali stabili durante il funzionamento a lungo termine

Eccezionale resistenza chimica: resiste alle sostanze chimiche e agli etchanti comuni per la lavorazione dei PCB, riducendo i danni al substrato e aumentando il rendimento di fabbricazione

Flusso di lavoro ottimizzato per il rivestimento: non richiede alcun pretrattamento con naftanato di sodio per il rivestimento senza elettro, riducendo i cicli di produzione e i costi

Capacità affidabile di attaccamento del filo: la costruzione in resina termostabile previene la deformazione del substrato e il sollevamento del pad per l'imballaggio di precisione

Assicurazione della qualità completa: il 100% dei test elettrici post-produzione elimina i difetti del circuito per una continuità di affidabilità

Finitura in oro immersivo ad alte prestazioni: offre solderabilità, conducibilità e resistenza all'ossidazione superiori per una durata di vita prolungata

Applicazioni tipiche

Grazie alla sua bassa perdita di segnale, alla sua costante stabilità dielettrica e alla sua affidabile resistenza termica,I PCB ad alta frequenza Rogers TMM13i sono ampiamente utilizzati nei campi industriali RF e microonde ad alta precisione:

• Strumenti per la prova di precisione dei chip e tester industriali
• Dispositivi per l'imballaggio o la riparazione di apparecchi per l'imballaggio
• Filtri RF, accoppiatori di segnale e componenti di divisione di potenza
• Moduli di circuiti ad alta frequenza RF e microonde personalizzati
• Dispositivi elettronici di comunicazione e radar ad alta precisione

Garanzia di qualità e servizio

Tutti i PCB a microonde TMM13i sono fabbricati in stretta conformità con le specifiche di qualità industriale IPC-Class-2.questi PCB forniscono un modello di circuito preciso e una consistenza dimensionale eccezionale per pianificazioni di circuiti affidabili ad alta frequenzaOgni unità completata subisce una verifica completa delle prestazioni elettriche prima della spedizione per eliminare i difetti funzionali e garantire una qualità costante.Con accessibilità mondiale dell'approvvigionamento e supporto tecnico professionale, questi PCB RF ad alte prestazioni forniscono soluzioni affidabili per la produzione industriale e le applicazioni di ricerca e sviluppo di fascia alta sui mercati globali.
