Nel paesaggio dell'elettronica in rapida evoluzione, la domanda di circuiti stampati ad alte prestazioni (PCB) è al massimo dei tempi.costruito con materiale Rogers RO3003, è all'avanguardia in questa tecnologia, specificamente progettata per applicazioni che richiedono affidabilità, precisione e prestazioni ad alta frequenza.Questo articolo approfondisce le sottigliezze della nostra ultima offerta, delineando la sua costruzione, i suoi benefici, le sue applicazioni e i vantaggi unici che la distinguono dal mercato competitivo.
Costruzione e specifiche del PCB
Materiale e stratificazione

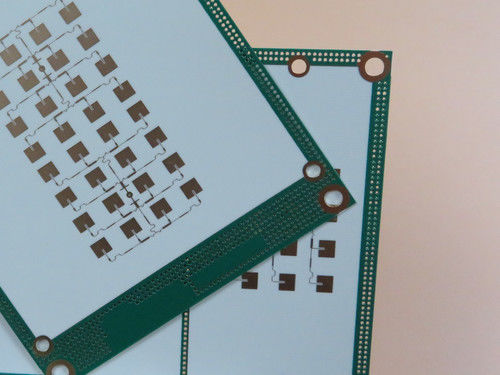

Il fondamento di questo PCB risiede nell'uso di Rogers RO3003, un composito PTFE ricoperto di ceramica rinomato per la sua stabilità e prestazioni nelle applicazioni ad alta frequenza.La scheda presenta un disegno rigido a due strati, con le dimensioni di 69,25 mm x 92,45 mm, che lo rende compatto ma abbastanza potente per soddisfare le diverse esigenze di applicazione.
L'accoppiamento del PCB è il seguente:
- Strato di rame 1: 35 μm
- Rogers RO3003 Substrato: 5 millimetri
- Strato di rame 2: 35 μm
Specifiche di precisione
Questo PCB è progettato con elevata precisione, offrendo:
- Traccia minima: 5/5 mils.
- Dimensione minima del foro: 0,2 mm
- Spessore del cartone finito: 0,2 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
Con il 100% di test elettrici prima della spedizione, ci assicuriamo che ogni scheda soddisfi severi standard qualitativi, pronti a funzionare in modo affidabile sul campo.
Vantaggi del materiale Rogers RO3003
Stabilità e prestazioni
Una delle caratteristiche distintive del Rogers RO3003 è la sua eccellente stabilità della costante dielettrica (Dk) su una gamma di temperature e frequenze.
Questa caratteristica è fondamentale per le applicazioni che richiedono prestazioni costanti, come i sistemi radar per automobili che operano a 77 GHz e le tecnologie avanzate di comunicazione wireless,compresa l'infrastruttura 5G.
- Costante dielettrica: 3 ± 0,04 a 10 GHz/23°C
- Fattore di dissipazione: 0,001 a 10 GHz/23°C
- Stabilità termica: Td > 500°C
- Assorbimento di umidità: 0,04%
Queste proprietà rendono RO3003 una scelta ideale per applicazioni che richiedono una bassa perdita dielettrica e eccellenti proprietà meccaniche a diverse temperature.
| RO3003 Valore tipico |
| Immobili |
RO3003 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-3 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.9 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
12.7 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Proprietà meccaniche
Questo PCB presenta un basso coefficiente di espansione termica (CTE), che corrisponde molto a quello del rame.che lo rende adatto ad applicazioni sensibili alle fluttuazioni di temperaturaLe proprietà meccaniche uniformi su una gamma di costanti dielettrici facilitano anche la progettazione di schede a più strati, migliorando la versatilità nella progettazione dei circuiti.
Applicazioni
Il nostro PCB a due strati RO3003 è progettato per eccellere in diverse applicazioni chiave:
- Radar per l'automobile: per sistemi che richiedono un funzionamento ad alta frequenza per la sicurezza e la navigazione.
- Telecomunicazioni: gli amplificatori di potenza e le antenne dei sistemi cellulari beneficiano delle caratteristiche di bassa perdita di questo PCB.
- Comunicazioni satellitari: le sue prestazioni sono fondamentali per le antenne GPS e i satelliti di trasmissione diretta, garantendo una trasmissione dei dati affidabile.
- Comunicazione wireless: ideale per antenne a patch e lettori di contatori remoti.
Disponibilità globale
Questo PCB avanzato è disponibile per la spedizione in tutto il mondo, rispettando gli standard IPC-Class-2, che garantisce che soddisfi la qualità e l'affidabilità attese in varie applicazioni industriali.Il nostro impegno per l'eccellenza garantisce che riceverete un prodotto che non solo soddisfa, ma supera le vostre aspettative..
Conclusioni
In sintesi, il nostro nuovo PCB a due strati realizzato con Rogers RO3003 è più di una semplice scheda di circuito; è uno strumento potente progettato per affrontare le sfide dell'elettronica moderna.Con le sue proprietà materiali superioriIn base alle sue caratteristiche di ingegneria di precisione e al suo ampio potenziale di applicazione, questo PCB è pronto a supportare la prossima generazione di tecnologie ad alta frequenza.
Scegliete il nostro PCB RO3003 per il vostro prossimo progetto e sperimentate la differenza che i materiali di alta qualità e l'artigianato possono fare.Contattaci oggi e lasciaci aiutarti a raggiungere i tuoi obiettivi.
