Nel mondo della tecnologia in rapida evoluzione, la necessità di circuiti stampati ad alte prestazioni (PCB) è al massimo dei tempi.è specificamente progettato per soddisfare i requisiti rigorosi delle applicazioni contemporanee.

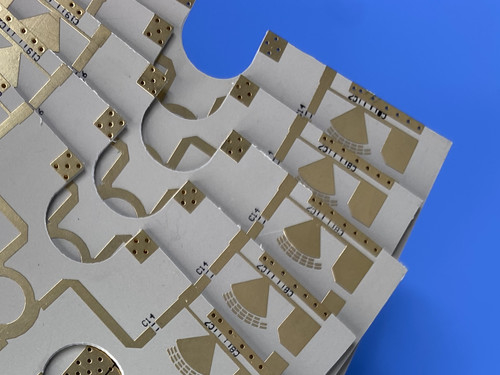

Costruzione e specifiche del PCB
Materiale avanzato: Rogers RO3006
Al centro di questo PCB c'è Rogers RO3006, un composito PTFE ricoperto di ceramica noto per la sua stabilità elettrica e meccanica superiore.Questo materiale è specificamente progettato per applicazioni ad alta frequenza, garantendo prestazioni costanti su una gamma di temperature e frequenze.
Specifiche tecniche
I dettagli specifici di questo PCB a due strati sono i seguenti:
- Dimensioni: 76 mm x 52 mm (1 PCS)
- Numero di strati: 2 strati
- Traccia minima/spazio: 5/4 mil.
- Dimensione minima del foro: 0,35 mm
- Spessore del cartone finito: 0,71 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo in nichel senza elettro (ENIG)
- Silkscreen: bianco sopra, niente sotto
- Maschera di saldatura: verde in alto, niente in basso
Impilazione di PCB
L'accumulo di PCB è strutturato come segue:
- Strato di rame 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Strato di rame 2: 35 μm
| Immobili |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
6.5 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.86 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
7.1 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Caratteristiche e benefici principali
Proprietà elettriche eccezionali
Rogers RO3006 vanta una costante dielettrica di 6,15 ± 0,15 a 10 GHz, insieme a un basso fattore di dissipazione di 0.002Queste caratteristiche garantiscono una minima perdita di segnale e un'elevata efficienza, rendendolo ideale per applicazioni ad alta frequenza.
Stabilità meccanica
Il basso coefficiente di espansione termica (CTE) del materiale si allinea strettamente a quello del rame, favorendo assemblaggi affidabili montati in superficie.Questa caratteristica è particolarmente utile per applicazioni sensibili alle fluttuazioni di temperatura, garantendo un'eccellente stabilità dimensionale.
Fabbricazione economica
Offriamo soluzioni per prototipi, piccole partite e produzione in serie.fornire prezzi economici per il laminato senza compromettere la qualitàQuesta versatilità li rende una scelta ideale per la prototipazione e la produzione su piccola e grande scala.
Applicazioni tipiche
Questo PCB a due strati RO3006 è versatile e adatto a varie applicazioni, tra cui:
- sistemi radar per l'automotive: miglioramento delle caratteristiche di sicurezza e delle capacità di navigazione.
- Telecomunicazioni cellulari: utilizzate in amplificatori di potenza e antenne per una comunicazione efficiente.
- sistemi di posizionamento globale (GPS): fornire prestazioni affidabili nelle comunicazioni satellitari.
- Comunicazioni wireless: ideale per antenne a patch, che consentono una connettività senza soluzione di continuità.
- lettori di contatori remoti: facilitazione della trasmissione accurata dei dati nella gestione delle utilità.
Disponibilità globale e conformità alle norme
Questo PCB ad alte prestazioni è disponibile per la spedizione in tutto il mondo, rispettando gli standard IPC-Class-2.Questa certificazione garantisce che il nostro prodotto soddisfi le aspettative dell'industria per affidabilità e qualità, garantendo che ricevi un PCB di alto livello per i tuoi progetti.
Conclusioni
In conclusione, questo nuovo PCB a due strati realizzato con Rogers RO3006 è progettato per eccellere in una varietà di applicazioni ad alta frequenza.stabilità meccanica, e una produzione economica, si distingue come una soluzione affidabile per ingegneri e progettisti.
Potenziate i vostri progetti elettronici con i nostri avanzati PCB RO3006, progettati per prestazioni eccezionali e affidabilità in applicazioni esigenti.
