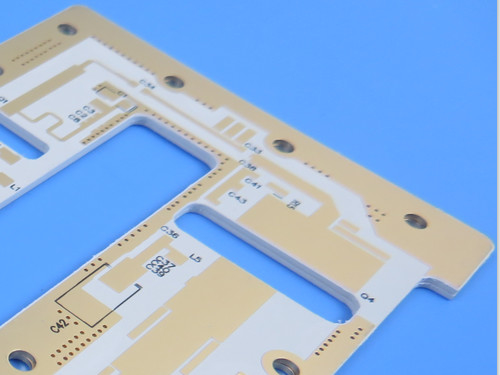

Nel campo della tecnologia in continua evoluzione, la necessità di circuiti stampati ad alte prestazioni è più critica che mai.realizzato con materiali Rogers RO3035 di altissimo livello, è progettato per soddisfare le rigide esigenze delle applicazioni contemporanee, in particolare nei settori ad alta frequenza come le tecnologie 5G e delle onde millimetriche.
Materiale ineguagliabile: Rogers RO3035
Al centro di questo PCB si trova Rogers RO3035, un laminato a base di PTFE ricoperto di ceramica rinomato per le sue prestazioni eccezionali nei circuiti ad alta frequenza.con un'intensità di calore superiore a 50 W/cm3Tale stabilità è essenziale per mantenere prestazioni ottimali in ambienti difficili.
Specificità dettagliate
Ecco le specifiche principali del nostro PCB a due strati:
- Materiale di base: Rogers RO3035
- Numero di strati: 2 strati
- Dimensioni: 67,1 mm x 57,6 mm (2 tipi, 2 PCS)
- Traccia minima/spazio: 4/5 mil.
- Dimensione minima del foro: 0,2 mm
- Spessore del cartone finito: 0,2 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Silkscreen: nessuno su entrambi i lati
- Maschera di saldatura: nessuna su entrambi i lati.
- Esame elettrico: 100% testato prima della spedizione
Impilazione di PCB
La configurazione dello stackup è la seguente:
- Strato di rame 1: 35 μm
- Rogers RO3035 Substrato: 5 mil (0,127 mm)
- Strato di rame 2: 35 μm
| Immobili |
RO3035 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.50±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.6 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0015 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 45 anni. |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.11
0.11 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1025
1006 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
|
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
10.2 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Caratteristiche e vantaggi principali
Prestazioni elettriche superiori
Il laminato Rogers RO3035 offre una costante dielettrica di 3,5 ± 0,05 a 10 GHz, abbinata a un basso fattore di dissipazione di 0.0015Questi attributi garantiscono una perdita minima di segnale e un'elevata efficienza, rendendolo adatto per applicazioni fino a 30-40 GHz.
Proprietà meccaniche robuste
Con un basso coefficiente di espansione termica (CTE) che corrisponde a quello del rame, questo materiale favorisce assemblaggi affidabili montati in superficie.Questa caratteristica è particolarmente utile per applicazioni sensibili alle fluttuazioni di temperatura, garantendo una stabilità dimensionale eccezionale.
Opzioni di fabbricazione flessibili
Il nostro PCB è progettato per soddisfare le varie esigenze di produzione, che si tratti di prototipi, piccoli lotti o produzione su larga scala.Forniamo prezzi del laminato convenienti senza compromettere la qualitàQuesta flessibilità lo rende la scelta ideale per ingegneri e progettisti di diversi progetti.
Applicazioni versatili
Questo PCB a due strati RO3035 è adattabile a una moltitudine di applicazioni, tra cui:
- sistemi radar per l'automotive: miglioramento della sicurezza e delle capacità di navigazione dei veicoli moderni.
- sistemi di posizionamento globale (GPS): fornire prestazioni affidabili di comunicazione satellitare.
- Telecomunicazioni cellulari: amplificatori di potenza e antenne per una comunicazione efficiente in rete.
- Comunicazioni wireless: antenne patch che supportano una connettività senza soluzione di continuità per diversi dispositivi.
- lettori di contatori remoti: semplificazione della trasmissione accurata dei dati nella gestione delle utilità.
Disponibilità e conformità a livello mondiale
Questo PCB ad alte prestazioni è disponibile per la spedizione in tutto il mondo e rispetta gli standard IPC-Class-2.Questa certificazione garantisce che il nostro prodotto soddisfi i severi requisiti di qualità e affidabilità del settore, fornendo una soluzione PCB superiore.
Conclusioni
In sintesi, questo PCB a due strati realizzato con Rogers RO3035 è progettato per eccellere nelle applicazioni ad alta frequenza, offrendo prestazioni e affidabilità eccezionali.opzioni di produzione flessibili, e applicazioni di ampia portata, è la scelta preferita da ingegneri e progettisti.
Scegliete il nostro PCB RO3035 per il vostro prossimo progetto e scoprite l'impatto di materiali di alta qualità e ingegneria esperta.Contattaci oggi e eleva i tuoi progetti elettronici a nuove altezze!
