Vi presentiamo il nostro PCB a due strati ad alte prestazioni, progettato meticolosamente per l'affidabilità e l'efficienza in varie applicazioni.questo PCB offre una combinazione ottimale di prestazioniCon un focus sulla tecnologia avanzata, questo prodotto è ideale per amplificatori di potenza delle stazioni base e trasmettitori a piccole celle.
Materiale eccellente: Rogers RO4360G2
Al centro del nostro PCB c'e' Rogers RO4360G2, un laminato termoreponibile a basse perdite, rinforzato con vetro, riempito di ceramica ad idrocarburi.Questo materiale è progettato per fornire prestazioni eccezionali pur essendo lavorabile in modo simile ai materiali FR-4 tradizionali. Caratteristiche chiaveRO4360G2 comprende:
- Costante dielettrica: 6,15 ± 0,15 a 10 GHz, garantendo una minima perdita di segnale.
- Fattore di dissipazione: 0,0038 a 10 GHz, consentendo applicazioni ad alta frequenza.
- Proprietà termiche: Tg elevato (> 280 °C) e conduttività termica di 0,75 W/mK, adatte ad ambienti termici difficili.
- Compliance ambientale: capacità di processo senza piombo, promuovendo pratiche di produzione rispettose dell'ambiente.
| Immobili |
RO4360G2 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Fattore di dissipazione,tanδ |
0.0038 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Conduttività termica |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Resistenza al volume |
4.0 X 1013 |
|
Ω.cm |
T elevato |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
9.0 X 1012 |
|
Ω |
T elevato |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Resistenza alla trazione |
131 (19) 97 ((14) |
X Y |
MPa (kpsi) |
40 ore 50%RH/23 |
ASTM D638 |
| Forza flessibile |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 ore 50%RH/23 |
IPC-TM-650, 2.4.4 |
| Coefficiente di espansione termica |
13 14 28 |
X Y Z |
ppm/°C |
-50°C a 288°C dopo un ciclo di riscaldamento ripetuto |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 utilizzando TGA |
| T288 |
> 30 |
Z |
min |
30 min / 125°C Prefettura |
IPC-TM-650 2.2.24.1 |
| Assorbimento di umidità |
0.08 |
|
% |
50°C/48 ore |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coefficiente termico di er |
-131 @10 GHz |
Z |
ppm/°C |
-50 °C a 150 °C |
IPC-TM-650, 2.5.5.5 |
| Densità |
2.16 |
|
gm/cm3 |
NT1 commercio |
ASTM D792 |
| Forza della buccia di rame |
5.2 (0,91) |
|
pi (N/mm) |
Condizione B |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 File QMTS2. |
Specifiche tecniche

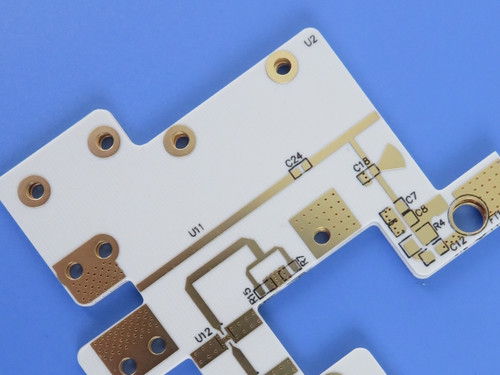

Questo PCB a due strati presenta:
- Dimensioni: 76,32 mm x 67,51 mm, ottimizzate per applicazioni compatte.
- Conteggio di strati: 2 strati, bilanciando complessità ed efficienza.
- Traccia/spazio minimo: 4/6 mil, per soddisfare i requisiti di progettazione moderni.
- Spessore della tavola finita: 0,3 mm, garantendo un profilo sottile.
- Peso di rame: 1 oz (1,4 ml) sugli strati esterni, fornendo una conduttività affidabile.
- Finitura superficiale: oro immersivo in nichel senza elettro (ENIG), che migliora la solderabilità e la resistenza alla corrosione.
Assicurazione della qualità
Ogni PCB viene sottoposto a rigorosi test elettrici al 100% prima della spedizione, garantendo che ogni unità soddisfi i nostri standard di alta qualità e funzioni in modo affidabile nella sua applicazione prevista.
Vantaggi del PCB RO4360G2
Flessibilità di progettazione
Le capacità di progettazione offerte dal nostro PCB permettono agli ingegneri di creare layout compatti ed efficienti senza compromettere le prestazioni.insieme a un basso profilo, lo rende adatto a una varietà di applicazioni.
Affidabilità e durata
Con una costruzione robusta che include fori di rivestimento e una finitura superficiale resistente, questo PCB è progettato per una lunga durata.L'uso di materiali RO4360G2 migliora la rigidità e le prestazioni termiche della scheda, che lo rende una scelta eccellente per applicazioni ad alta potenza.
Compatibilità dell'assemblaggio automatizzato
Questo PCB è compatibile con processi di assemblaggio automatizzati, riducendo i tempi e i costi di produzione.Questa efficienza è fondamentale per le imprese che cercano di razionalizzare la produzione mantenendo al contempo un'elevata qualità.
Amico dell'ambiente
La compatibilità dei processi senza piombo di questo PCB è in linea con gli sforzi globali di sostenibilità, rendendolo una scelta ecologicamente responsabile per i produttori.
Applicazioni tipiche
Questo PCB a due strati è adatto a una vasta gamma di applicazioni, in particolare nei settori delle telecomunicazioni e dell'industria:
- Amplificatori di potenza della stazione base: le prestazioni ad alta frequenza e l'affidabilità di questo PCB lo rendono ideale per gli amplificatori di potenza utilizzati nelle stazioni base.
- Trasmettitori a piccole celle: le dimensioni compatte e le eccellenti capacità di gestione termica sono perfette per le applicazioni di trasmettitori a piccole celle, supportando la crescente domanda di connettività mobile.
Conclusioni
Questo nuovo PCB a due strati, costruito con Rogers RO4360G2, rappresenta un significativo progresso nella tecnologia dei PCB.si distingue nel panorama competitivo dei componenti elettroniciSiamo impegnati a fornire ai nostri clienti le migliori soluzioni su misura per le loro esigenze, assicurandoci che i nostri prodotti non solo soddisfino ma superino le aspettative.Per favore, sentitevi liberi di contattarci. Siamo qui per aiutarvi nel vostro prossimo progetto.!
