Introduzione

Nella rapida industria elettronica di oggi, la domanda di circuiti stampati ad alte prestazioni (PCB) non è mai stata così alta.Esempio di tecnologia all'avanguardia e ingegneria di precisione, su misura per applicazioni ad alta frequenza.

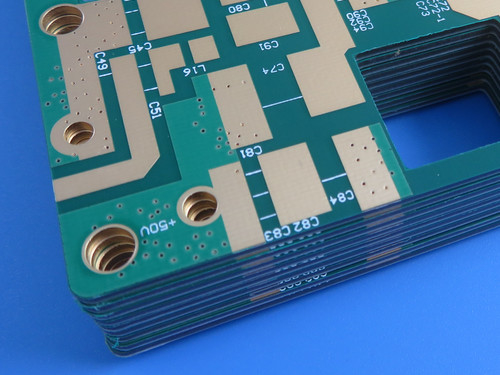

Dettagli della costruzione del PCB

- Materiale di base: RT/Duroid 5880


- Numero di strati: 2 strati


- Dimensioni: 60 mm x 55 mm (± 0,15 mm)


- Traccia minima/spazio: 4/6 mil.


- Dimensione minima del foro: 0,3 mm


- Spessore della tavola finita: 0,6 mm


- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni


- Spessore di rivestimento: 20 μm


- Finitura superficiale: oro immersionale in nichel senza elettro


- Silkscreen: bianco sullo strato superiore, niente sul fondo


- Maschera di saldatura: verde in alto, niente in basso


- Prova elettrica: prova elettrica al 100% effettuata prima della spedizione

Queste specifiche assicurano che il PCB soddisfi rigorosi standard di qualità e prestazioni, rendendolo adatto a una varietà di applicazioni esigenti.

Composizione del materiale

RT/Duroid 5880 è un laminato ad alta frequenza realizzato in materiali compositi PTFE, rinforzati con microfibra di vetro.che lo rende ideale per applicazioni che richiedono prestazioni elettriche precise.

Caratteristiche chiave

- Costante dielettrica: 2,2 con tolleranza di 0,02 a 10 GHz/23°C


- Fattore di dissipazione: 0,0009 a 10 GHz


- Basso assorbimento dell'umidità: 0,02%, consentendo prestazioni affidabili in ambienti umidi


- Stabilità termica: Coefficiente di espansione termica (CTE) di 31 ppm/°C nell'asse X e 48 ppm/°C nell'asse Y

Queste caratteristiche consentono al nostro PCB di mantenere prestazioni costanti in un ampio intervallo di frequenza, rendendolo particolarmente utile nelle applicazioni ad alta frequenza.

Vantaggi di questo PCB a due strati

1- Proprietà elettriche uniformi: il materiale RT/Duroid 5880 garantisce che le caratteristiche elettriche rimangano stabili in diverse condizioni ambientali,che è cruciale per i circuiti ad alta frequenza.

2Facilità di fabbricazione: il PCB è facilmente tagliato, tagliato e lavorato per adattarsi a progetti specifici, consentendo una maggiore flessibilità nella progettazione del circuito.

3Durabilità: con un basso tasso di assorbimento dell'umidità e resistenza ai solventi, questo PCB è ideale per l'uso in ambienti difficili, garantendo longevità e affidabilità.

4. Affidabilità: ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo che solo le schede che soddisfano i più elevati standard raggiungano i nostri clienti.

Qualità e standard
Il nostro nuovo PCB a due strati presenta il formato Gerber RS-274-X, garantendo la compatibilità con il software di progettazione standard del settore per un'integrazione senza soluzione di continuità nei flussi di lavoro esistenti.Questo PCB rispetta gli standard IPC-Class-2, garantendo prestazioni e qualità affidabili per una vasta gamma di applicazioni.rendendolo una scelta versatile per ingegneri e progettisti che cercano soluzioni ad alte prestazioni nei loro progetti elettronici.

Applicazioni del PCB

Il nostro PCB a due strati è adatto a una vasta gamma di applicazioni, tra cui:

- Antenne a banda larga per le compagnie aeree commerciali: le antenne ad alte prestazioni richiedono PCB affidabili in grado di mantenere l'integrità del segnale su lunghe distanze.


- Microstrip e Stripline Circuits: Ideale per applicazioni RF e microonde in cui la precisione è di primaria importanza.


- Applicazioni di onde millimetriche: con l'avanzare della tecnologia, i circuiti a onde millimetriche stanno diventando sempre più comuni, rendendo necessari PCB in grado di gestire alte frequenze con perdite minime.


- sistemi radar: PCB affidabili sono fondamentali per le prestazioni dei sistemi radar utilizzati sia in applicazioni civili che militari.


- Sistemi di guida: per i sistemi di guida in vari settori tecnologici è essenziale un rendimento preciso e coerente.


- Antenne radio digitali punto-punto:** Le prestazioni ad alta frequenza garantiscono una comunicazione chiara nei sistemi radio digitali.

Conclusioni

L'introduzione del nostro nuovo PCB a due strati, costruito da RT/Duroid 5880, segna un significativo progresso nelle capacità dei circuiti stampati.Con le sue proprietà elettriche superiori, durabilità e versatilità, questo PCB è progettato per soddisfare le rigide richieste delle moderne applicazioni elettroniche.

Investendo nelle nostre PCB ad alte prestazioni, state assicurando che i vostri progetti beneficiino di tecnologia all'avanguardia e affidabilità.il nostro PCB è pronto a fornire prestazioni eccezionali negli ambienti più difficili.
