NT1 circuiti RF in stagno di immersione

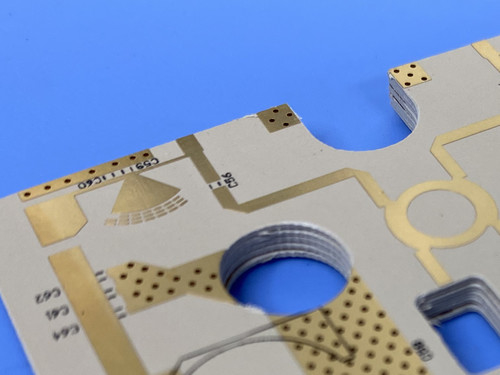

Questa scheda è costruita da Rogers RT/duroid 6002,un materiale PTFE ricoperto di ceramica noto per la sua bassa costante dielettrica e le sue eccezionali prestazioni ad alta frequenza.

Costruzione di PCB: una panoramica

Il nostro PCB a due strati è progettato con precisione, con:

- Materiale di base: Rogers RT/Duroid 6002, un laminato di PTFE ricoperto di ceramica noto per le sue proprietà elettriche e meccaniche superiori.


- Numero di strati: 2 strati, garantendo un design compatto mantenendo le prestazioni.


- Dimensioni della scheda: 390 mm x 310,9 mm, fornendo ampio spazio per circuiti complessi.


- Traccia/spazio minimo: 4/5 mil, permettendo disegni densi che sono critici nell'elettronica moderna.


- Dimensione minima del foro: 0,2 mm, per facilitare l'integrazione di componenti più fini.


- Spessore del cartone finito: 0,2 mm, ideale per applicazioni che richiedono un peso e uno spessore minimi.


- Finitura superficiale: stagno di immersione, che offre un'eccellente solderabilità e protezione contro l'ossidazione.

Integrità elettrica e prove

Prima della spedizione, ogni scheda viene sottoposta a test elettrici al 100%, garantendo affidabilità e prestazioni.Questo rigoroso processo di controllo della qualità garantisce che i nostri clienti ricevano solo PCB di altissima qualità, pronti per l'impiego in applicazioni mission-critical.

Informazioni sul materiale: Rogers RT/Duroid 6002

Cosa rende speciale RT/Duroid 6002?

Rogers RT/Duroid 6002 è un materiale unico caratterizzato da:

- Costante dielettrica bassa (Dk): 2,94 +/- 0.04, che riduce al minimo la perdita di segnale ad alte frequenze.


- Basso coefficiente termico di Dk: 12 ppm/°C, garantendo la stabilità nelle variazioni di temperatura.


- Fattore di dissipazione: 0,0012 a 10 GHz, ideale per applicazioni a microonde.


- Conduttività termica: 0,6 W/m/k, che fornisce un'efficiente dissipazione del calore.


- Assorbimento di umidità: 0,02%, che è fondamentale per mantenere le prestazioni in ambienti umidi.

Vantaggi dell'utilizzo di RT/Duroid 6002

1Caratteristiche di bassa perdita: il materiale offre eccellenti prestazioni ad alta frequenza, rendendolo adatto alle applicazioni RF e microonde.


2Stabilità dimensionale: il suo basso coefficiente di espansione termica riduce il rischio di deformazione o distorsione, garantendo l'integrità della scheda nel tempo.


3. Affidabilità meccanica: RT/Duroid 6002 offre robuste proprietà meccaniche, che lo rendono ideale per applicazioni in cui la durata è essenziale.

Accumulo di PCB

L'accoppiamento del nostro PCB a due strati consiste di:

- Strato di rame 1: 35 μm
- Rogers RT/Duroid 6002 Substrato: 5 mil (0,127 mm)
- Strato di rame 2: 35 μm

Questa configurazione ottimizza le prestazioni elettriche mantenendo un profilo leggero, necessario per i moderni dispositivi elettronici.

Applicazioni tipiche

Il nostro PCB a due strati è particolarmente adatto per:

- Antenne a serie di fasi: essenziali nei sistemi di comunicazione avanzati.


- Sistemi radar: sia a terra che in volo, dove la precisione è fondamentale.


- Antenne GPS: supporto alle tecnologie di navigazione a livello globale.


- Power Backplanes: facilitazione di una distribuzione efficiente dell'energia nei sistemi ad alte prestazioni.


- Sistemi di prevenzione delle collisioni nelle compagnie aeree commerciali: miglioramento della sicurezza nell'aviazione.


- Reti di formazione del fascio: chiave nell'elaborazione e trasmissione del segnale.

Conclusioni

In conclusione, il nostro nuovo PCB a due strati realizzato con Rogers RT/Duroid 6002 e dotato di una finitura superficiale in stagno di immersione rappresenta un significativo progresso nella tecnologia PCB.Con le sue eccezionali prestazioni elettriche, robusta costruzione e idoneità per varie applicazioni impegnative, questo PCB è pronto a soddisfare le esigenze di industrie che vanno dalle telecomunicazioni all'aerospaziale.

Scegliendo il nostro PCB, stai optando per affidabilità, prestazioni e innovazione.Ci impegniamo a fornire ai nostri clienti prodotti di altissima qualità che migliorino i loro progetti e guidino il loro successo nel mercato elettronico competitivo.

Per richieste di informazioni o per effettuare un ordine, contattate il nostro team di vendita oggi!
