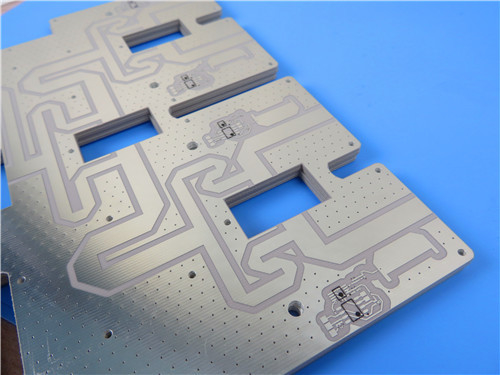

2 strati di PCB RF-30 su Rogers 40mil laminati con nero Silt Screen Immersion Tin

Vi presentiamo il nostro nuovo PCB rigido a due strati con RF-30, un laminato ad antenna ad alte prestazioni e a basso costo progettato per applicazioni a microonde e radio.Questo PCB combina la tecnologia avanzata dei materiali con un'ingegneria precisa per soddisfare le esigenze dei moderni dispositivi elettronici.

1. Specificativi tecnici

Costruzione di PCB

Questo PCB rigido a due strati è progettato con precisione per garantire prestazioni ottimali per vari usi.

- Materiale di base: RF-30, noto per le sue eccellenti caratteristiche elettriche.


- Numero di strati: 2 strati, che forniscono una solida base per i progetti di circuiti.


- Dimensioni della scheda: 151 mm x 82 mm (± 0,15 mm), adatte a diverse applicazioni.


- Spessore della scheda finita: 1,1 mm, che offre durabilità mantenendo un profilo compatto.


- Peso di rame finito: 1 oz, migliorando l'integrità del segnale.


- Traccia/spazio minimo: 5/4 mil, consentendo layout ad alta densità.


- Dimensione minima del foro: 0,3 mm, per accogliere vari componenti.


- Via spessore di rivestimento: 20 μm, assicurando connessioni elettriche affidabili.


- Finitura superficiale: stagno immersivo, che offre un'eccellente solderabilità e resistenza alla corrosione.

Impilazione di PCB

- Strato di rame 1: 35 μm
- RF-30 Core: 1,016 mm (40 mil), ottimizzato per ridurre lo spostamento di fase e migliorare la qualità del segnale.
- Strato di rame 2: 35 μm

2Vantaggi del materiale RF-30

Costante dielettrica elevata

RF-30 presenta una costante dielettrica di 3,0 ± 0,05 a 1,9 GHz, rendendolo ideale per applicazioni RF in cui la riduzione delle dimensioni è essenziale senza sacrificare le prestazioni.Questo è particolarmente vantaggioso per i dispositivi compatti che richiedono un'efficace elaborazione del segnale.

Basso fattore di dissipazione

Con un fattore di dissipazione di 0,0014 a 1,9 GHz, RF-30 riduce al minimo le perdite di energia, con conseguente maggiore efficienza del circuito.Questa caratteristica è fondamentale per mantenere l'integrità del segnale in ambienti ad alta frequenza.

Eccellente stabilità dimensionale

Il rinforzo in vetro tessuto in RF-30 fornisce una stabilità eccezionale, garantendo che il PCB possa sopportare sollecitazioni termiche e meccaniche durante l'assemblaggio e il funzionamento.Questa stabilità è vitale per una prestazione costante in varie condizioni.

Proprietà termiche ed elettriche superiori

RF-30 vanta una rottura dielettrica di > 60kV e una resistività volumetrica di 1,26 x 10^9 Mohm-cm, che lo rende adatto per applicazioni ad alta potenza.02% migliora l'affidabilità in ambienti umidi.

3Applicazioni

RF-30 PCB è perfettamente adatto per una serie di applicazioni, tra cui:

- Antenna e sottocomponenti: fondamentali per consentire la comunicazione wireless in numerosi dispositivi.

- Componenti passivi RF: quali filtri, accoppiatori e divisori di potenza, essenziali per un'efficace elaborazione del segnale.

- Amplificatori di potenza: supportano circuiti RF ad alte prestazioni che richiedono una gestione termica robusta.

4Assicurazione della qualità

Aderiamo agli standard di fabbricazione IPC-Classe 2, assicurandoci che tutti i nostri PCB soddisfino rigorosi standard di qualità.garantire affidabilità e prestazioni.

5. Disponibilità globale

Siamo lieti di offrire il nostro PCB RF-30 in tutto il mondo. Questa ampia accessibilità consente a produttori e sviluppatori di vari settori di incorporare la nostra tecnologia avanzata nei loro progetti.

Conclusioni

In sintesi, questo PCB che utilizza materiale RF-30 è un'innovazione significativa nel campo dei PCB.questo PCB si distingue come una scelta principale per i moderni progetti elettronici.

Per i produttori e gli sviluppatori che cercano soluzioni ad alte prestazioni a prezzi competitivi, il nostro PCB RF-30 offre un'eccezionale miscela di affidabilità, efficienza e valore.Contattaci oggi per effettuare un ordine!
