Mentre la tecnologia continua a evolversi rapidamente, la domanda di circuiti stampati ad alte prestazioni (PCB) non è mai stata così alta.costruito con materiale Rogers RO3010, esemplifica un design all'avanguardia e un'eccezionale affidabilità, che lo rende una scelta ideale per varie applicazioni avanzate.
Comprensione del materiale RO3010
Rogers RO3010 è un composito di PTFE riempito di ceramica che offre una combinazione unica di alta costante dielettrica ed eccellente stabilità.questo materiale è particolarmente adatto per applicazioni che richiedono un'integrità del segnale precisa su un ampio intervallo di frequenzeIl basso fattore di dissipazione di 0,0022 a 10 GHz garantisce una perdita minima del segnale, che è fondamentale per le applicazioni ad alta frequenza.
Le proprietà meccaniche di RO3010 sono degne di nota, poiché presenta un basso coefficiente di espansione termica (CTE), che è fondamentale per mantenere la stabilità dimensionale durante il ciclo termico.Con un CTE di 13 ppm/°C nella direzione X e di 11 ppm/°C nella direzione Y, il materiale corrisponde efficacemente alle caratteristiche di espansione del rame, riducendo così il rischio di delaminamento e garantendo un'affidabilità a lungo termine.
Dettagli della costruzione

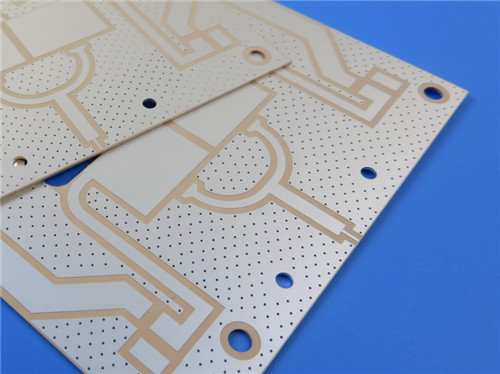

Questo PCB con le seguenti specifiche:
- Materiale di base: Rogers RO3010
- Numero di strati: 2
- Dimensioni: 60,32 mm x 59,68 mm
- Spessore del cartone finito: 0,6 mm
- Peso di rame: 1 oz (1,4 ml) sugli strati esterni
- Traccia minima/spazio: 5/6 mil.
- Dimensione minima del foro: 0,25 mm
- Finitura superficiale: argento immersivo
- Filtro di seta: Filtro bianco
Impilazione di PCB
L'accoppiamento è costituito da:
- Strato di rame 1: 35 μm
- Rogers RO3010 Substrato: 20 mil (0,508 mm)
- Strato di rame 2: 35 μm
- Test elettrici al 100%: ogni tavola viene sottoposta a rigorosi test elettrici prima della spedizione per garantire la funzionalità.
| RO3010 Valore tipico |
| Immobili |
RO3010 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
11.2 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.8 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
9.4 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
I vantaggi del nostro PCB
Stabilità dimensionale eccezionale
Il materiale RO3010 offre una straordinaria stabilità dimensionale, grazie al suo basso coefficiente di espansione termica (CTE).Con valori CTE di 13 ppm/°C nella direzione X e 11 ppm/°C nella direzione Y, il PCB riduce al minimo il rischio di delaminamento e garantisce prestazioni affidabili, anche in condizioni di ciclo termico.
Alte prestazioni elettriche
Rogers RO3010 presenta una costante dielettrica di 10,2 ± 0,30 a 10 GHz e un basso fattore di dissipazione di 0.0022Questo rende il nostro PCB ideale per telecomunicazioni, radar automobilistici,e altri ambienti elettronici esigenti.
Soluzione conveniente
Nonostante le sue caratteristiche di prestazioni avanzate, il PCB rimane a prezzi competitivi.Questa opzione economica consente alle imprese di ridimensionare la propria produzione in modo efficiente mantenendo al contempo elevati standard di qualità.
Conformità e garanzia della qualità
La certificazione ISO 9001 dimostra ulteriormente il nostro impegno nel mantenere l'eccellenza nella gestione della qualità,garantire che ogni scheda sia affidabile e pronta per l'uso in applicazioni critiche.
Applicazioni
Questo PCB avanzato è adatto a una varietà di applicazioni ad alte prestazioni, tra cui:
- sistemi radar per l'automotive: prestazioni migliorate nel rilevamento degli ostacoli e nella navigazione.
- Antenne GPS: ricezione affidabile del segnale fondamentale per un posizionamento preciso.
- Telecomunicazioni cellulari: gli amplificatori di potenza e le antenne beneficiano delle caratteristiche di bassa perdita.
- Comunicazioni wireless: antenne patch progettate per una connettività robusta.
- satelliti di trasmissione diretta: prestazioni ottimali nella trasmissione e nella ricezione dei segnali.
- Sistemi di lettura remota dei contatori: trasmissione di dati affidabile ed efficiente.
- Power Backplanes: garantire una distribuzione stabile dell'energia in sistemi complessi.
Conclusioni
Il nostro nuovo PCB a doppio lato, che utilizza il materiale RO3010 di Rogers, rappresenta un significativo progresso nella tecnologia dei PCB.e una vasta gamma di applicazioniScegliendo il nostro PCB, i clienti possono aspettarsi qualità, affidabilità e prestazioni senza pari nei loro progetti elettronici.
Per ulteriori informazioni o per effettuare un ordine, contattate il nostro team di vendita.
